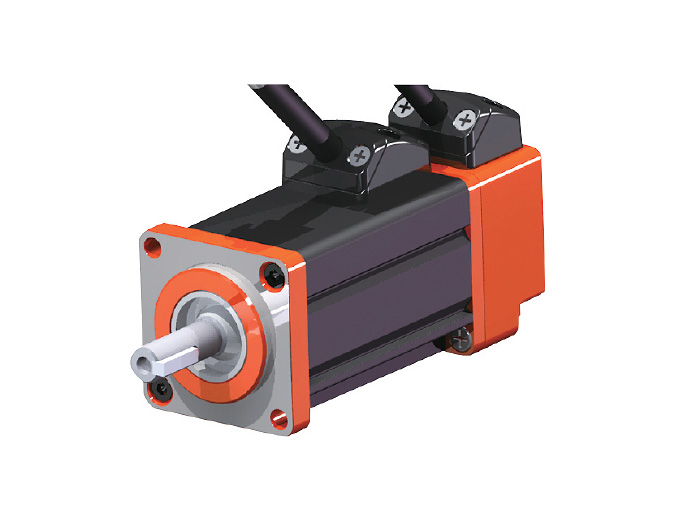

SM40P系列伺服電機

普通商家

簡介： ·采用分段定子技術，可獲得更高的轉矩慣量比，與SM電機相比可提高30%的轉矩；

·采用定子密封技術，提高電機的熱效率，溫升較上代產品更低；

·全新的產品結構設計，降低產品的轉矩波動及齒槽轉矩；

·可提供10極轉子，齒槽轉矩為原8極產品的1/8，運行更平穩、噪音更低

·可提供磁性編碼器、旋變、絕對值及增量型光電編碼器的便捷選擇

電機型號 Parameter	SM40-00230P								SM40-00630P
額定功率 Rated power (W)	50								100
額定運行電壓 Rated Voltage (3Φ VAC)	220								220
額定電流 Rated Current(A)	0.65								1.2
額定轉速 Rated Speed (rpm)	3000								3000
額定轉矩 Rated Torque(N.m)	0.16								0.32
峰值轉矩 Peak Torque(N.m)	0.48								0.96
反電勢常數 Voltage constant(V/Krpm)	16.9								16.1
轉矩常數 Torque constant(N.m/A)	0.25								0.27
轉子慣量 Rotor Inertia(×10-4 Kg.㎡)	0.023								0.042
電子時間常數 Electrical Time Constant(ms)	1.04								0.85
峰值電流 PeaK Current(A)	1.95								3.6
編碼器線數 Encoder resolution(PPR)	2500								2500
絕緣等級 Insulation Class	B								B
防護等級 Protection Class	IP65(軸伸和引出線端子除外) （Except for shaft and lead terminals）
使用環境要求 Service environment	環境溫度：0~+40°C 環境濕度：相對濕度<85% (無結霜） Operating ambient temperature: 0~+40°C Operating ambient humldity: Below 85% RH, No Freezing
繞組航插定義 Power Plugs definition	管腳功能 Pin function	U			V				W				PE
	管腳編號 Pin number	2			3				4				1
編碼器航插定義 Signal Plugs definition	管腳功能 Pin function	5V	0V	A+	B+	Z+	A-	B-	Z-	U+	V+	W+	U-	V-	W-	PE
	管腳編號 Pin number	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1
航插規格 Plug model	繞組插件型號：MOLEX 39013045 編碼器插件型號：AMP 172171-1 Power plugs model:MOLEX 39013045 Signal plugs model: AMP 172171-1
