零部件規格型號 | 制造商 | 瑞搏特 | |||||
型號 | CPD08-T | CPD12-T | CPD15-T | ||||
額定載荷 | Q | kg | 800 | 1200 | 1500 | ||
荷載中心距 | c | mm | 500 | 500 | 500 | ||
電機類型 | 直流/交流，開放/封閉 | 交流/封閉 | 交流/封閉 | 交流/封閉 | |||

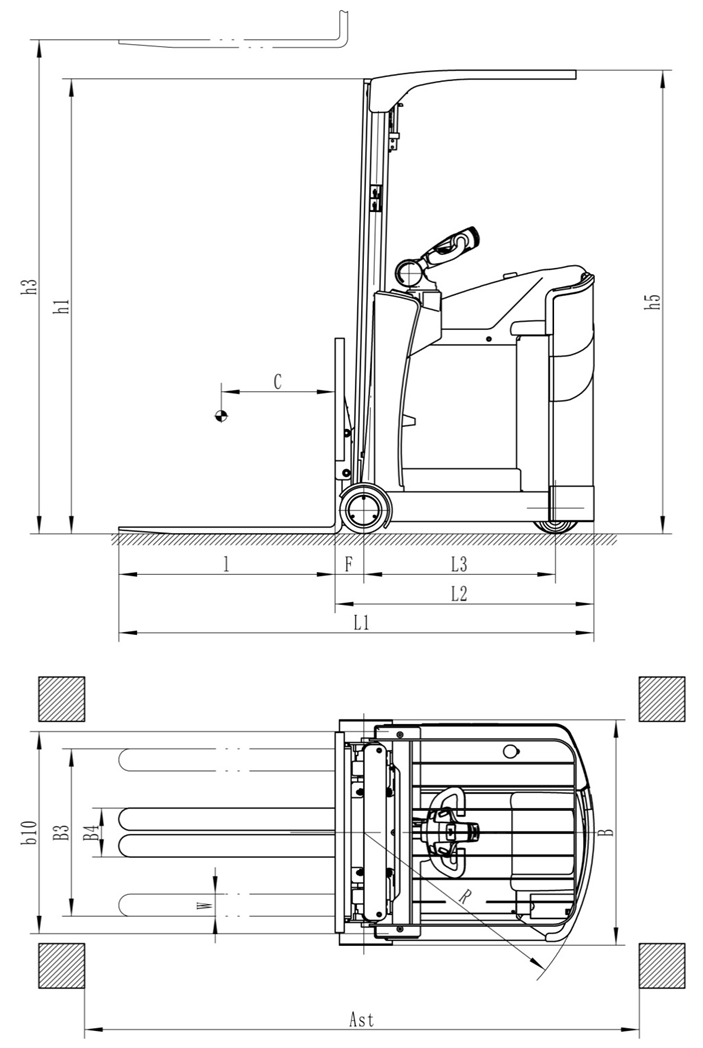

基本尺寸 | 標準起升高度 | h3 | mm | 3000 | 3000 | 3000 | |
門架傾斜角度 | 前/后 | α/β | deg | / | 1°/5° | 1°/5° | |
標準貨叉尺寸 | 長/寬/厚 | s/e/l | mm | 35/100/950 | 35/100/950 | 40/100/1070 | |
貨叉調整間距 | 最大/最小 | B3/B4 | mm | 754/215 | 754/215 | 754/215 | |
總長度 | 車尾至貨叉尖 | L1 | 2109 | 2458 | 2568 | ||
車體長度 | 車尾至豎直貨叉前端面 | L2 | 1140 | 1499 | 1499 | ||
總寬度 | B | mm | 1014 | 1014 | 1014 | ||
門架縮回高度 | h1 | mm | 2045 | 2010 | 2010 | ||
門架展開高度 | h4 | mm | 3850 | 3908 | 3908 | ||
護頂架高度 | h5 | mm | 2085 | 2045 | 2045 | ||
前懸距 | F | mm | 130 | 134 | 134 | ||
最小轉彎半徑 | R | mm | 1110 | 1570 | 1570 | ||
直角堆垛通道寬度 | 1000×1000托盤 | Ast | mm | 2340 | 2800 | 2800 | |
性能 | 行駛速度 | 前進（滿載/空載） | km/h | 5/5 | 5/5 | 5/5 | |
后退（滿載/空載） | km/h | 5/5 | 5/5 | 5/5 | |||
起升速度 | 滿載/空載 | mm/s | 130/200 | 95/120 | 95/120 | ||
下降速度 | 滿載/空載 | mm/s | 160/140 | 120/85 | 120/85 | ||
最大牽引力 | 滿/空載 S2 5 分鐘 | N | 1600 | 1600 | 1800 | ||
最大爬坡度 | 滿載/空載 S2 5 分鐘 | % | 5/7 | 5/8 | 5/8 | ||
質量 | 整車質量 | 含蓄電池 | kg | 1965 | 2205 | 2325 | |
行走裝置 | 車輪數量 | 前輪/后輪(×=驅動輪) | 2/1×-2 | 2/1×-2 | 2/1×-2 | ||
車輪類型 | 聚氨酯 | 聚氨酯 | 聚氨酯 | ||||
軸距 | L3 | mm | 842 | 1098 | 1098 | ||
輪距 | 前輪 | mm | 909 | 909 | 909 | ||
后輪 | mm | 0 | 0 | 0 | |||
離地間隙 | 最低 | m1 | mm | 55 | 55 | 55 | |
軸距中心 | m2 | mm | 55 | 55 | 55 | ||
行車制動方式 | 機械/液壓/電氣/空氣 | 電磁 | 電磁 | 電磁 | |||
驅動裝置 | 蓄電池 | 電壓/容量 | V/Ah | 24/210 | 24/240 | 24/270 | |
質量 | kg | 210 | 240 | 260 | |||
行走電機 | 功率 | kW | 1.5 | 1.5 | 1.8 | ||
控制方式 | AC | AC | AC | ||||
起升電機 | 功率 | kW | 3 | 3 | 3 | ||
控制方式 | AC | AC | AC | ||||
其余 | 屬具工作壓力 | Mpa | 16 | 16 | 16 | ||
駕駛員耳邊噪音 | 根據 EN 12053 | dB(A) | ≤70 | ≤70 | ≤70 | ||
