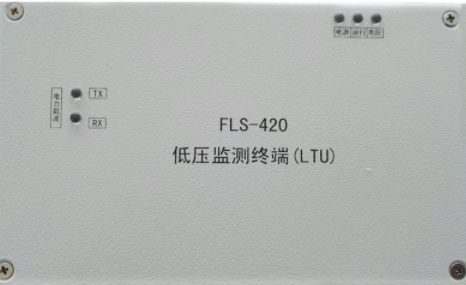

主要功能:監控配變運行及低壓臺區運行數據采集的二次設備,主要功能為變壓器出口側運行數據采集、三相不平衡分析、電能質量分析、故障主動上報功能,并具備無功補償裝置投切控制、換相開關控制等現場電力設備控制功能。
主要優點:低壓監控裝置以寬帶載波為基本通訊方式,兼容小功率無線通訊,具備自組網能力,可以對低壓電網的遙信、遙測數據進行實時監控與分析,并在發生故障時主動上報主站。
結構特點:(1)終端結構尺寸不大于160(寬)×120mm(高)×75mm(深);
(2)終端滿足GB/T 5095和GB/T 4208的規定,接觸可靠,并且有良好的互換性;防護等級不低于IP51。
(3)終端具有統一的外觀標識,具備唯一的ID號,可通過二維碼方式識別硬件版本號。
功能特點:(1)終端應能實時(間隔500ms)采集低壓側的三相電壓、電流,實現基本監測功能。
(2)實時采集開關位置狀態,發生變位主動上報。通過下行通道采集擴展模塊遙信數據。
(3)可通過對臺區三相不平衡情況的監測,進行三相不平衡的調節。
(4)實時監測溫度、濕度的變化。
(5)實時記錄采集的模擬量數據,并每5min主動上送配電自動化主站。
(6)可通過當?shù)睾瓦h(yuǎn)程兩種方式進行相關數據的維護。
(7)終端具備自診斷和自復位功能。
(8)終端具有本地指示燈指示終端運行、通信、遙信等狀態,通信異常時,能本地顯示并表示出具體異常事件類型。
