背景介紹

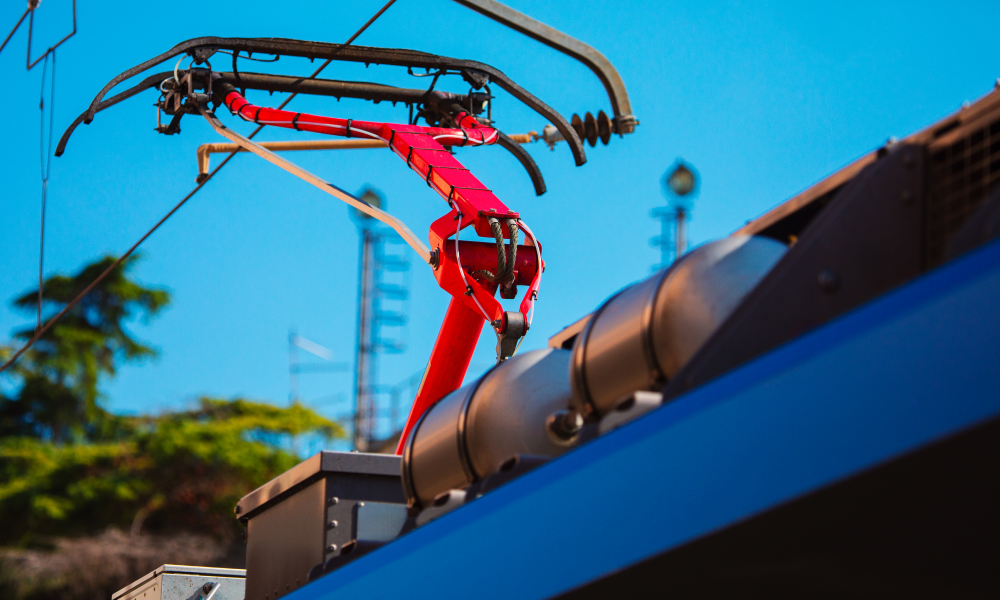

弓網監測系統（Pantograph-Catenary Monitoring System，PCMS）是確保列車供電安全的關鍵設備。受電弓與接觸網須保持穩定接觸以確保電力穩定傳輸，若出現接觸不良、拉弧現象、接觸線磨耗或牽引電流異常，將直接影響供電穩定與行車安全。

Cincoze 的客戶為亞洲軌道交通系統整合商，采用德承DX-1100 嵌入式工控機作為弓網監測系統的核心平臺。DX-1100 可實時處理來自攝影機與傳感器的大量數據，精準掌握電弓運作與電力傳輸狀態。當偵測到異常情況時，系統會透過列車控制與監測系統（Train Control and Monitoring System，TCMS）發出警示，并同步回傳數據至控制中心，協助進行故障診斷與預測性維護，進一步提升列車供電的可靠性與營運安全。

產品需求

高性能運算與圖像處理能力

德承工控機需具備強大運算能力，實時處理與分析多組工業攝影機與熱成像攝影機的大量影像數據，準確辨識受電弓斷裂、滑板磨損、溫度異常等狀況。

軌道交通專用 I/O 與國際認證

弓網監測系統需整合多種監測與感測設備，以實時掌握并準確判斷受電弓與接觸網狀態，因此嵌入式計算機需支持 M12 LAN Port、COM、DIO 等多種 I/O 界面。此外，還必須通過相關軌道交通認證，以保障列車運行的穩定性與安全性。

耐熱、抗震并具備EMC保護

列車在戶外運行時，需因應多變的氣候、行駛與加減速產生的持續振動、軌道摩擦所產生的靜電，以及周圍電子設備的電磁波干擾等。因此，嵌入式計算機必須具備多方位的工業級防護，以利在嚴苛環境中穩定運作。

為何選擇德承？

出色的運算效能

弓網監測系統在列車運行中產生大量影像數據，DX-1100 搭載第 9/8 代 Intel? Xeon? / Core? 處理器，配備64GB 內存，可實時處理并分析關鍵影像信息。系統內建 2 組前抽式 2.5" SATA HDD/SSD 插槽，支持 RAID 0/1/5/10 配置，確?？焖俅嫒∨c數據安全。機身緊湊僅 242 × 173 × 77 mm，專為列車機柜等受限空間設計，兼顧運算效能與部署靈活性。

軌道應用專屬 I/O

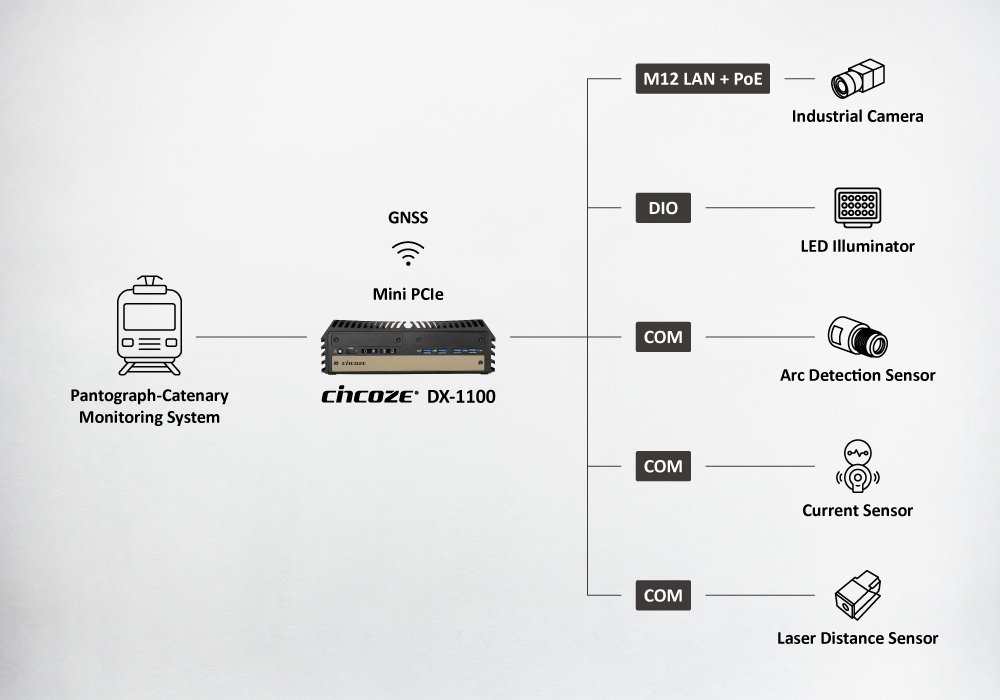

DX-1100 擁有豐富的 I/O接口，可完整滿足弓網監測系統所需的監測與感測設備的連接?？芍С?8 組 M12 LAN + PoE，能穩定連接工業攝影機與熱成像攝影機；DIO 可用于控制照明，提升影像質量；COM 則可整合多種傳感器，如電流、加速度、雷射測距與紫外線傳感器，掌握關鍵運行參數并偵測電弧。透過內建 Mini PCIe 插槽亦可安裝 GNSS 模塊，強化列車定位能力。

強固設計與專業認證

為克服密閉機柜中的高熱與電磁干擾挑戰，DX-1100 支援寬溫（-40°C–70°C）、寬壓輸入（9–48V），并符合軌道交通 EMC 標準（EN 50121-3-2）與防火規范（EN 45545-2）。通過 5/50 Grms 抗震動與沖擊測試，可承受高速行駛與頻繁加減速所產生的劇烈震動。DX-1100 是專為軌道交通應用打造的嵌入式工控機，確保在嚴苛環境中長時間穩定、安全運行。
