絕對值編碼器

（RS485）與臺達PLC接線、通信示例

一.前言

很多工控朋友在做角度采集、位置閉環、多圈絕對值項目時，都會用到 RS485 絕對值編碼器，但經?？ㄔ冢?nbsp;

·不知道 PLC COM 口怎么接線

·通訊格式不會配

·Modbus 程序不會寫

·數據讀不出來、監控看不到

這篇把硬件清單、接線圖、梯形圖程序、通訊參數、監控步驟全部整理好，照著做就能通。

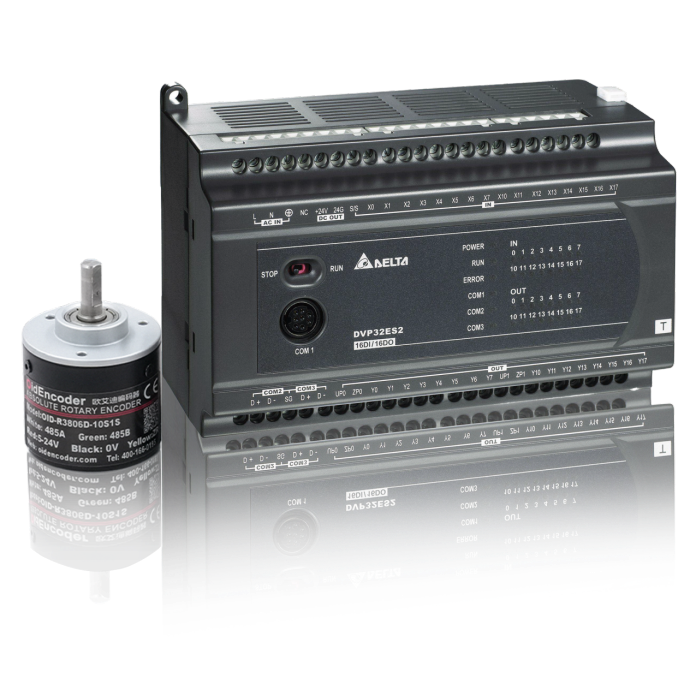

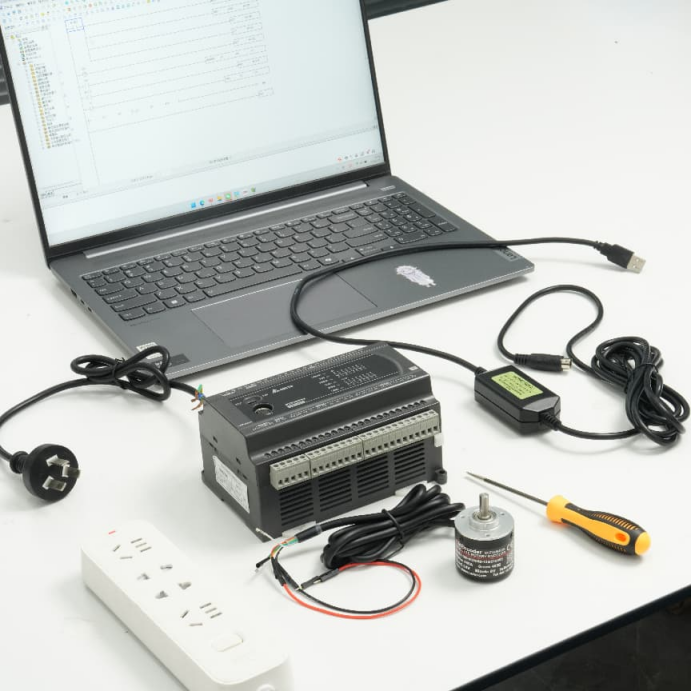

二.示例軟硬件環境

二.核心接線

三.接線圖

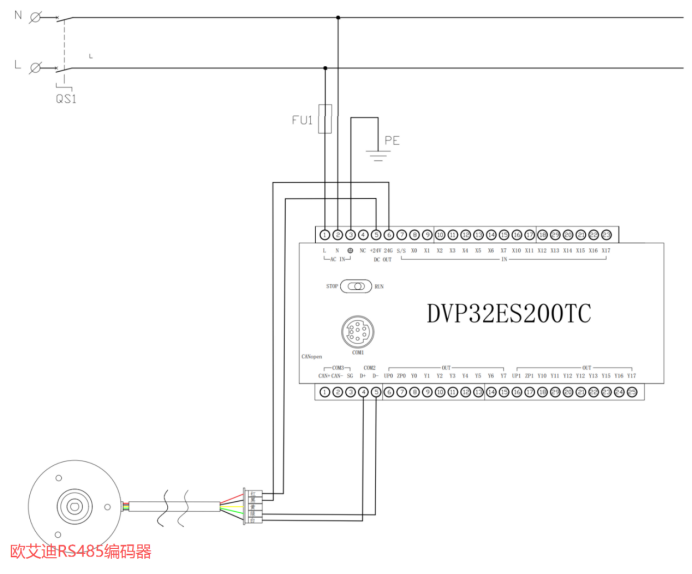

1.接線原理圖

注：僅在PLC主機提供24V電源輸出時按此圖接線方可保證通信正常，如PLC主機不提供24V電源輸出時請將編碼器電源輸入線另接24V直流電源。

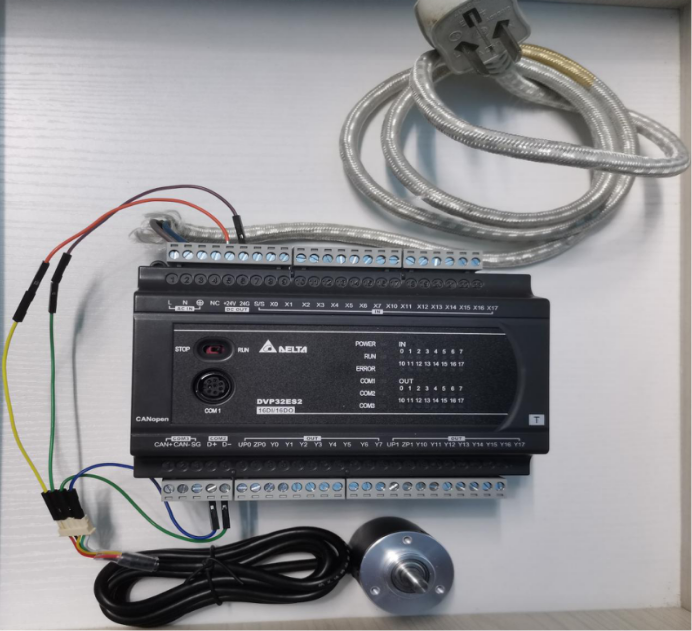

2.接線實物圖

三.示例程序

·通信協議：Modbus RTU

·波特率：9600

·數據位：8

·停止位：1

·校驗：無校驗

·從站地址：1

·讀取周期：1S

注:此程序僅為編碼器數據讀取用,引用此程序前請確認編碼器與程序的通信數據格式、波特率、設備站位是否正確。如需更改編碼器通信數據格式、波特率、設備站位方法請參照《歐艾迪編碼器（RS485）使用說明書》。

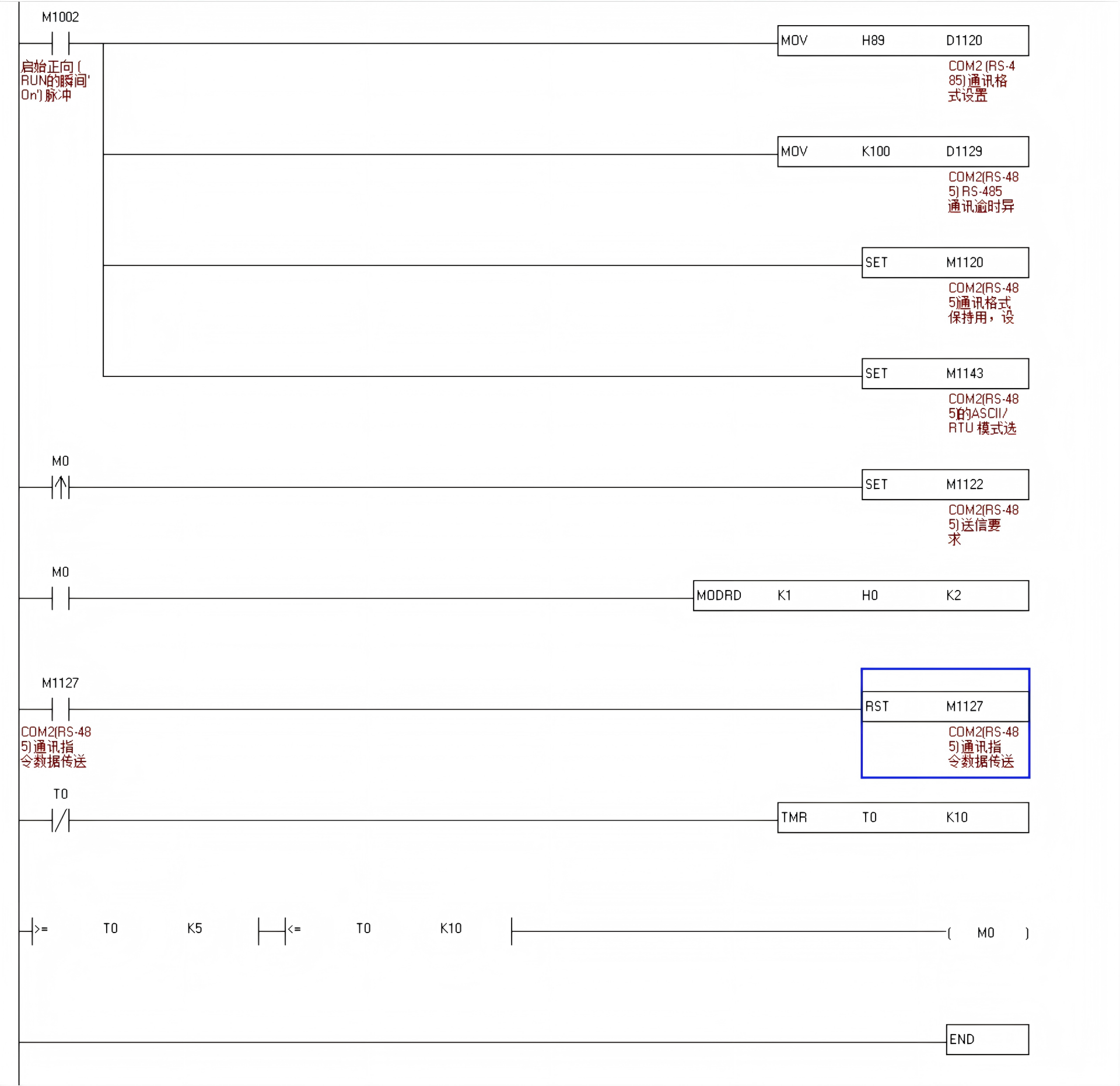

五.臺達 PLC 完整梯形圖程序

功能說明

l初始化 COM2 口 RS485 格式

l設定 RTU 模式

lModbus 讀指令 MODRD

l1 秒周期輪詢

l數據存入 D1073~D1076

plaintext

// 通訊格式設置 COM2(RS485)

MOV H89 D1120

MOV K100 D1129

SET M1120

SET M1143 // RTU模式

// 發送請求

SET M1122

// Modbus讀取

MODRD K1 H0 K2

RST M1127

// 1秒周期

TMR K10

------------------------------------------------------------------

·提示：程序里從站地址 K1、寄存器 H0要和你編碼器實際地址對應，不一致請改。

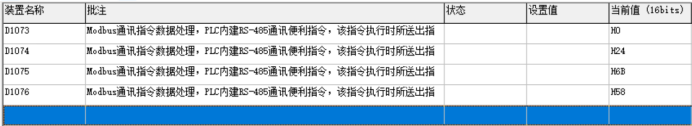

六.在線監控查看編碼器數據

1.打開 WPLSoft → 線上模式

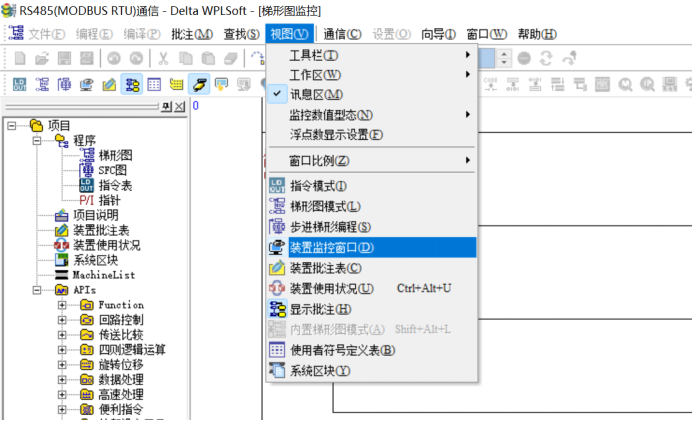

2.點擊視圖> 裝置監控窗口

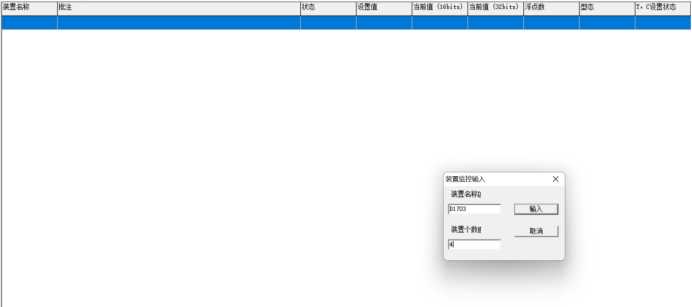

3.輸入數據緩存區裝置個數以及個數

裝置名稱：D1073

裝置個數：4

注：回傳數據緩存區為D1073-1076

4.查驗數據：監控區就能看到實時角度/位置值

七.常見問題排查

1.通訊不上

·檢查 A/B 是否接反

·檢查波特率 / 校驗 / 地址是否一致

2.數據跳動

·共地沒做好

·加屏蔽線、單端接地

3.只能讀一次

·周期沒做，加定時器循環觸發 MODRD

4.顯示數值不對

·高低字節反轉

·分辨率 / 量程換算錯誤
