第5期

壓機控制系統

工藝說明

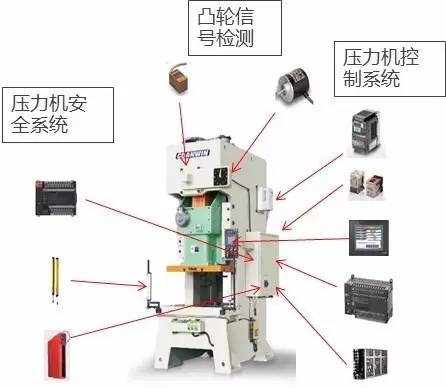

壓機由變頻器驅動飛輪電機

通過傳動機構帶動沖壓機構

上下往復運動

完成工件沖壓工藝

我們生活中隨處可見的各種金屬部件

基本都是由沖壓工藝制作出來的

可不是人工一錘錘敲出來的喲

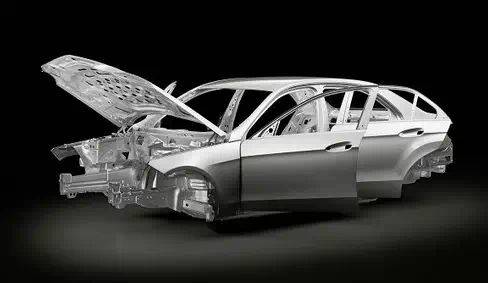

大到汽車行業的白車身

也都是由千噸級的壓力機沖壓而成

用戶課題

01

停機位置不準確

由于控制器本身的控制周期

以及網絡通訊的速度不足

對停機信號的響應達不到要求

導致無法準確的把控停機位置

02

耗費大量工時

需要使用IO中斷、定時中斷等

繁瑣的設置和程序來完成停機動作

費時費力，不便于日常維護

03

系統與安全控制分離

設備的程序控制和安全控制由兩套系統運行

系統間需要用串行通信等復雜的方式進行

不利于數據交互

控制關鍵

1

控制周期短，響應快

NX1P本身2ms循環周期

及ECT高速通訊總線

可保證對停機信號的及時響應

確保停止位置的準確

2

系統+安全的集成

采用NX-SL安全CPU及NX-SID、

NX-SOD安全輸入輸出單元

將安全性無縫整合進機器自動化

輕松構建最高Ple, Cat4安全回路

滿足GB 27607-2011和EN693:2001出口設備需求

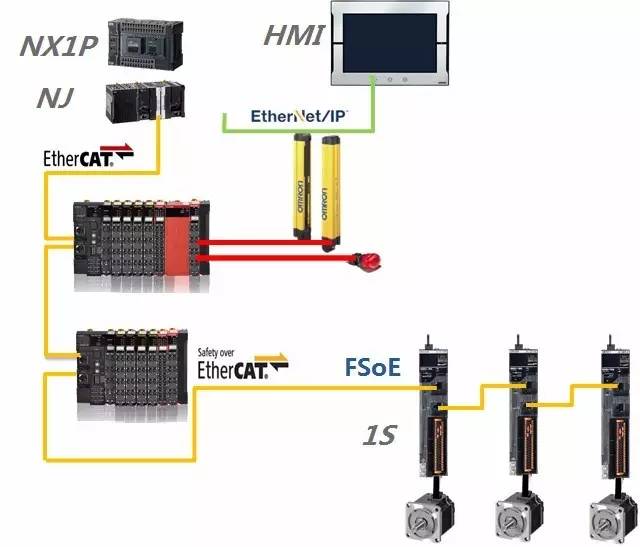

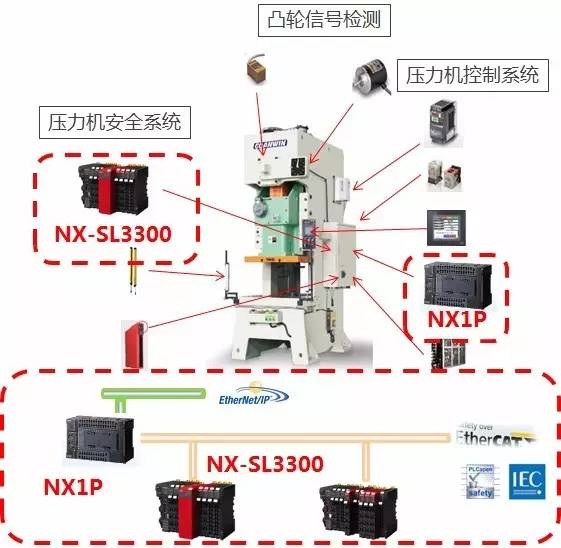

NX1P方案配置

歐姆龍可提供ILO+S+R的全面方案

不僅符合出口機型的安全標準

更省接線、省工時

更多價值

1

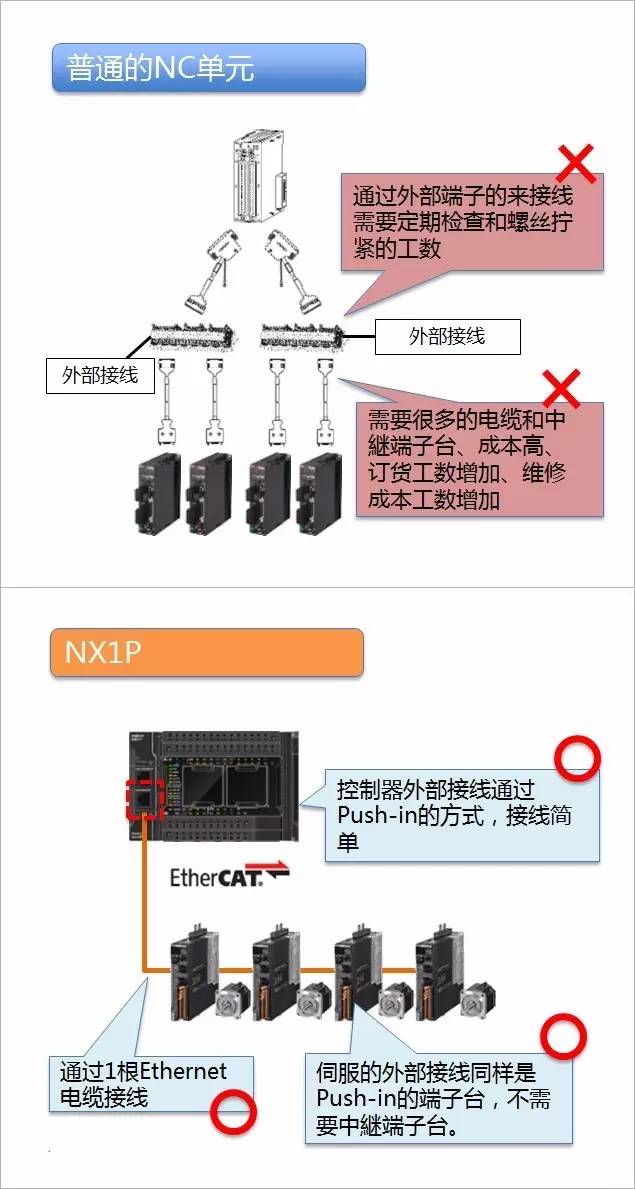

省配線、省空間化

NX1P和1S伺服配套使用、通過1根EtherNet電纜即可輕松配線，并且1S伺服的I/F本身就是端子臺、不需要中継端子臺。

2

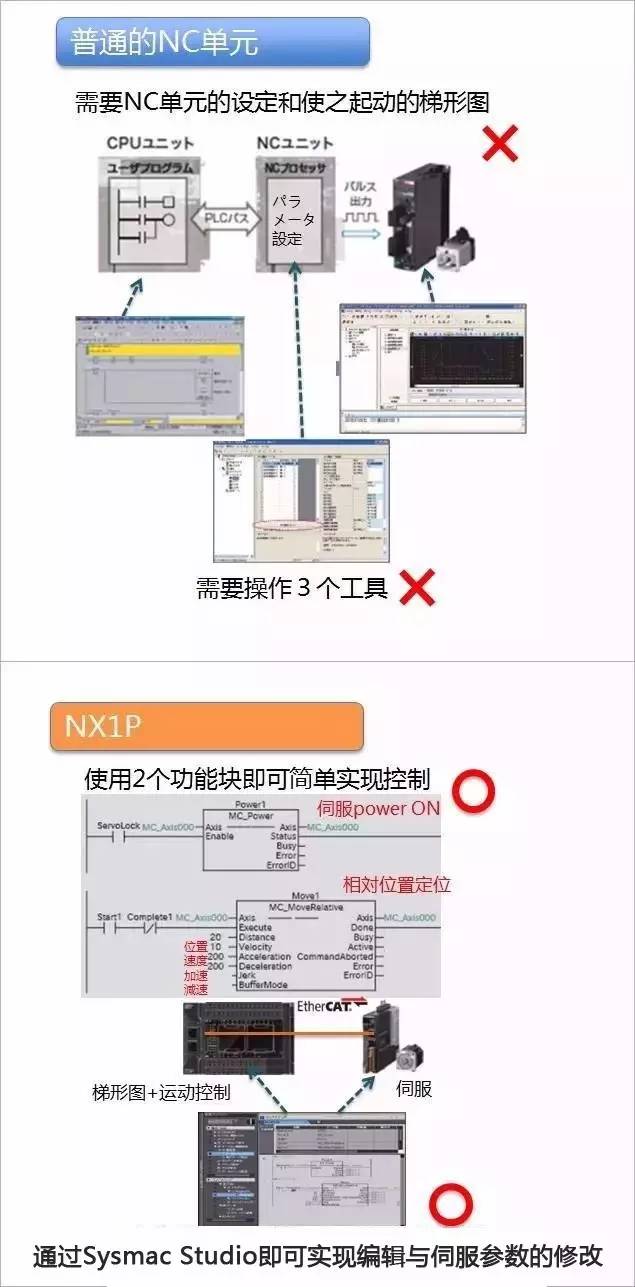

統一的編程環境

通過SysmacStudio進行編程設定，并可以通過FB簡單實現編程。
