圖解：機器人焊接工作站的組成結構

2017-10-03 09:33 性質：轉載來源：工業機器人

免責聲明：AGV網（m.wnmc.org.cn)尊重合法版權，反對侵權盜版。（凡是我網所轉載之文章，文中所有文字內容和圖片視頻之知識產權均系原作者和機構所有。文章內容觀點，與本網無關。如有需要?jiǎng)h除，敬請來電商榷！）

機器人焊接系統基本組成：?1、弧焊機器人?2、焊機+送絲機?3、焊槍及清槍裝置?4、保護氣體設備?5、工作臺、工裝夾具、變位機?6、安全系統（圍欄、光柵、...

機器人焊接系統基本組成：

?1、弧焊機器人

?2、焊機+ 送絲機

? 3、焊槍及清槍裝置

?4、保護氣體設備

?5、工作臺、工裝夾具、變位機

?6、安全系統（圍欄、光柵、自動門、門 鎖等）

?7、排煙系統

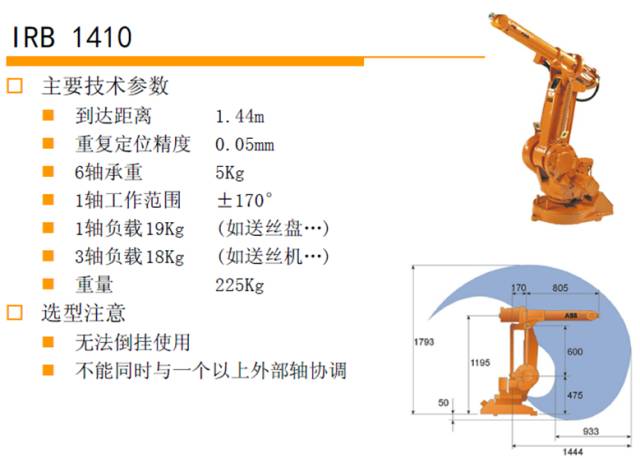

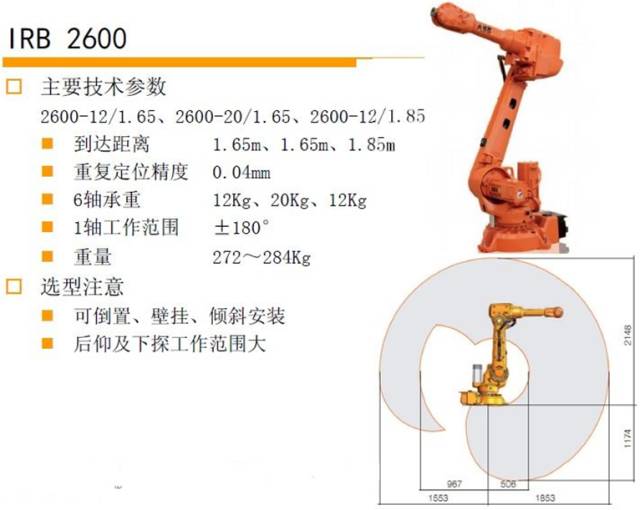

1、ABB弧焊機器人簡介：

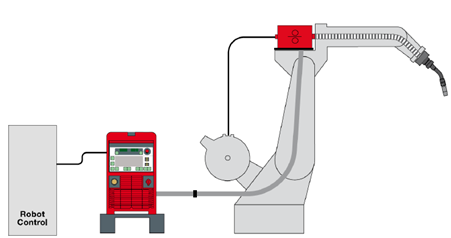

2、焊機與送絲機

3、焊槍與清槍裝置

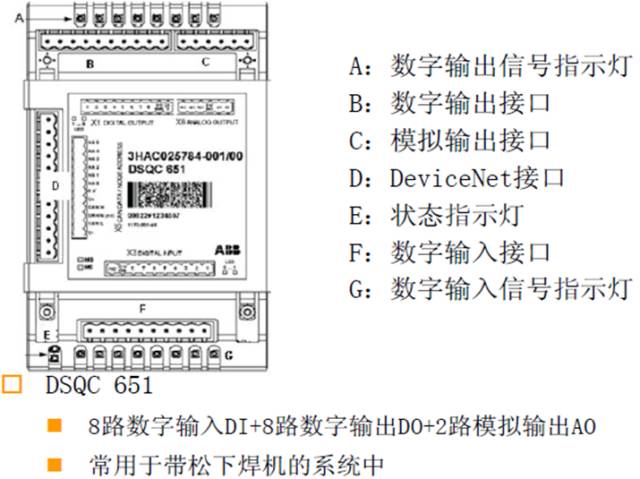

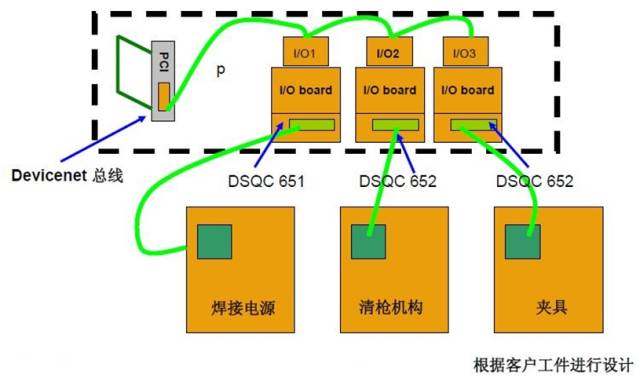

通常選擇D651板 (8 DO, 8 DI, 2 AO（0~10V）)

AoWeldingCurrent(Ao):	地址 0~15 控制焊接電流或者送絲速度
AoWeldingVoltage (Ao):	地址 16~31 控制焊接電源
doWeldOn (數字輸出):	地址 32 起弧控制
doGasOn(數字輸出):	地址 33 送氣控制
doFeed (數字輸出):	地址 34 點動送絲控制
diArcEst (數字輸入) :	地址 0 起弧建立信號
