現今各行業的涂膠應用越來越多，涂膠品質的穩定性關乎產品的性能。SICK Ranger E及Ranger3 因其超凡的性能，在涂膠檢測應用越發廣泛。

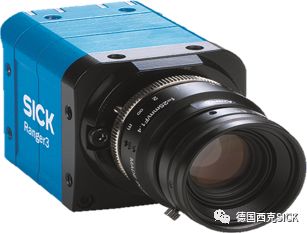

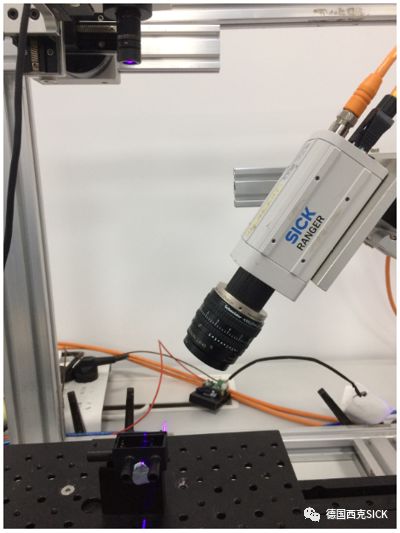

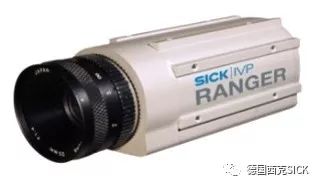

Ranger E及Ranger3 專為高要求圖像處理任務打造，在全球范圍內被用作檢查系統的理想核心組件。憑借高測量精度和前所未有的測量速度，新一代高速分體式3D相機 Ranger3 可適用于更多場合，且Ranger3體積小巧，方便安裝。

案例 1

檢測背景：分兩次檢測，一次檢測內圈黃膠，一次檢測外圈黑膠。檢測膠水的膠寬膠高和體積,測試選型 Ranger E 。

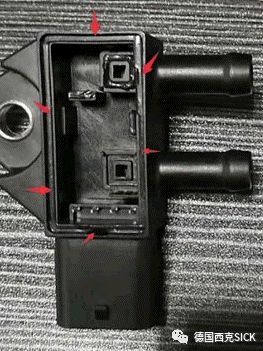

內膠圈

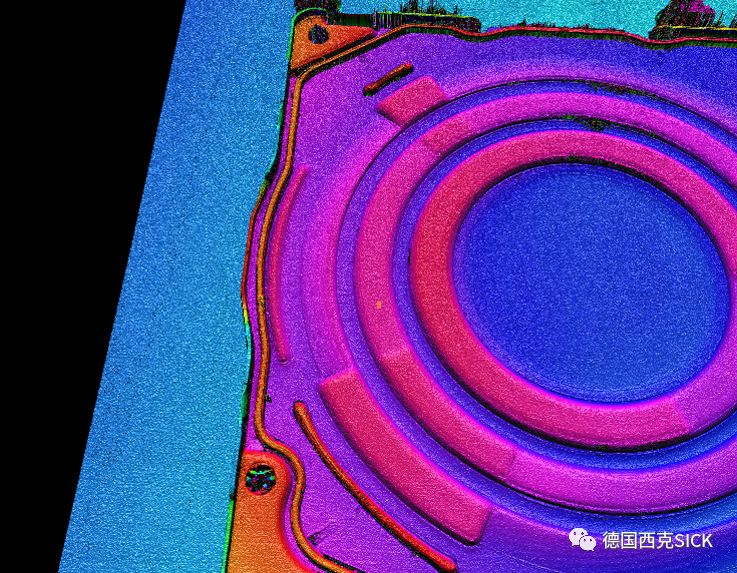

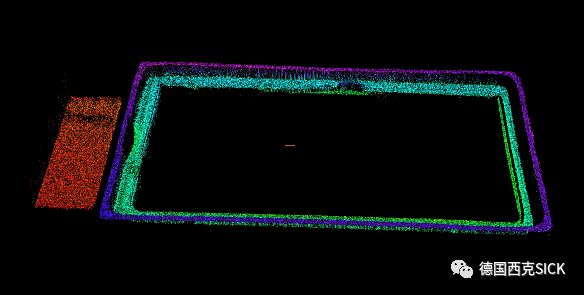

3D圖像

外膠圈

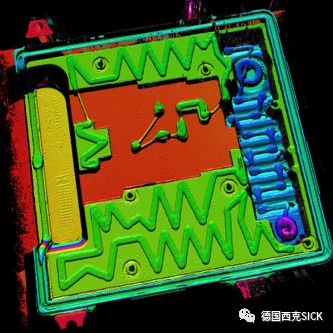

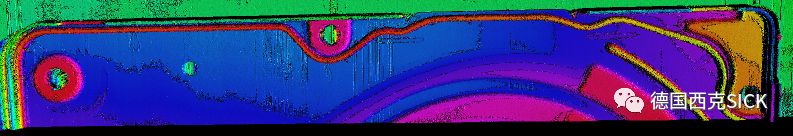

3D圖像

案例 2

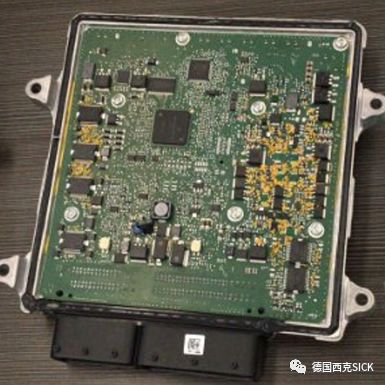

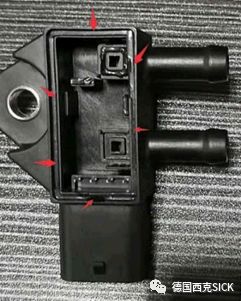

檢測背景：檢測黑色膠體的寬度和高度是否在規格內，相機選型 Ranger E。

測試方法簡述：

1）提取紫色邊，擬合平面，矯正圖像

2）使用高度差提取膠體圖像

3）從膠體兩側找等距點，測膠寬

4）使用等距點切割膠體，測膠高（相對擬合平面）

案例 3

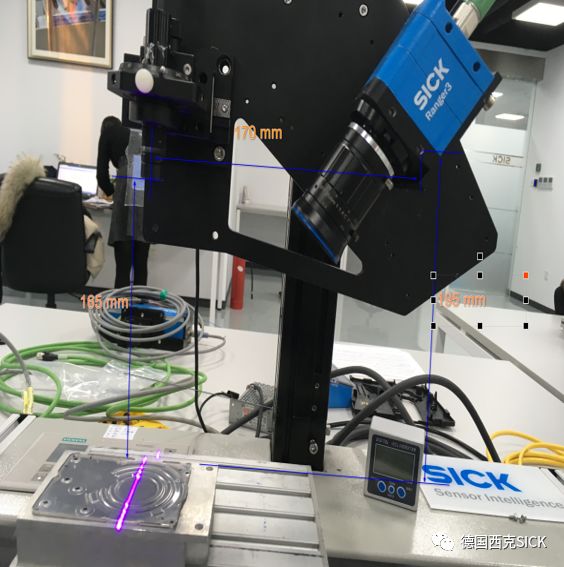

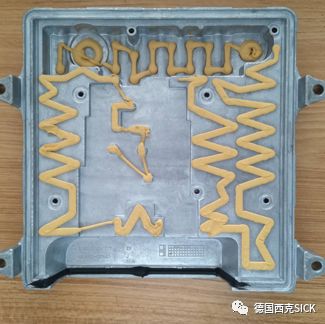

檢測背景：在膠上選擇5個部位，測試膠寬度和高度的重復性，測試選型 Ranger 3 。

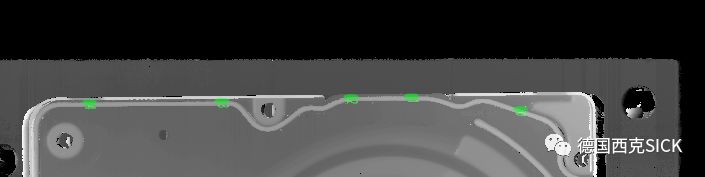

高度圖像，綠色點為選取的測量位置

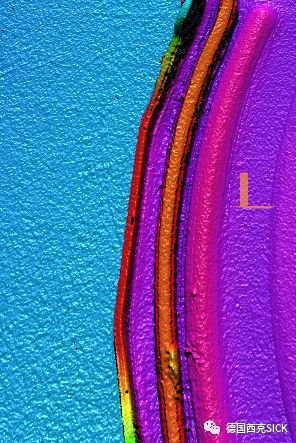

3D偽彩色圖像

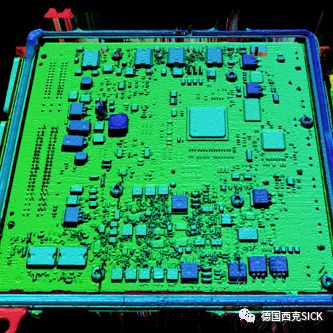

3D 圖像
