如何幫助設備制造商實現設備的快速交付、在線監控和多層次組網等目的？使用具有高性能、多功能、大容量、可聯網的“最強大腦”PLC是核心要素之一。

由此，步科K209M CPU模塊誕生了。

步科K209M CPU模塊是步科K2系列PLC的第一款基于CANopen總線的大容量PLC，從功能到性能全面升級，為設備快速運轉賦能，幫助提高生產效率。

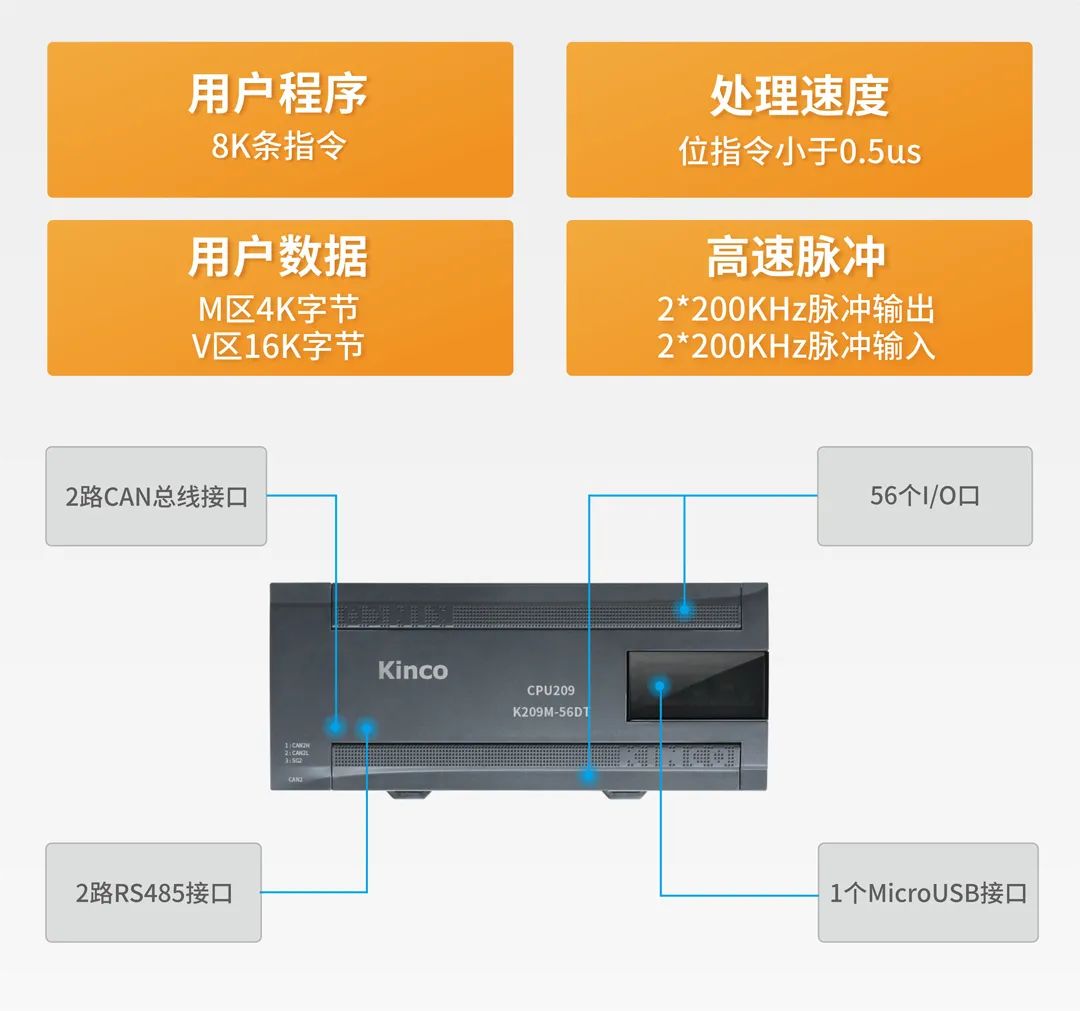

K209M · 功能特點

1

大容量，更高速

在容量上，K209M的用戶程序最大允許8K條指令，用戶數據M區、V區也分別擴大至4K字節、16K字節。

在處理速度上，K209M的位指令小于0.5us。當啟用全部通信功能、高速脈沖功能時，一個1K指令的測試程序（含60%位指令，30%整數運算指令，10%浮點運算指令）的掃描周期小于0.37ms。

無論是容量或是處理速度，K209M的性能都在市場同類產品中居于前列。

2

接口豐富，功能更完善

豐富的點數、通信功能，讓K209M能滿足更多控制應用的需求，為生產制造提升效能。

? 內置56個I/O口，可供采集更多信號；

? 多路高速脈沖通道。其中，2路200KHz脈沖輸入、2路200KHz脈沖輸出；

? 1個MicroUSB接口，既可以用于編程，也可以為CPU核心供電，調試更方便；

? 2路CAN總線接口。其中，CAN1支持擴展總線協議和自由通信協議，CAN2支持CANOpen主站、Kinco運動控制和自由通信協議；

? 2路RS485接口，支持Modbus RTU主/從站、自由通信協議和通信協議。

3

模塊調用，更易編程

針對支持CANOpen協議的步科運動控制產品，K209M將CANOpen通信細節封裝成功能塊，用戶在使用時僅需簡單調用，即可快速實現與運動控制產品的通信，并進行定位控制，提高了工程師的編程效率，最大程度降低CANOpen應用的編程難度。

4

支持強大的機器物聯網功能

通過搭配步科M-IoT解決方案，管理者可以隨時隨地監控PLC及終端設備的運行狀態、健康狀態，并能對其進行故障診斷與預維護。

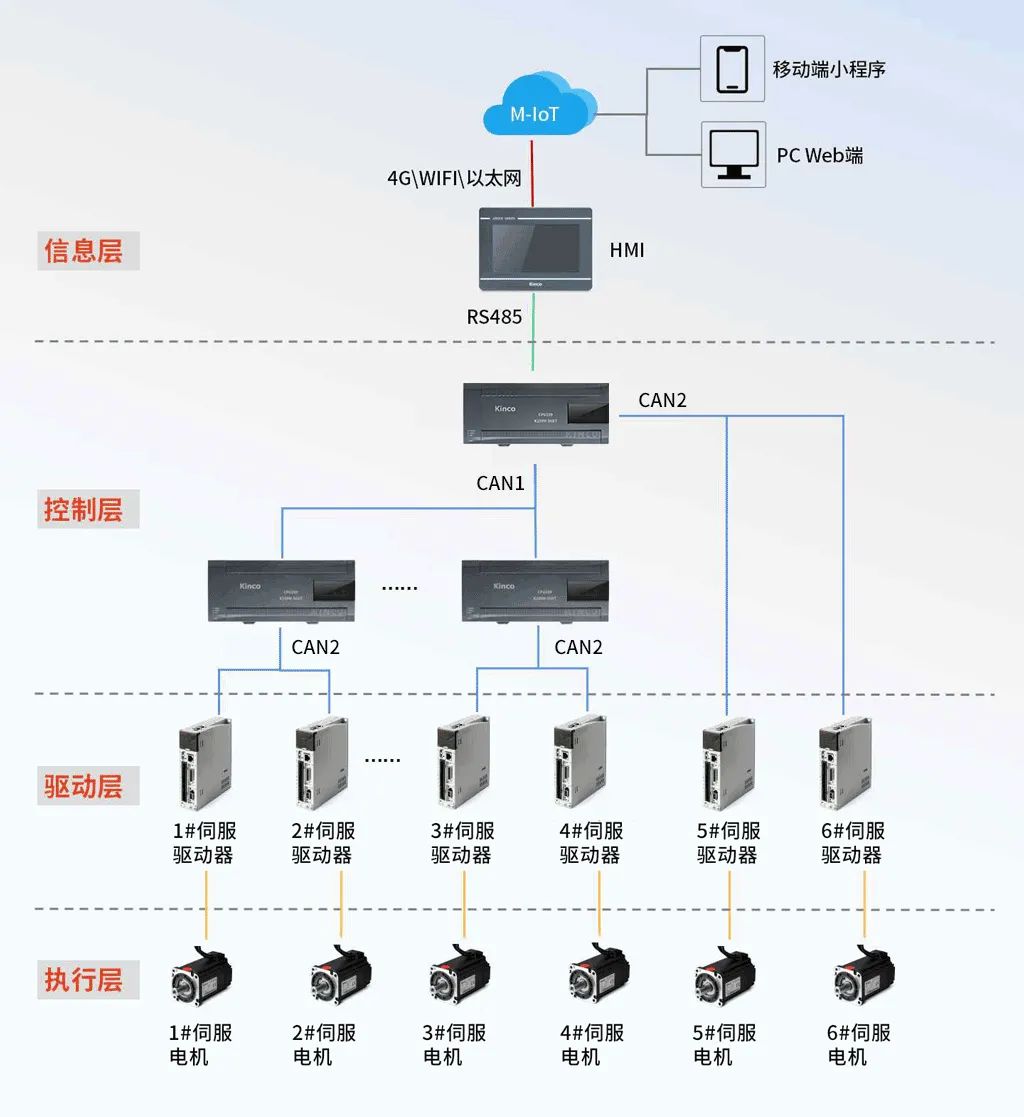

K209M的應用架構示例

K209M · 應用場景
