如何使用柯蒂斯1314刷入叉車AGV底層驅動

2020-08-31 10:03 性質：轉載作者：蘇州睿斯博特來源：蘇州睿斯博特

免責聲明：AGV網（m.wnmc.org.cn)尊重合法版權，反對侵權盜版。（凡是我網所轉載之文章，文中所有文字內容和圖片視頻之知識產權均系原作者和機構所有。文章內容觀點，與本網無關。如有需要刪除，敬請來電商榷?。?/div>

步驟三：導入1220C參數

打開1220C-2201_XXX.CPF->下面操作同1232E/1298類似。

步驟四：電機編碼調整

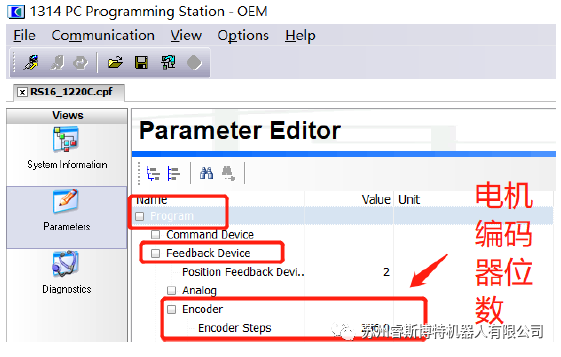

按照下圖所示，調整電機編碼器位數，編碼器上有寫明?；蛘甙凑崭脑烨暗?a href="http://m.wnmc.org.cn/sell/search.php?keyword=%E5%8F%89%E8%BD%A6" title="叉車" target="_blank">叉車的1220E中的參數讀出去也可以的。

步驟五：電機齒輪比調整

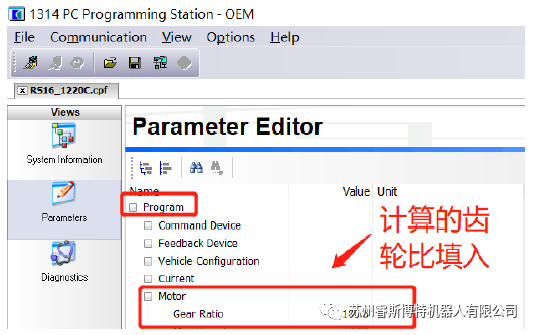

驅動輪上的大齒輪數÷轉向電機上的齒數×轉向電機的齒輪比，將計算值填入圖中，或者按照改造前的叉車的1220E中的參數讀出去也可以的。

步驟六：排除報錯

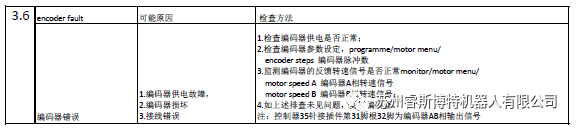

按下急停，拔出來，檢查報錯，并排除報錯(根據手冊)。再次上電，發現1220C已經驅動轉向電機讓舵輪在回中的現象。1232E/1298只有一個PLC PDO TimeOut。以下圖為例

步驟七：行走電機匹配

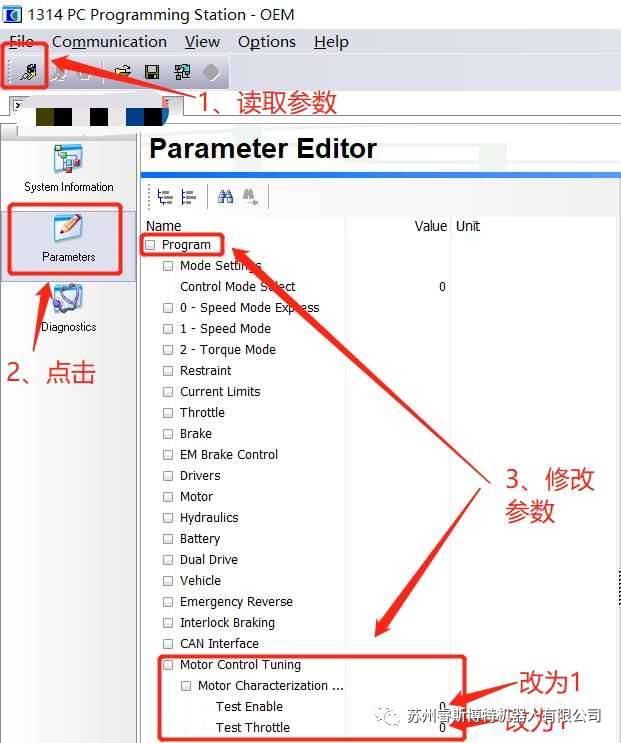

使用1314軟件，點擊Parameters。點擊Motor Control Tuning->IM Motor Characterization Tests-> Enable調成1(會聽到清脆的”卡擦”聲音)-> Test Throttle調成1行走電機會開始匹配，從低速慢慢的變成高速。最后”咔擦”停止。重啟急停即可。
