鋼塑復合管，產品以無縫鋼管、焊接鋼管為基管，內壁涂裝高附著力、防腐、食品級衛生型的聚乙烯粉末涂料或環氧樹脂涂料。采用前處理、預熱、內涂裝、流平、后處理工藝制成的給水鍍鋅內涂塑復合鋼管，是傳統鍍鋅管的升級型產品，鋼塑復合管一般用螺紋連接、溝槽連接、法蘭連接。

●項目背景●

鋼塑復合管在我國現階段處于發展初期，市場需求卻很廣泛，它的生產工藝的復雜性和對高精尖技術的要求，使得許多管材廠家望而卻步，于是，就有了無縫鋼管增強鋼塑復合管，孔網鋼帶鋼塑復合管以及鋼絲網骨架鋼塑復合管這幾類管材的出現。

如今有不少企業開始投入鋼塑復合管的生產，但實際生產中復合管的成品率低、質量難以保證、生產效率低，給企業帶來了極大的困擾。

●行業痛點●

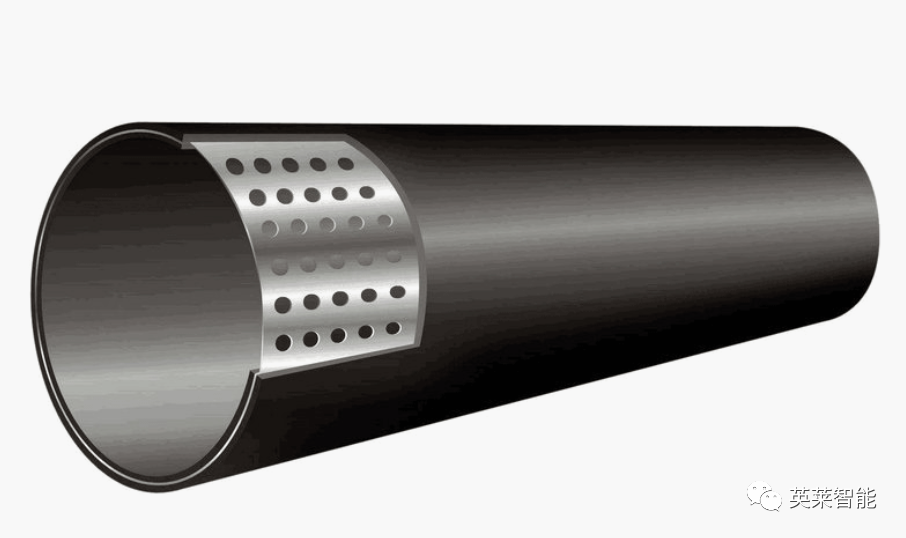

孔網鋼帶復合管骨架是由薄鋼板為基材沖孔而成，產品規格不同，鋼板厚度、寬度也不同。由于孔網鋼帶復合管生產線較長，且均為連續生產，焊接生產線多采用纏繞成型的方案。

這種方案機械式跟蹤焊縫定位不準確，需要人工干涉，經常出現焊偏焊漏的問題，造成反復返工重焊、補焊，生產成本增加不說，生產效率和產品質量也會大受影響。

如何提高焊接精度，提高生產效率實現柔性化焊接，成為企業向自動化化轉型的重要一步。英萊孔網鋼帶焊接專機配套英萊焊縫跟蹤系統可以有效解決上述問題，助力企業實現智能化焊接。

●項目介紹●

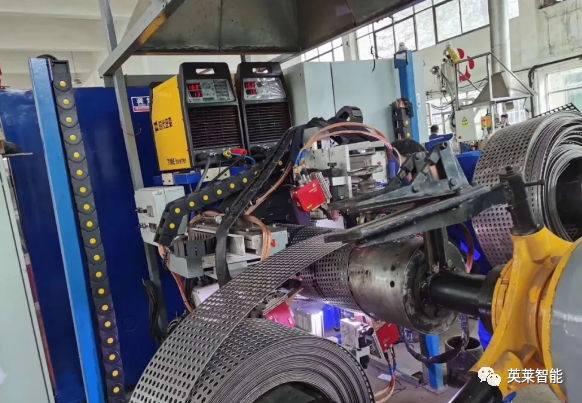

英萊孔網鋼帶焊接專機由唐山英萊機器人系統有限公司設計。環繞卷板機在定徑芯模上纏繞成螺旋管雛形，再由氬弧焊機同步進行焊接，視覺焊縫跟蹤系統可自助糾正焊縫偏移，無需人工干涉。生產效率和產品質量大幅改善。

系統構成

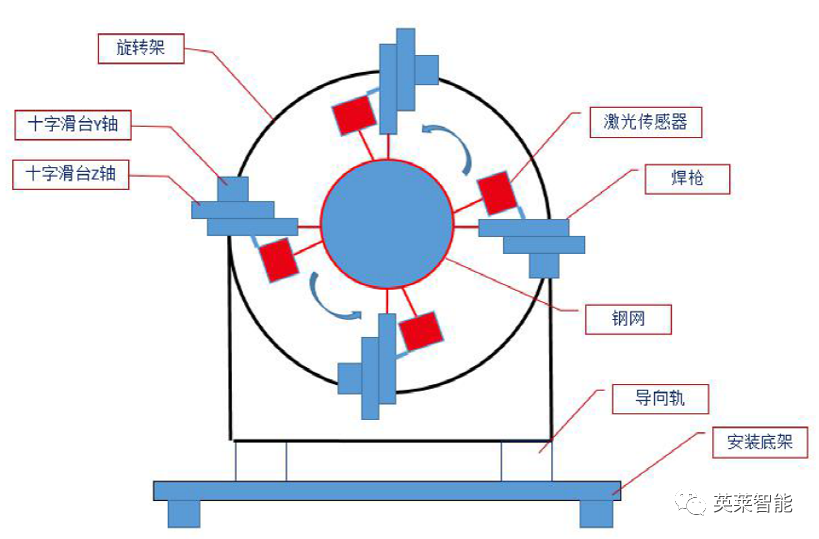

該焊接專機主要由英萊激光視覺焊縫跟蹤系統、回轉機構、十字滑臺、電氣控制柜組成。

激光傳感器用于焊縫信息的主動采集；控制主機與跟蹤軟件負責將焊縫信息進行處理，在跟蹤過程中將計算獲得偏差實時傳送給電氣控制柜；電氣控制柜用于接收控制主機發送的偏差并轉化為相應的信號；回轉機構及十字滑臺為最終執行單元。

項目視頻

●客戶痛點：

焊接接頭一致性差，焊接精度低，需要人工補焊，影響連續性生產。

●實施方案：

主體結構為伺服電機控制的回轉盤，轉盤上安裝有四個十字滑臺，每個滑臺上均安裝有焊槍，配套英萊焊縫跟蹤系統，能單獨實現兩個軸的焊縫偏差糾正功能，提高焊接精度。配套的電氣系統，可以將此專機和現場生產線設備銜接起來，達到連續生產，穩定運行。

●應用效果：

提升了焊接精度，實現連續生產，有效降低了生產成本。

英萊孔網鋼帶焊接專機提高焊接精度，實現連續生產，助力企業提升生產效率，降低人工成本，實現智能化焊接。
