礦山安全歷來是我國安全生產的重中之重。近年來國家持續加大防范力度，但坍塌事故仍然時有發生。今年2月，內蒙古阿拉善盟左旗新井煤業有限公司的一個露天煤礦發生了大面積坍塌事故，現場坍塌超1000萬立方米，給人民生命財產安全造成了重大損失，給許多家庭帶來了巨大的悲痛。事故發人深省，警鐘猶在長鳴，全民關注的礦山生產安全該如何得到保障？

01

礦山邊坡滑坡災害不容小覷

在煤礦露天開采過程中，隨著采掘工作的進行，土堆在礦坑邊逐層堆疊，螺旋向下，礦坑形狀為倒金字塔型的斜坡。向下挖采逐漸加深，邊坡不斷增高，形成超高、超陡邊坡，結合持續降水、車輛荷載、爆破作業等多種因素影響，邊坡穩定性就會進一步弱化，容易造成滑坡、坍塌等。邊坡失穩是造成安全生產事故的重要因素，為避免事故的發生，建立完善的邊坡監測體系，對不穩定邊坡進行24小時實時監測刻不容緩。

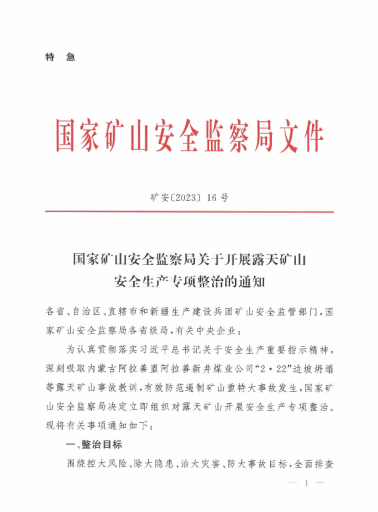

2月27日，國家礦山安全監察局發布文件《國家礦山安全監察局關于開展露天礦山安全生產專項整治的通知》中要求：圍繞控大風險、除大隱患、治大災害、防大事故目標，全面排查露天礦山安全風險，扎實開展重點露天礦山安全“體檢”。

02

司南導航礦山安全監測解決方案

司南導航利用北斗高精度定位技術、傳感器技術、系統軟件技術、網絡信號傳輸技術，對礦山邊坡的位移、地下水和降雨量等情況進行實時監測，通過多種數據的融合分析，預測其失穩的可能性和滑坡的危險性，并實現自動化多傳感聯動報警，同時積累歷史監測數據，為礦山現場安防部門提前做出預警應急措施提供支撐保障，精準預防地質災害，規避災害風險，守護礦山安全。

方案感知層部分

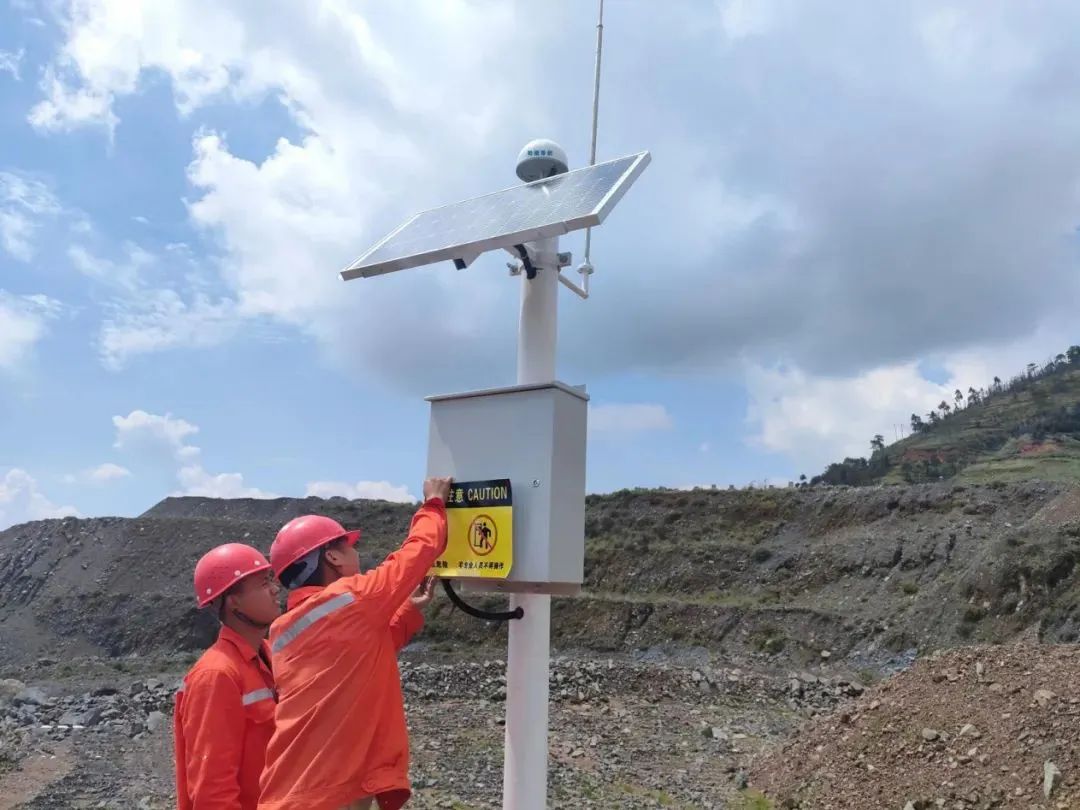

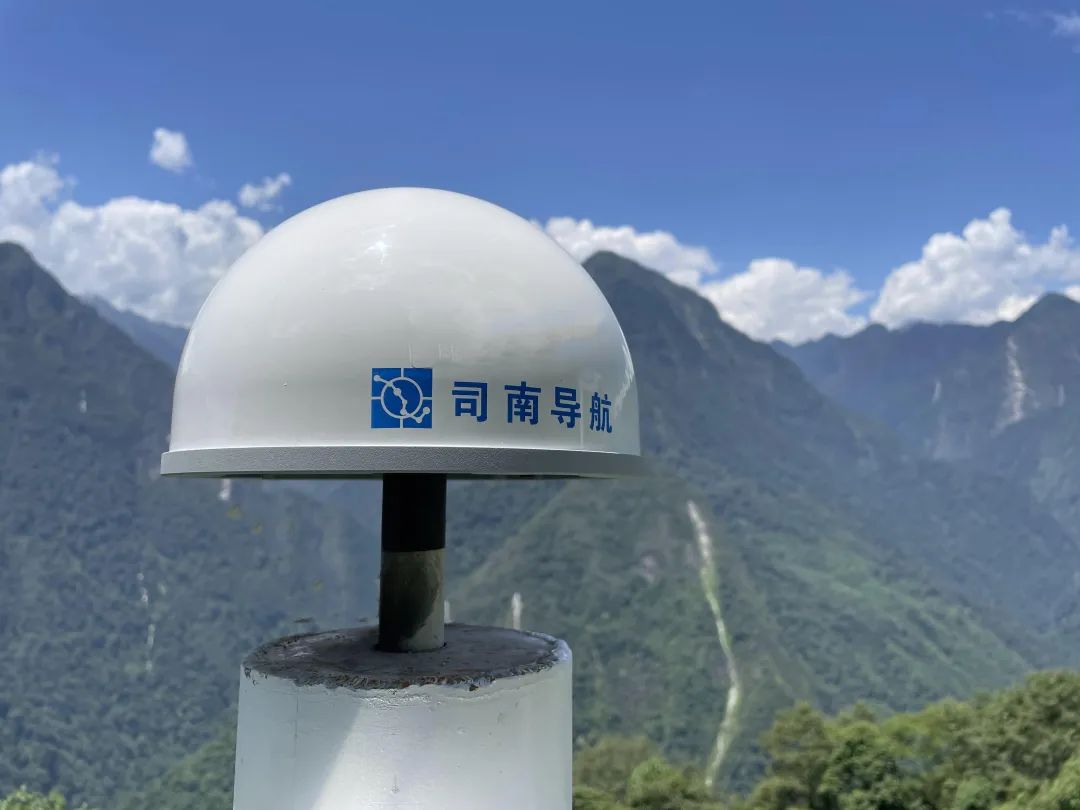

A300普適型GNSS接收機

通過接收、跟蹤、變化和測量衛星信號，通過分析衛星電文及對相關數據進行處理而獲得定位，并且解算獲取礦山邊坡的地表位移量與沉降位移量。

●為礦山邊坡提供毫米級地表位移、沉降位移監測；

● 支持4G、NB-loT、BT、LoRa，為礦山提供多樣化通訊方案；

●專業抗震、防塵防水、防雷擊，適合礦山環境；

● 安裝簡單，支持外接傳感器，節約礦山建站成本；

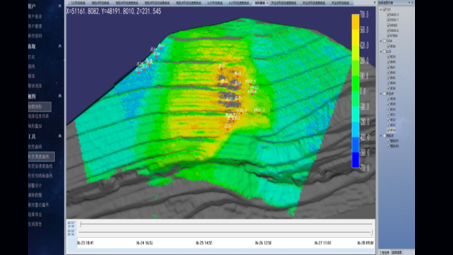

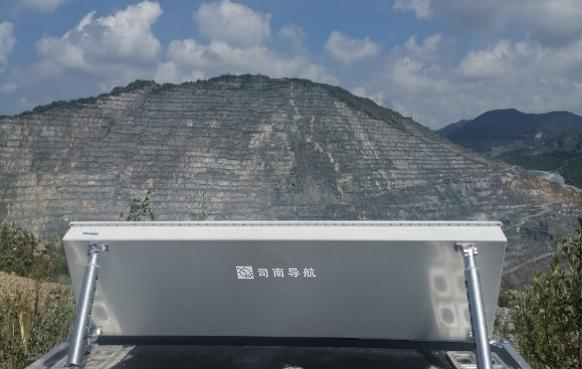

MIMO型邊坡形變監測雷達

綜合應用當前先進的地基干涉合成孔徑雷達技術手段獲取形變信息，能夠獲取整個邊坡表面的位移數據，實現對礦山邊坡整體狀態的掌握。

●提供礦山可視化形變監測，精度可達0.1mm；

●無視云雨霧天氣影響，監測范圍達數平方公里；

●與礦區監測點保持通視條件即可安全施工；

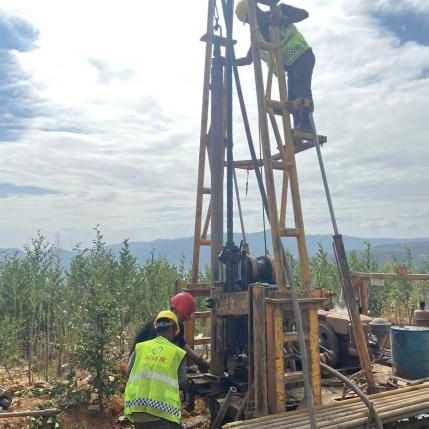

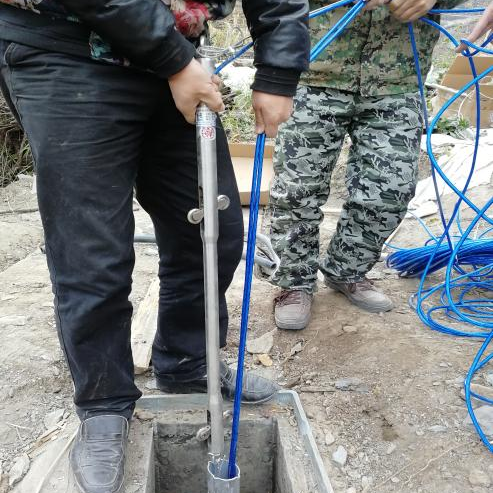

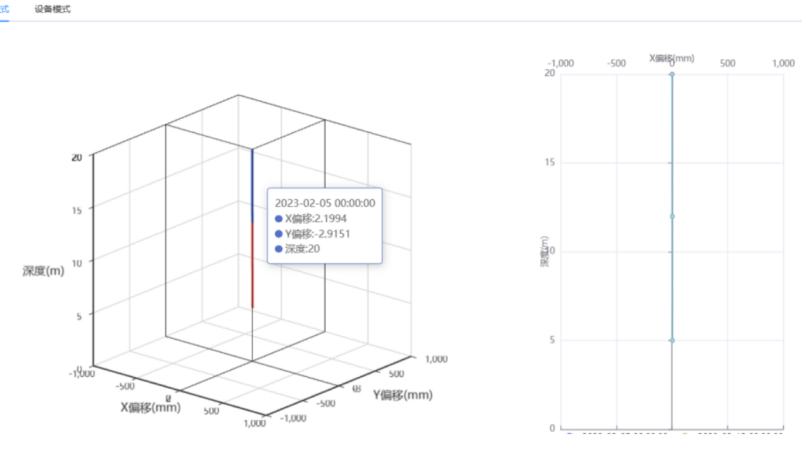

固定式測斜儀

采用平衡式的伺服系統，當傳感器探頭相對于重心方向產生傾角時，由于重力作用，其敏感元件相對于鉛垂方向擺動一個角度，通過高靈敏的換能器將此角度轉換為電信號，獲取礦山邊坡深部角度變化。

●故障率低，長期穩定性良好，適合深埋于礦山底部；

●反應迅速，數據曲線穩定易判讀；

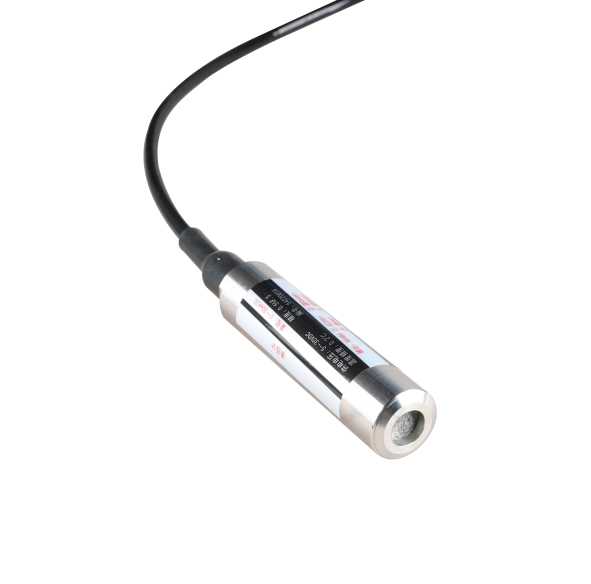

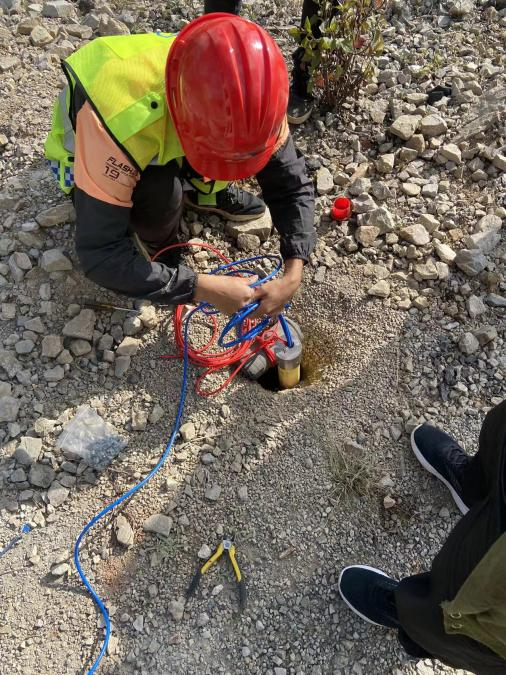

振弦式滲壓計

通過測量鋼弦的振動頻率，再用校正系數推算出作用于感應元件上的壓力值，從而實現對地下水壓力的監測。

● 高靈敏度，高精度，精準測量礦區地下水位變化；

● 耐水壓高，防水性能優，信號強度高；

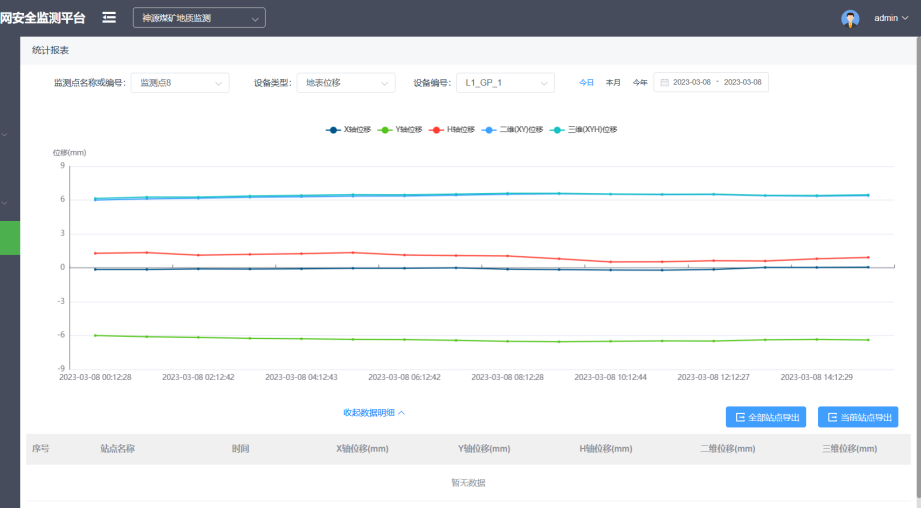

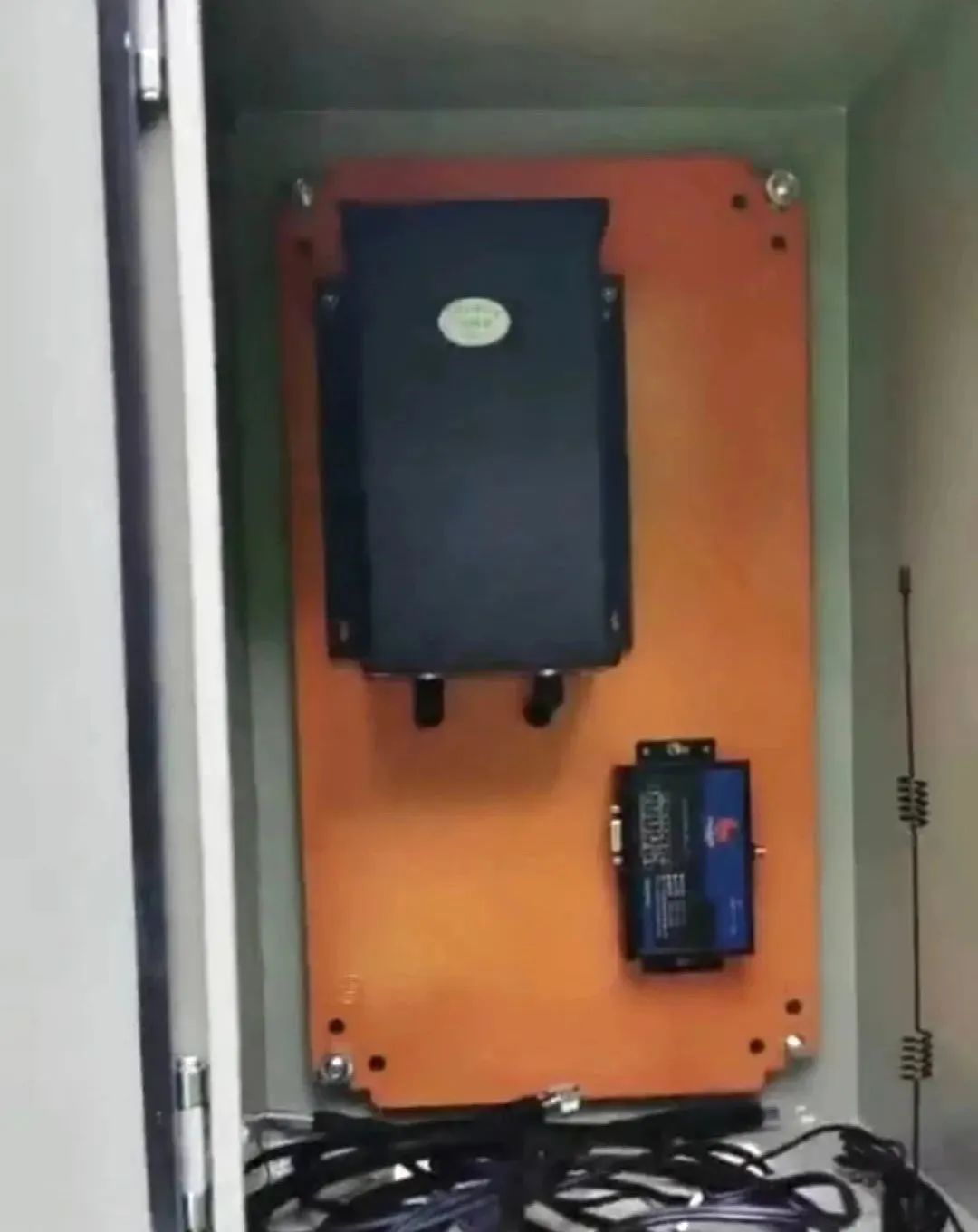

礦山安全預警平臺

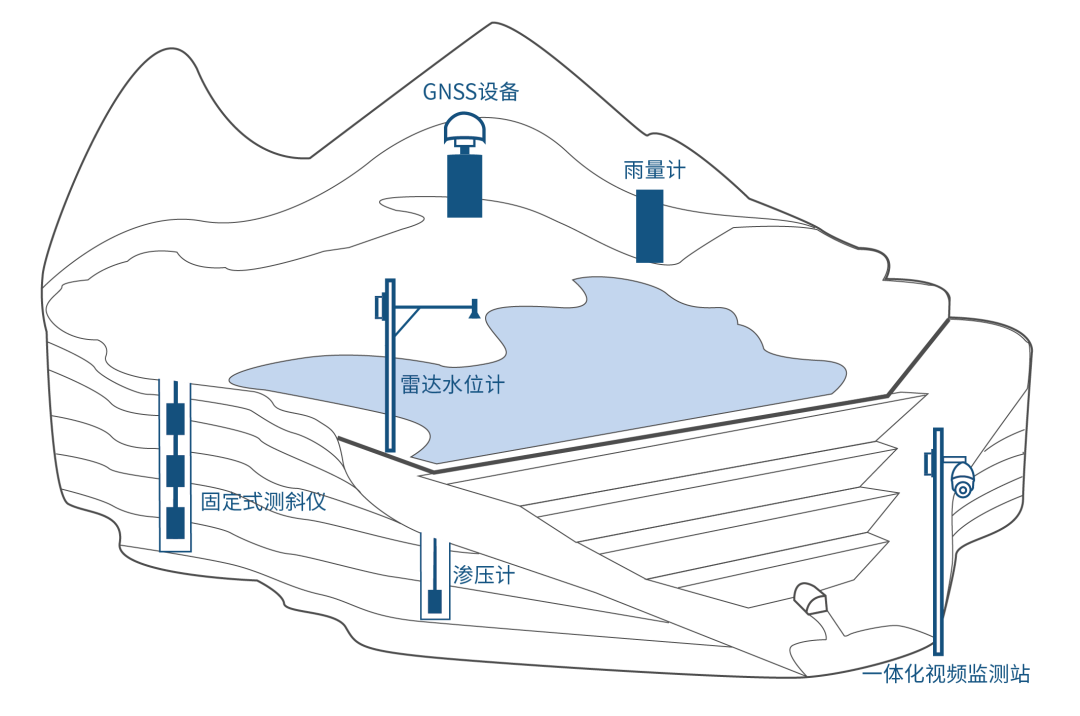

●  北斗高精度定位配合多傳感器實行布點監測，形成完整的監測剖面和監測網，成為系統化、立體化的形變監測系統；

●各監測點提供全天候的監測數據，實時掌握礦山邊坡的安全狀態，系統根據不同閾值觸發進行四級預警，系統能及時以短信、郵件和平臺頁面發出報警信息；

●及時快速對邊坡區域做出評價，為管理人員和相關專家規劃場地建設提供決策依據；

● 實現基礎資料管理，歷史資料存檔，為礦山邊坡的安全管理提供真實直觀的參考信息。

左右滑動查看更多

02

為礦山生產安全加碼

2023年是全面貫徹落實黨的二十大精神的開局之年，正逢全國兩會進行時，3月5日，國務院總理李克強作的政府工作報告里，鮮明提出要更好統籌發展和安全，并對安全生產監管和防災減災救災工作提出明確要求。

司南導航緊密圍繞國家政策和用戶需求，推出的礦山監測預警系統已經充分發揮了無人化采集、快速安全傳輸、自動解算處理、監測信息實時預警等多個顯著優勢，在全國多地成功應用，很好地解決了困擾企業的礦山災害預警防范的難題。

更多案例

1

四川涼山礦山安全監測系統

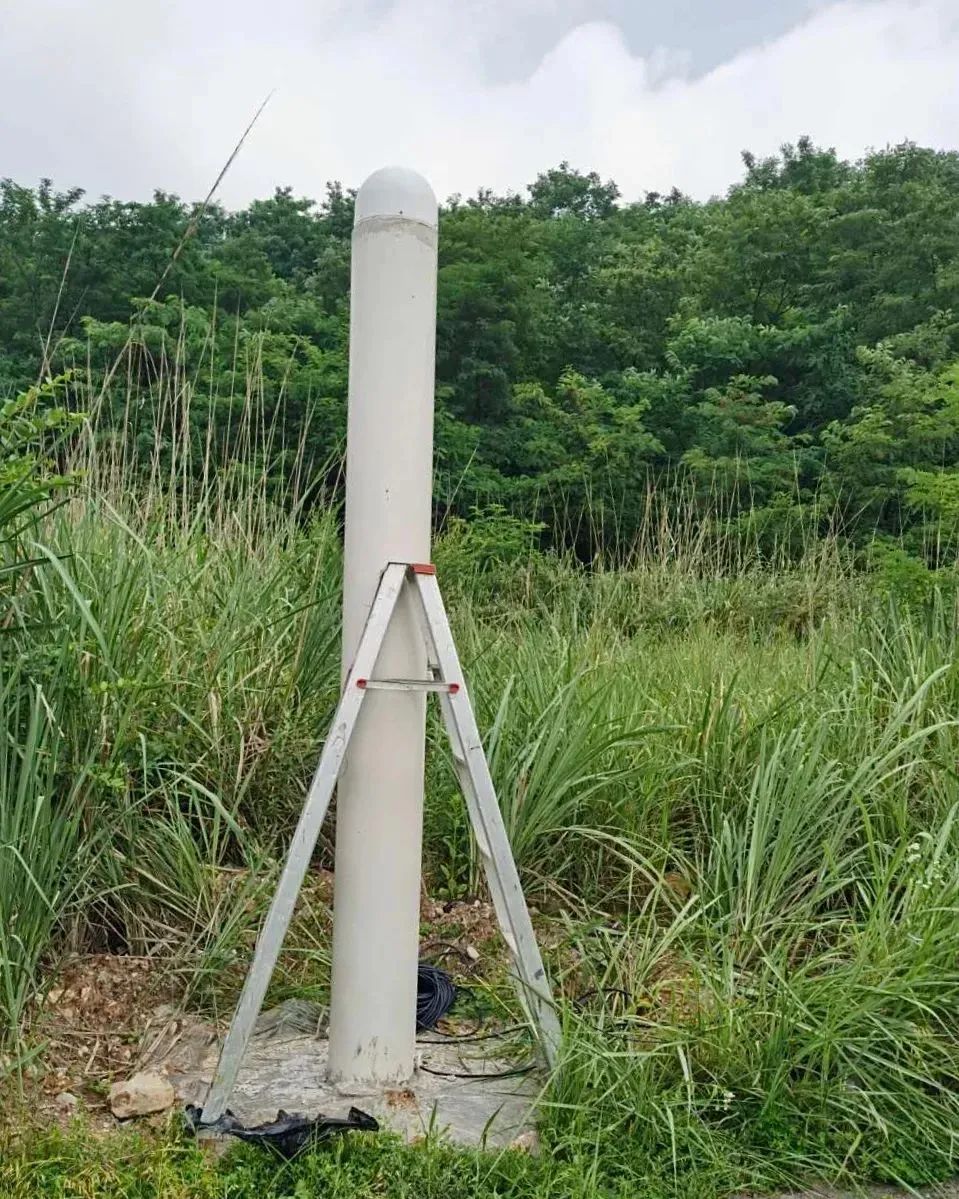

2021年8月，四川涼山礦業采用司南導航礦山安全監測系統實時獲取監測點高精度三維坐標的GNSS位移在線監測系統，在礦山設立46個監測點和2個基準站，為西排土場防范滑坡、泥石流等地質災害。

2

湖北宜都市松木坪礦山監測系統

2020年7月20日中午12時，由司南導航與華中師范大學聯合研發的“北斗滑坡監測預警系統”向湖北省宜都市松木坪礦山安全管理員發來了礦區排土場的滑坡預警郵件，通過采取及時防控，避免強降雨導致局部滑坡造成人員災害。

3

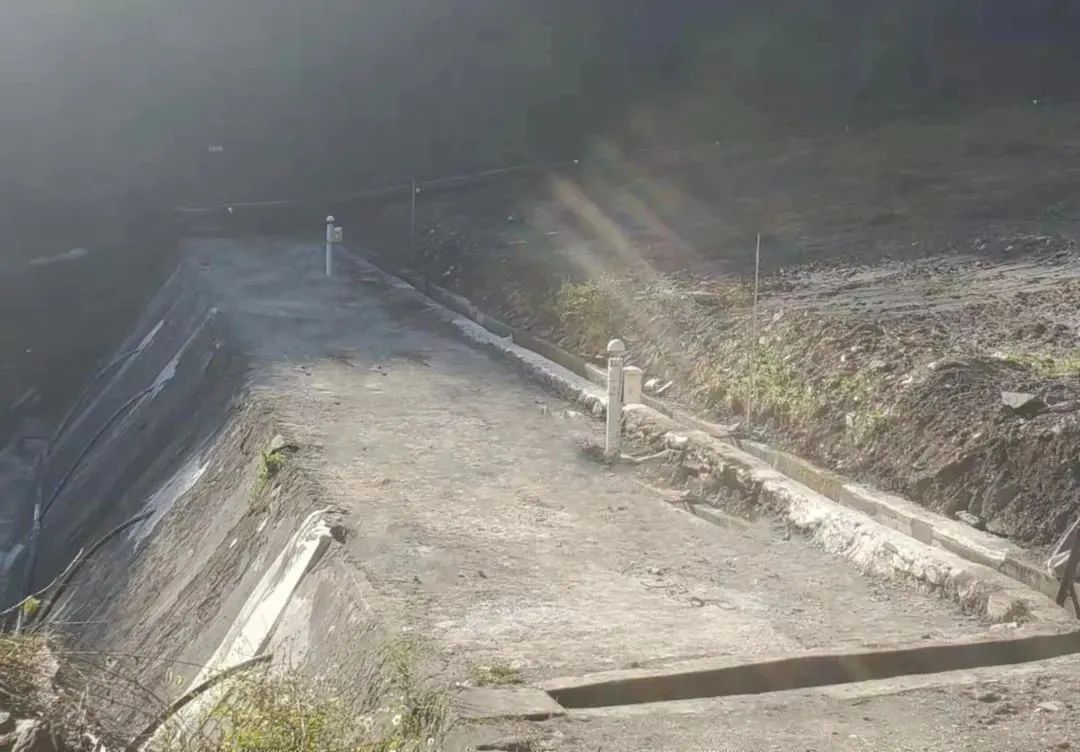

陜西木子峽尾礦庫監測系統

木子峽尾礦庫位于商洛市山陽縣銀花鎮，由于常年不斷開采，尾礦堆積高度不斷升高，存在崩塌、泥石流風險隱患。2021年，司南導航礦山安全監測系統順利上線運行，具備毫米級精度、低功耗設計、支持多模通信、設備遠程管理等優勢，為該礦區的安全提供監測保障。

立足當下，展望未來。司南導航將以北斗定位核心技術為依托，致力于高精度衛星導航差分定位技術的研究、開發與應用，進一步深度融入國家核心基礎設施，推動生產方式和發展模式的變革，服務自然生態、國民經濟和社會信息化發展。
