加強自然災害防治關系國計民生，國家減災委印發的《“十四五”國家綜合防災減災規劃》提出，到2025 年，自然災害防治體系和防治能力現代化取得重大進展；力爭2035年，基本實現自然災害防治體系和防治能力現代化。

地質滑坡是一類常見自然地質災害，在山區及河谷地帶的邊坡尤為高發。司南導航推出的自動化邊坡監測解決方案，可實現危害發生前夕提前預警，大幅減少了該類災害所產生的人員和經濟損失。

01、自動化邊坡監測解決方案

針對山區地質環境復雜，滑坡、坍塌等地質災害頻繁的特點，司南導航推出了一套軟硬件相結合的自動化邊坡監測解決方案。該系統能夠?qū)吰路€(wěn)定性進行全天候、高精度的實時監測，解決人工現場監測效率低、災害信息掌握及預警不及時等問題，提升邊坡地質災害臨災預警和快速處置能力。

方案組成

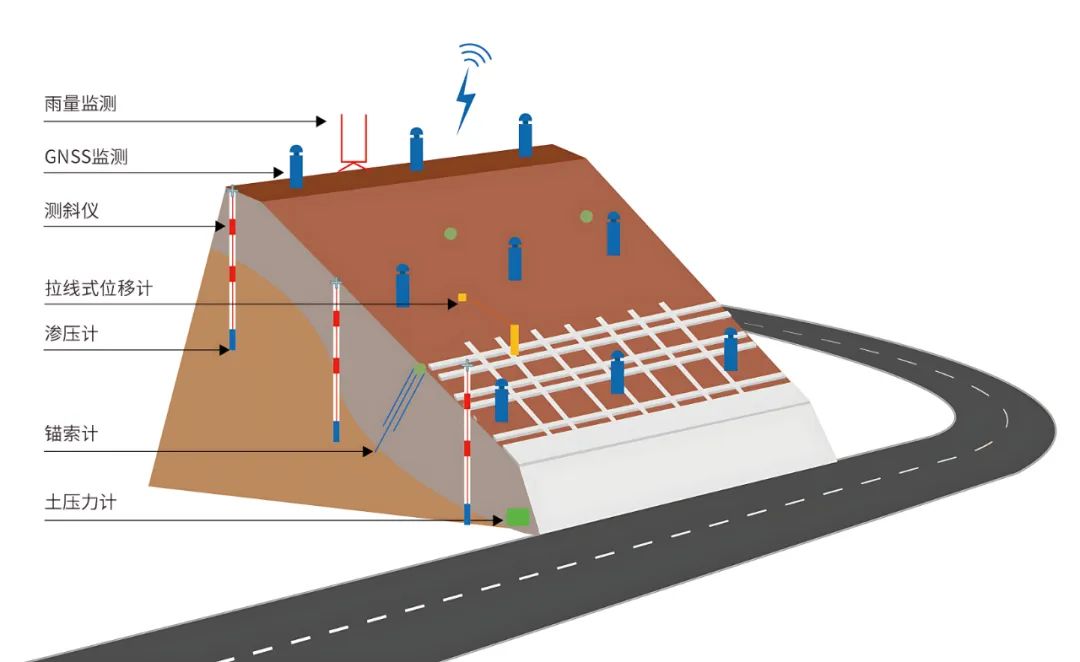

邊坡安全監測預警系統主要由方案感知部分和邊坡安全預警平臺兩大部分構成，監測內容主要包括地表位移監測、深部位移監測、地表裂縫監測、錨桿錨索應力監測、環境監測等。

方案優勢

精度達毫米級

擁有行業認證精度，抗干擾能力強；

超低功耗設計

一體化集成設計，超低功耗，支持多年免維護運行；

支持多模通信

支持北斗短報文/4G/LoRa/NB-IoT等多種通信方式；

設備遠程管理

可借助平臺實現設備的遠程管理以及系統升級；

系統可靠性高

控制成本同時也保證系統長時間工作的穩定性和可靠性。

方案感知部分

地表位移監測

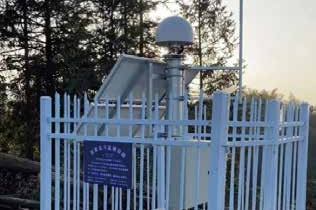

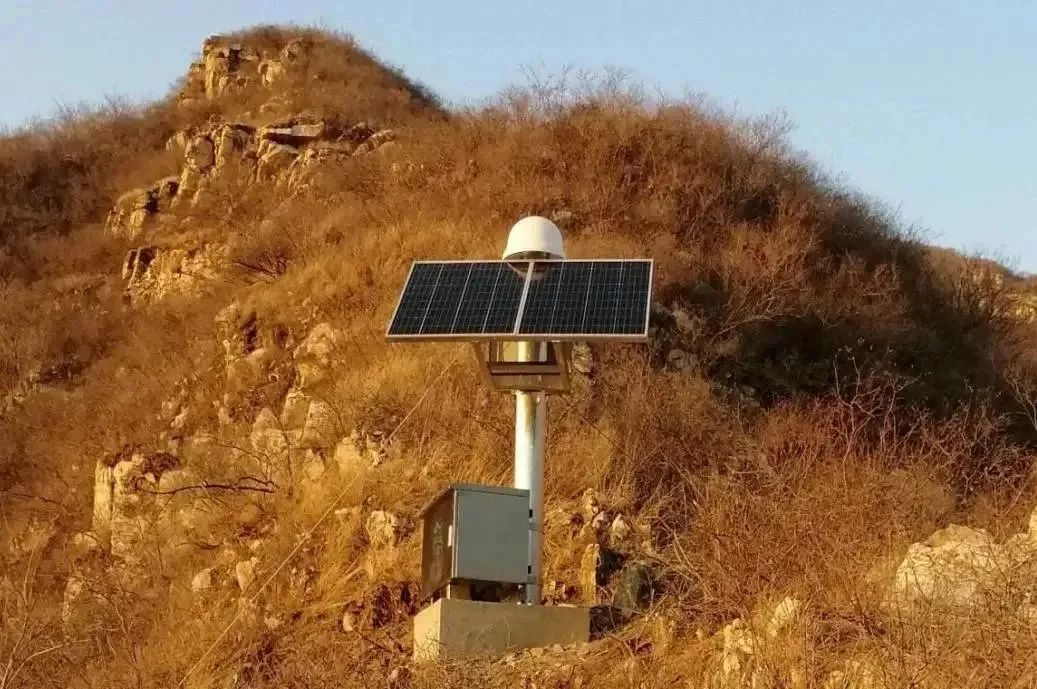

地表位移監測一般選用A300 GNSS接收機，各GNSS邊坡監測點即時接收GNSS信號，并通過數據通信網絡即時發送至監測中心，中心服務器通過司南CDM數據處理軟件靜態解算出各監控點三維坐標，并與原始坐標進行比較而獲得該監測點位移量。

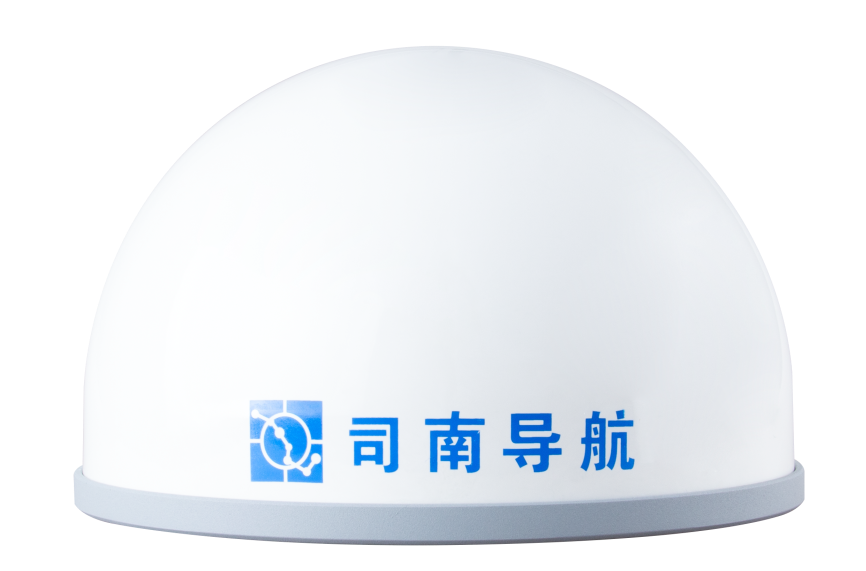

A300普適型GNSS接收機

●自主核心技術，可單北斗系統定位，也可多系統聯合定位；

●支持外接各類傳感器，支持閾值觸發報警；

●無線通訊豐富，支持4G、NB-IoT、LoRa、藍牙等多種通訊；

●  支持云服務功能，可實現遠程管理及監測；

深部位移監測

深部位移監測點主要布置在存在滑動安全隱患的坡體之內。測點以監測對象等高線具有差異的直線進行均勻分布。通過測得每一處的傾斜角度，求出位移曲線，便可獲得每一位置處的深部位移量。

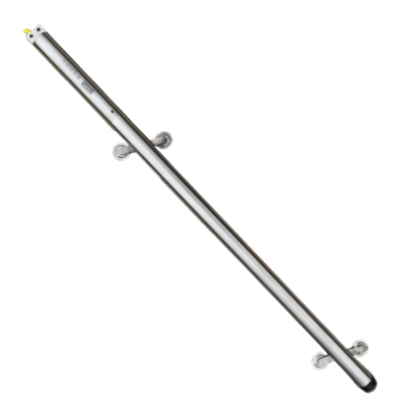

固定式傾斜儀

● 測量數據準確，具備高精度及高靈敏度；

● 精準度媲美進口產品，故障率低；

●反應快速并具有良好的長期穩定性；

●長期監測耐久性佳，數據曲線穩定易判讀；

地下水位監測

地下水位監測的目的是掌握地下水動態和有關環境地質問題的基本規律，為了解地下水變化、保護地質環境、防治地質災害提供依據。地下水位測點以經濟、適用為原則，布置在死水位、惡劣地質環境及深溝等處。

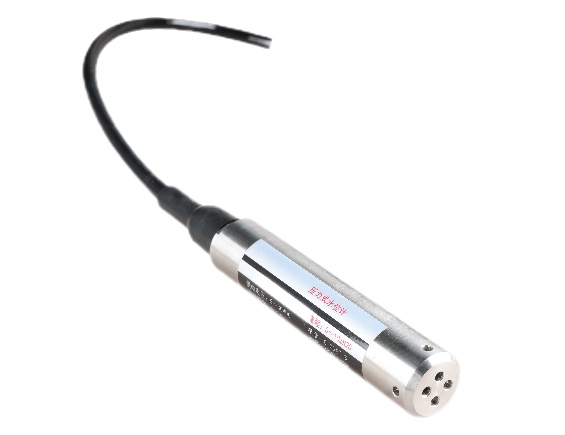

投入式水位計

● 水位溫度一體化測量；

● 全量程數字化校準，全溫區溫度誤差補償；

●電源反接保護、過電壓保護；

●抗浪涌、電磁干擾；

地表裂縫監測

地表裂縫是地表巖層、土體在自然因素或人為(抽水、灌溉、開挖等)作用下，產生開裂并在地面形成一定長度和寬度的裂縫的一種宏觀地表破壞現象。地表裂縫監測選用拉線式位移計，對地表裂縫進行在線監測，實時關注裂縫變化情況，是一種有效的防災減災措施。

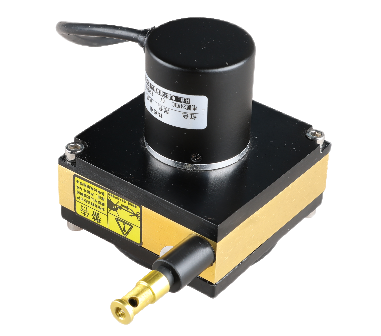

拉線式位移計

●密封性好，測量精度高，溫度誤差小，壽命長；

● 精度高、量程大、防護等級高；

●具有完善的防雷過壓保護，良好的防水密封性；

環境監測

環境監測包括降雨量、環境溫濕度、風速風向等內容。邊坡環境監測是輔助管理人員搜集信息、對潛在的地質災害風險加強戒備的重要手段，通常，降雨量及風速風向監測點布置在邊坡的地勢較高且無遮擋處。

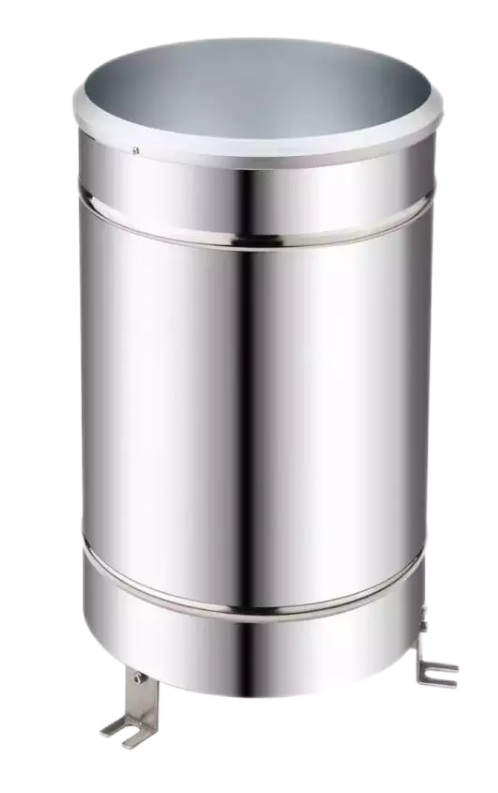

翻斗式雨量計

●  安裝方便，特別適用于野外快速安裝；

●電源輸入接口支持6-30V直流電源，支持高低壓和防反接保護；

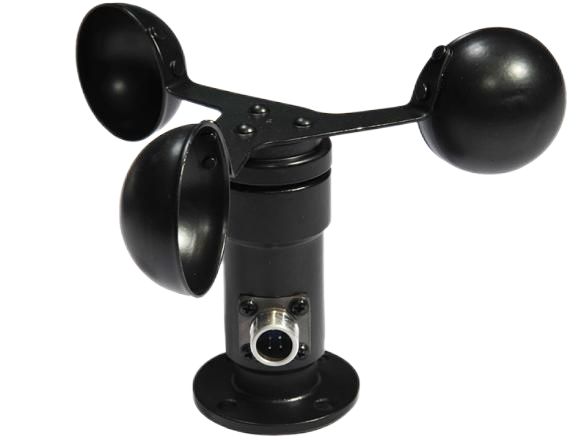

風速傳感器

● 風杯選用碳纖維制作，強度高；

●杯體內置信號處理單元；

●按需輸出相應的風速信號；

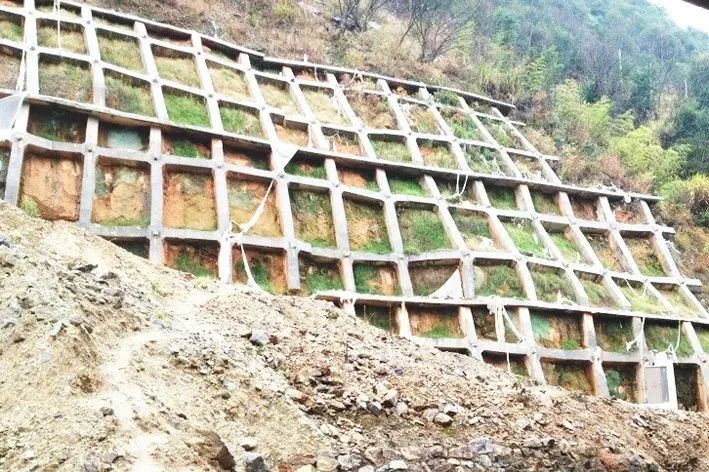

擋土墻壓力及錨索受力監測對于一些地質條件特殊的邊坡，往往會增加錨索錨桿以及擋土墻等，以增加坡體的穩定性。錨桿是將拉力傳至穩定巖土層的構件，施工時鉆孔的深度必須超過滑動面的埋深，并在穩定的巖土層中達到足夠的有效錨固長度。為了解邊坡的穩定性，需對擋土墻、錨桿錨索受力進行監測，擋土墻壓力監測選用土壓力計，錨索受力監測選用錨索計，錨桿應力監測選用鋼筋計。

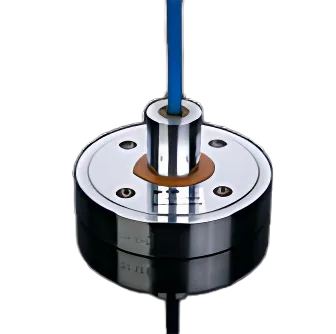

土壓力計

● 廣泛適用于長期測量邊坡防護壩、防波堤、護岸；

●電纜長度可定制，加裝測溫功能，加裝智能編碼；

邊坡安全預警平臺

司南導航邊坡安全預警平臺是一套基于物聯網云架構，結合多年國土地災自動化監測應用與行業專家經驗，集數據管理、展示、交互等功能，融合行業專業分析于一體，服務于形變監測行業應用的企業級展示平臺。，時長02:38

邊坡安全預警平臺

●北斗高精度定位結合多種傳感器，形成系統化、立體化的監測網；

● 全天候24小時自動監測，實時掌握邊坡安全狀態；

● 支持智能觸發閾值，多平臺同步預警；

●  實現基礎資料管理，為邊坡安全分析提供歷史數據；

02、邊坡安全監測系統的典型應用

司南導航邊坡安全監測預警系統已成功應用于鐵路、高速公路、露天礦、排土場等場景的邊坡監測，為有效降低滑坡事故的風險，提高作業效率和安全生產水平貢獻力量。

京張高鐵沿線邊坡監測

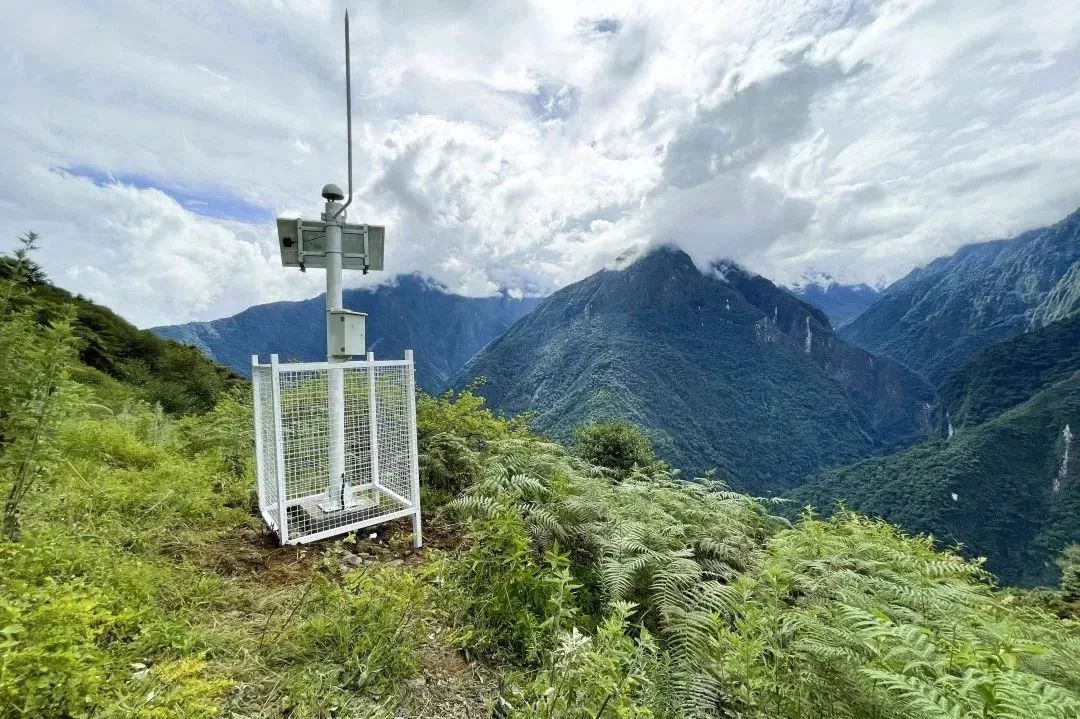

西藏林芝滑坡監測

寧武高速鄭和段邊坡監測

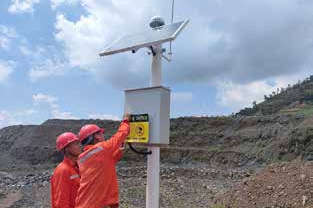

扎尼河露天礦邊坡監測

四川某銅礦排土場監測

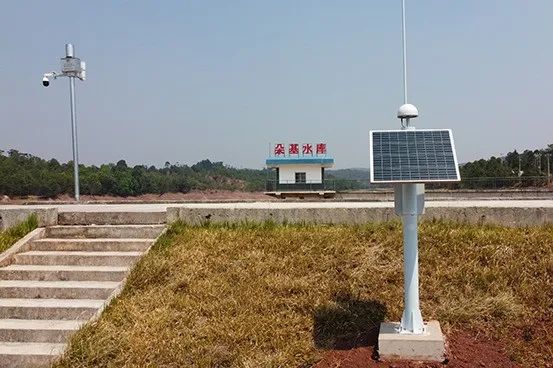

云南省普洱市水庫滑坡監測

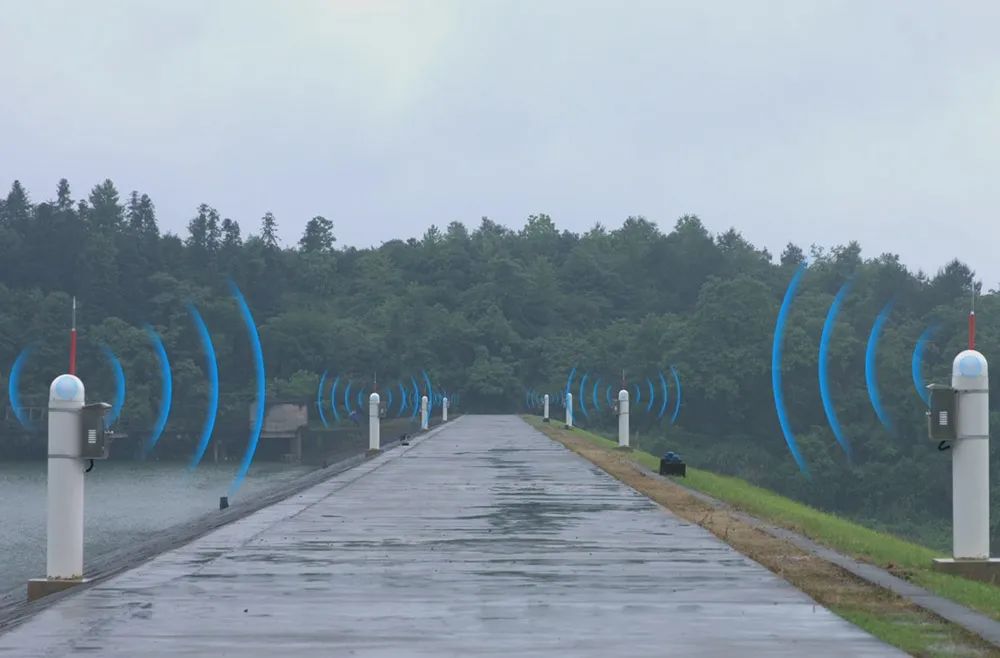

江西水庫大壩邊坡監測

五強溪水電站邊坡監測
