產品特性
1.工業級三防設計，寬電壓，低功耗，高穩定性
2.開關量三極管OC門輸出，便于PLC或MCU連接
3.檢測狀態紅綠指示燈分開顯示，更直觀

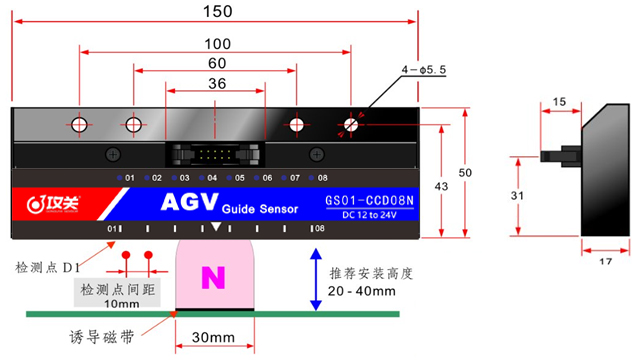

4.標型8點位分布，間距10mm
5.兼容國內外同規格產品，更高性價比

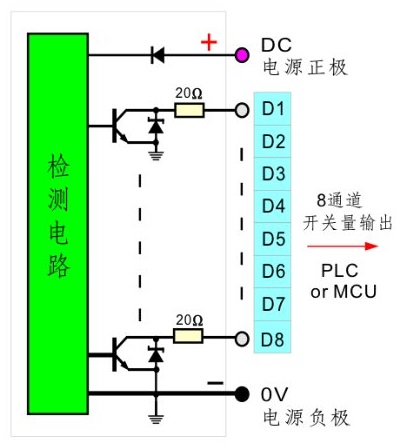

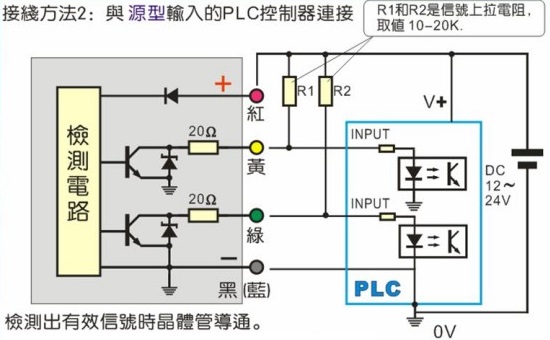

輸入輸出原理圖

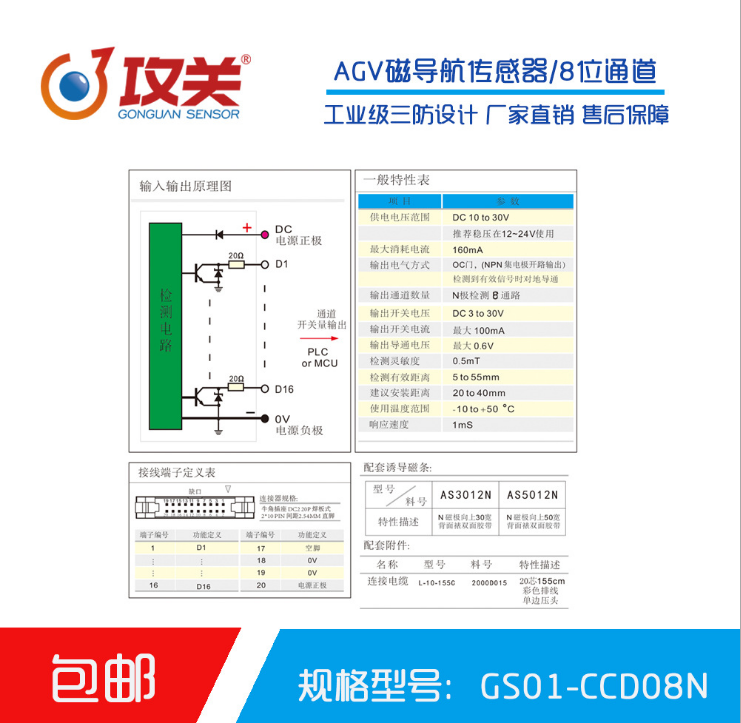

技術參數
名 稱 | 參 數 |
供電電壓范圍 | DC 10 to 30V |
最大消耗電流 | 55mA |
輸出電氣方式 | OC門，NPN集電極開路輸出，檢測到有效信號時對地導通 |
輸出通道數量 | 8通道，N極檢測 |
輸出開關電流 | 最大50mA |
最大導通電壓 | 最大0.6V |
檢測靈敏度 | 0.5MT |
檢測有效距離 | 5 to 60mm |
建議安裝距離 | 20 to 40mm |
使用溫度范圍 | -10 to 50℃ |
響應速度 | 1ms |

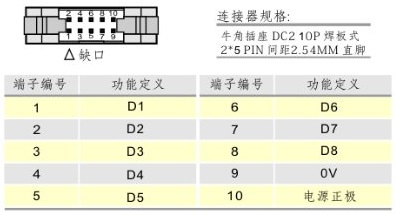

接線端子定義
注意事項：
為保證產品長期穩定工作，避免接觸油污、化學腐蝕、強酸強堿；為避免磁性干擾，檢測范圍內不應存在其他磁性物體。
工作時傳感器垂直于磁條，各個方向的傾斜角度小于10度。
定期清潔傳感器，防止金屬粉塵附著。

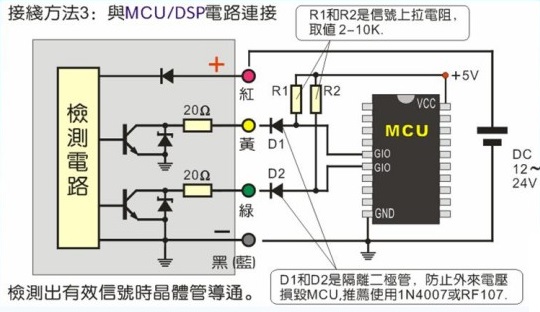

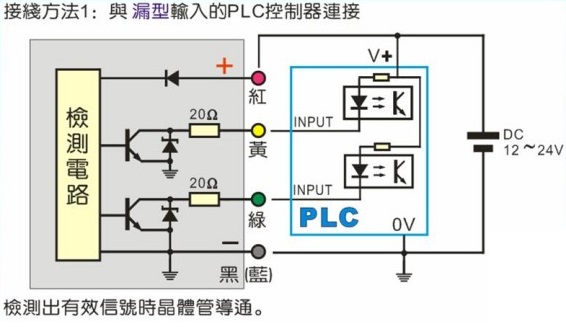

確保配線正確，電壓在允許范圍內。
勿損壞保修標簽，以免影響保修權益。
