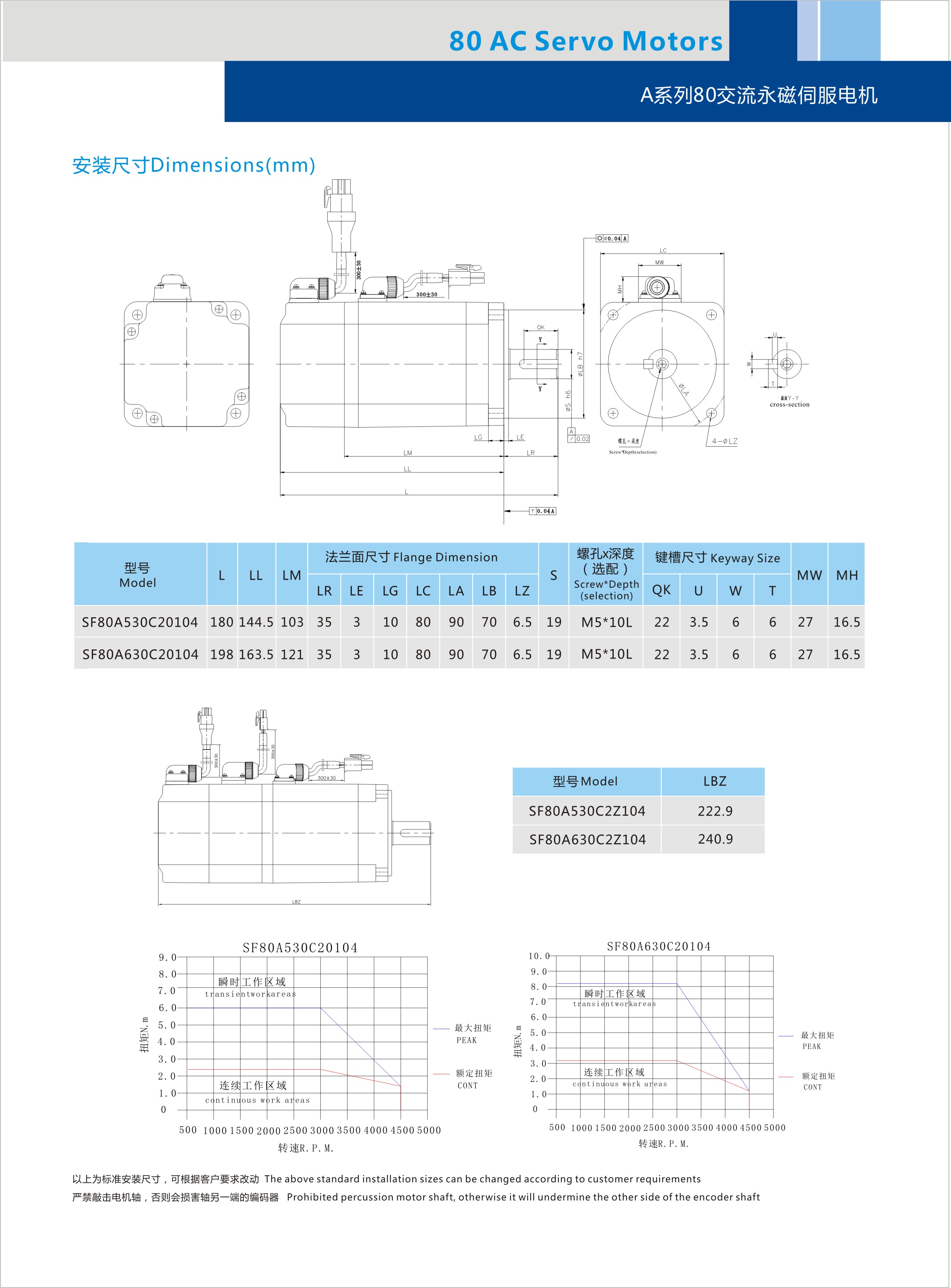

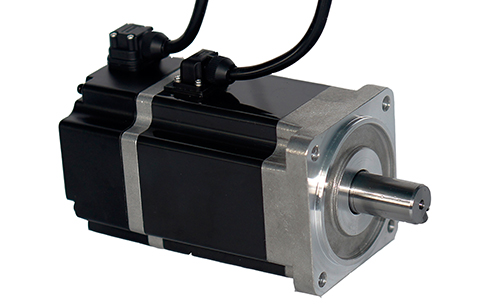

零部件| 電機型號 | SF80A530C20104 | 額定功率（KW） | 0.75 |
| 額定轉矩（Nm） | 2.39 | 額定轉速 | 3000 |
| 最大轉矩（Nm） | 6 | 額定電流（A） | 4.2 |
| 適配驅動電壓（V） | AC220 | 轉子慣量(kg.m2) | 0.924 x 10-4 |
| 轉矩系數(N.m/A) | 0.6 | 電壓常數(V/1000R/min) | 40.8 |
| 電器時間常數（ms） | 12.3 | 線電阻（Ω） | 1.47 |
| 線電感（mH） | 18.1 | 線反電勢常數（V/krpm） | 40.8 |
| 極對數 | 4（可選配5對極） | 編碼器線數(PPR) | 2500 |
| 電機絕緣等級 | F | 防護等級 | IP65 |
| 使用環境 | 環境溫度-20°C~50°C環境濕度小于90%（無結露） | 電機長度(MM) | 145 |
| 電機重量 | 2.92 | 電機帶制動重量 | 3.62 |
| 電機繞組插座 | 繞組引線 | U | V | W | PE |
| 插座編號 | 1 | 2 | 3 | 4 |
| 編碼線側插座（絕對值） | 信號公針定義 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 公針排列編號 | 屏蔽 | 5V | 0V | SD+ | SD- | VB+ | VB- |
| 編碼線側插座（十五式） | 信號公針定義 | 屏蔽 | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- |
| 公針排列編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
