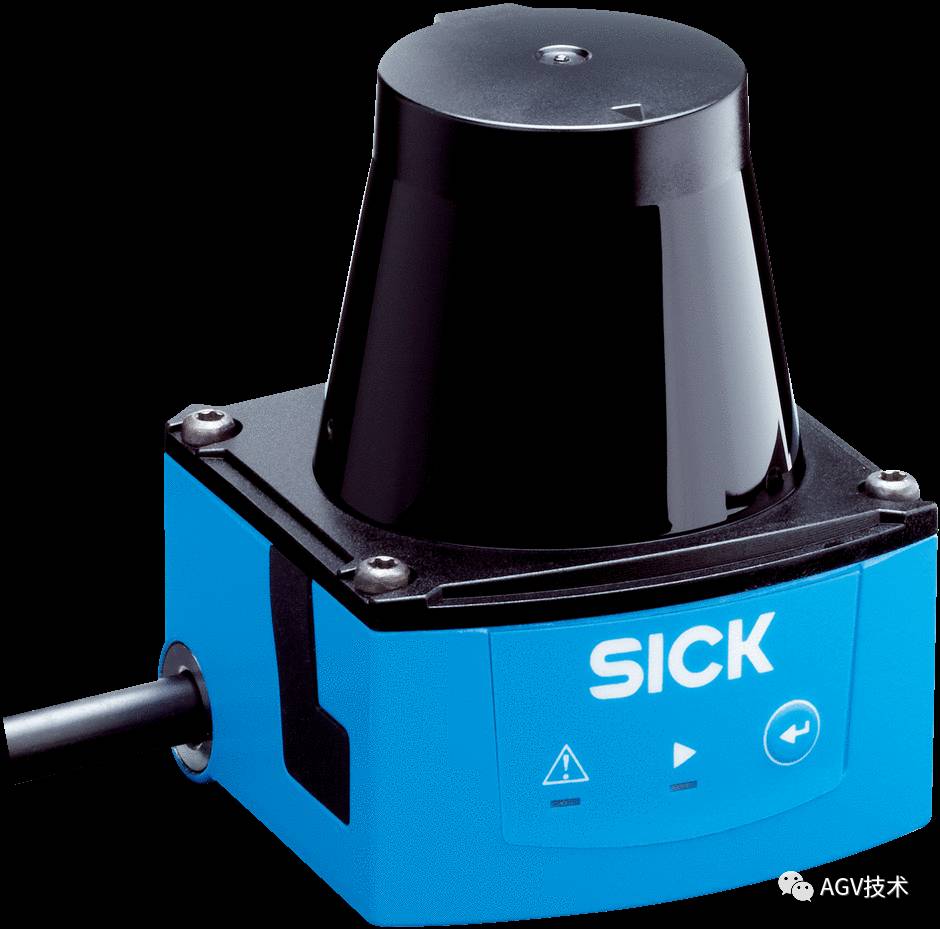

TiM3xx 是激光掃描儀的下一代產品。該傳感器使用新型的 HDDM 技術，該技術憑借極高的測量準確度和環境光抗擾度將機器停機時間降至最低。TiM3xx 的設計實現了達 4 m 的監控區–并且其位于極緊湊的外殼內。通過“觸摸和示教”功能，現在無需電腦就能設置監控區。其 16 個預配置的區域組（各包含 3 個區域），這些區域組通過輸入開關控制進行選擇，能實現快速、簡單的調試。TiM3xx 是靈活、低成本且易于操作的激光掃描儀，用于物流和工廠自動化的動態和靜態應用。憑借其低消耗功率和堅實、符合工業的設計，TiM3xx 最適合用于無人運輸車 (FTF) 和其他車輛。可選配保護外殼和震動吸收器。

性能概述

客戶權益

無需電腦就能設置“觸摸和示教”參數

小巧、輕便且節能的傳感器

包含智能軟件算法的評估區域

參數接口，可以從安裝設備的一側觸及

是市場上結構最緊湊的激光掃描儀之一

符合工業的設計

低消耗功率（標準 4 W）

無需電腦就能設置“觸摸和示教”參數

小巧、輕便且節能的傳感器

包含智能軟件算法的評估區域

參數接口，可以從安裝設備的一側觸及是市場上結構最緊湊的激光掃描儀之一

符合工業的設計

低消耗功率（標準 4 W）

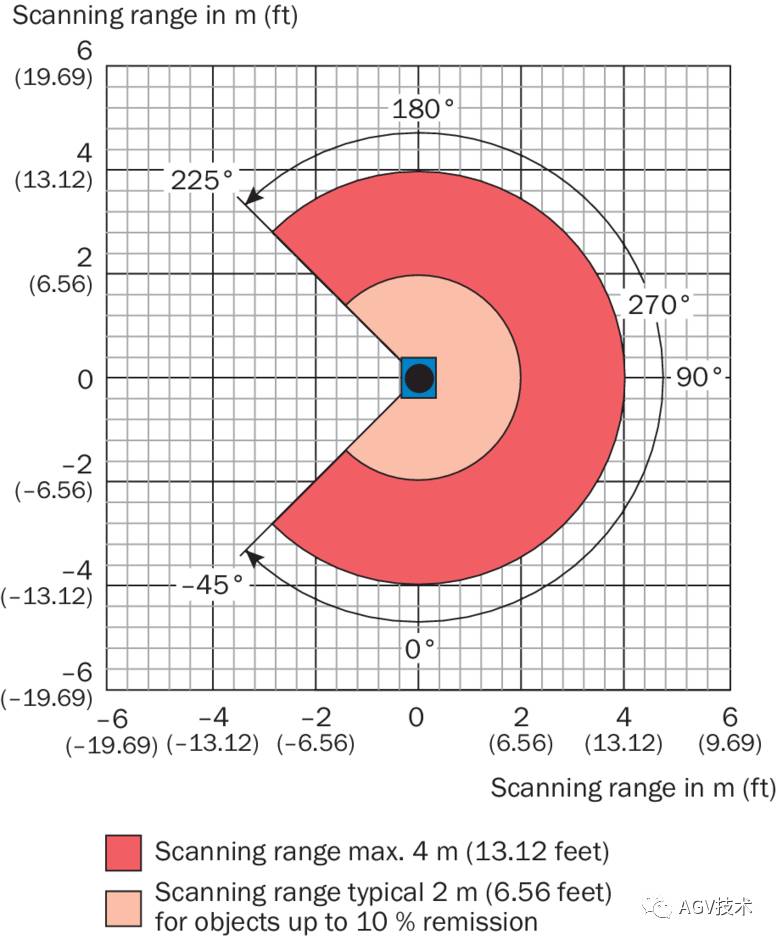

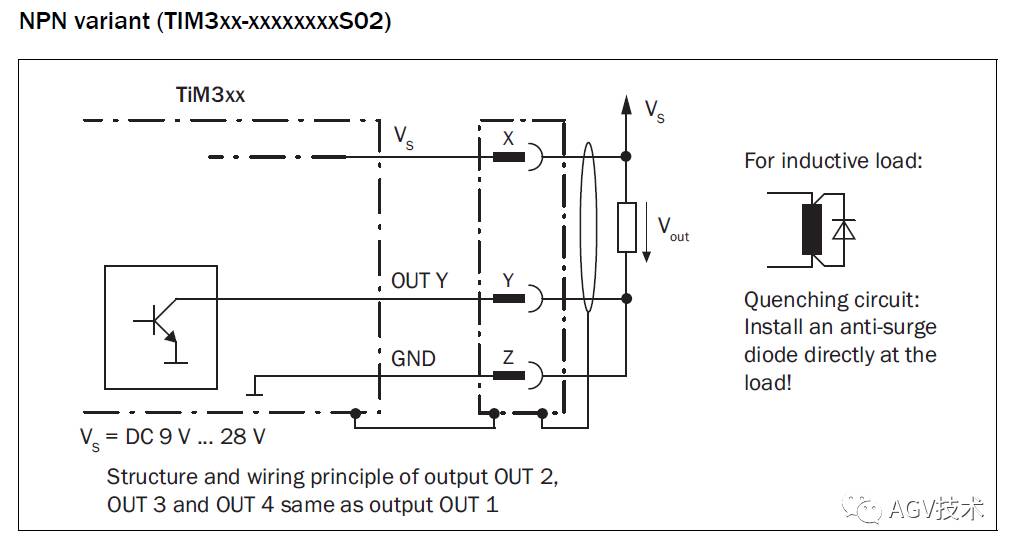

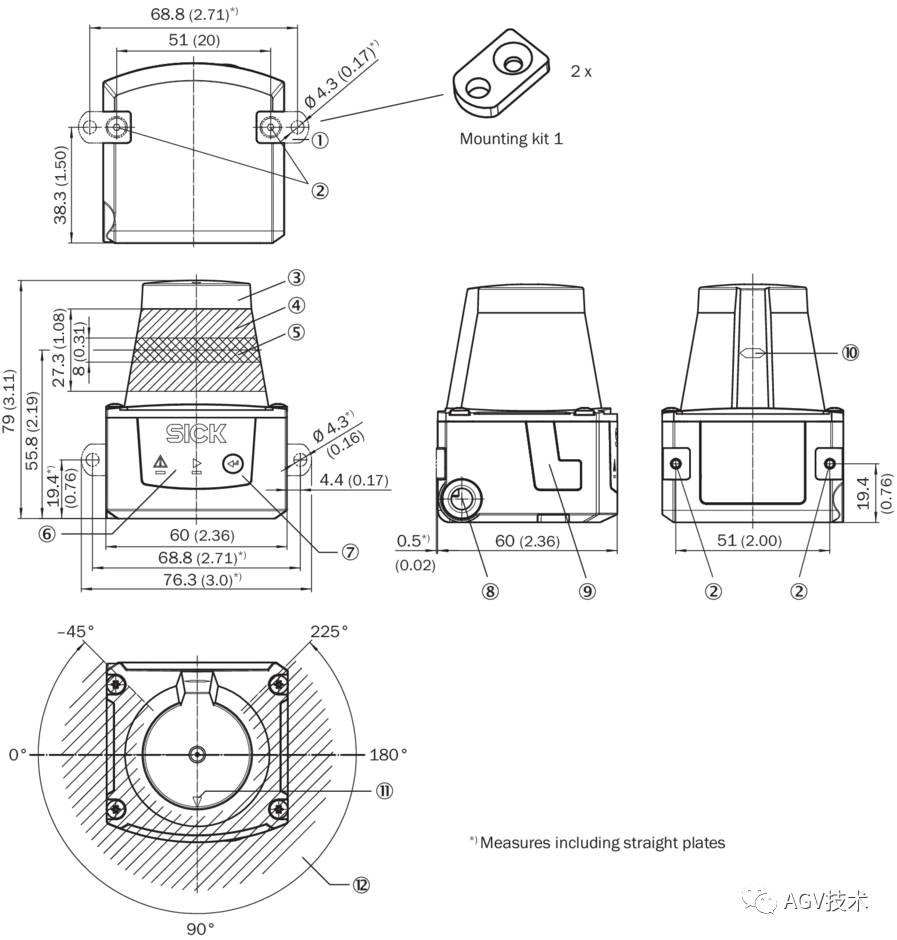

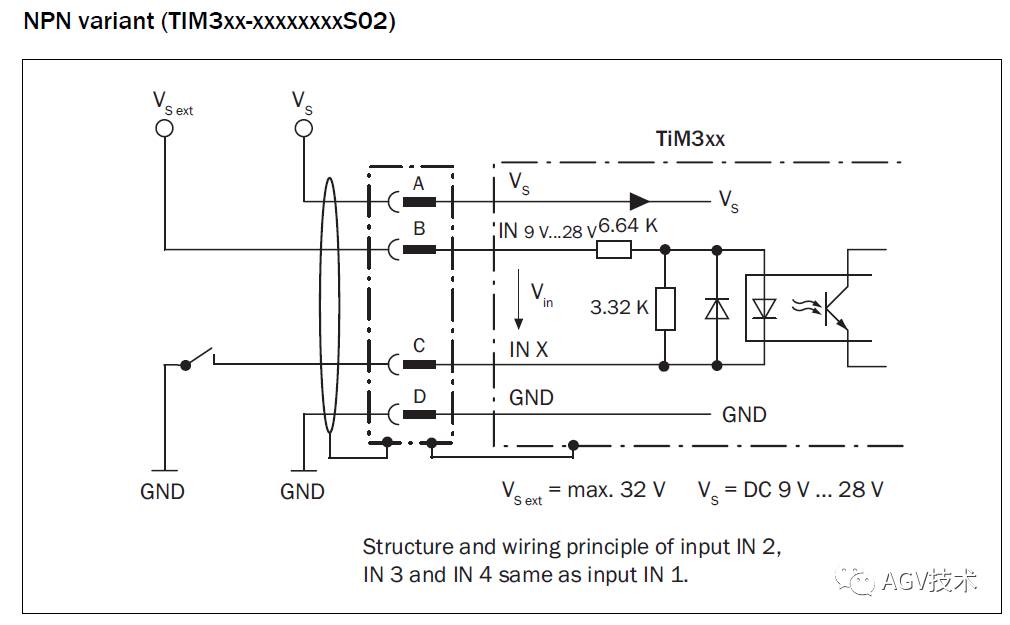

TIM輸入控制

TIM輸出控制

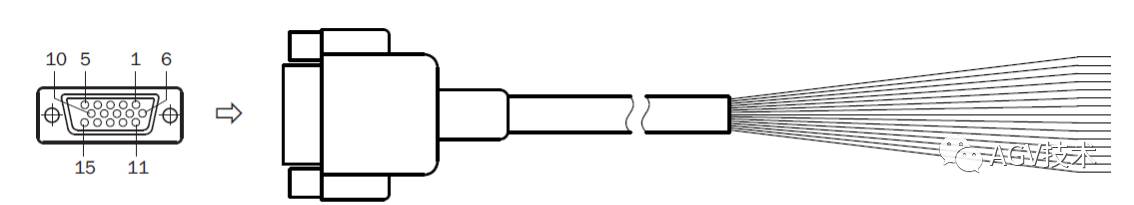

PIN#	線纜顏色	信號	功能
1	紅色Red	DC 9V-28V	供電電壓
2	紫色Purple	N.C.
3	黃色Yellow	N.C.
4	紅黑Red+Black	OUT4	開關量輸出4（定位/錯誤）
5	黑色Black	GND
6	淺藍Light blue	N.C.
7	深藍Dark blue	N.C.
8	青綠或淺灰 turquoise/light gray	IN1
9	綠色Green	IN2
10	灰色Gray	IN3
11	粉絲Pink	IN4
12	棕色Brown	OUT1	開關量輸出 1（最內層）
13	橙色Orange	OUT2	開關量輸出 2（中間層）
14	白色White	OUT3	開關量輸出 3 (最外層)
15	白黑White+Black	PNP:INGND NPN:IN 9V-28V	輸入共端 (PNP 型接 GND,NPN 型接 VCC)
	屏蔽層Metal

產品特點
應用領域	Indoor
開關輸入端	4
輸出信號開關裝置	3 (NPN, 另外，1 x“Device Ready（設備就緒）”)
延遲時間	134 ms ... 30,000 ms (可調)
待機時間	67 ms ... 10,000 ms (可調)
光學信號	2 LEDs (ON, 開關狀態)

性能
響應時間	Typ. 134 ms
可識別的物體形狀?	幾乎任何形狀
系統錯誤	± 40 mm ¹⁾
持續錯誤	30 mm ¹⁾
集成應用	包含靈活區域的評估區域
區域組數量	16 三區域 (48 區域, 其中 1 個三區域（3 個機動區域）可直接在掃描儀上進行配置)
同步的評估情況	1 (3 區域)

接口
USB	?
備注	Micro-USB
開關輸入端	4
輸出信號開關裝置	3 (NPN, 另外，1 x“Device Ready（設備就緒）”)
延遲時間	134 ms ... 30,000 ms (可調)
待機時間	67 ms ... 10,000 ms (可調)
光學信號	2 LEDs (ON, 開關狀態)

機械/電子參數
電氣連接	1 x 12 針 M12 設備插頭 (0.8 m)
工作電壓	9 V DC ... 28 V DC
功耗	Typ. 4 W
外殼顏色	淡藍色 (RAL 5012)
外殼防護等級	IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)
防護等級	III (IEC 61140:2016-1)
重量	150 g, 無連接電纜

環境參數
物體反射率	4 % ... > 1,000 % (反色器)
電磁兼容性	IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005
抗振動	IEC 60068-2-6:2007
抗沖擊能力	IEC 60068-2-27:2008
工作環境溫度	–10 °C ... +50 °C
儲存溫度范圍	–30 °C ... +70 °C
抗環境光能力	15,000 lx
