目 錄

  1、動力電池全尺寸量測

  2、電池極柱平面度和極性正反檢測

  3、電芯殼體六面檢測（凹坑等）

  4、電池邊緣毛刺檢測

  5、電池焊接質量檢測

背 景

  近年來，隨著電動汽車的快速發展，如何解決電動汽車所帶來的安全問題，又成為汽車行業的新的話題和難點。由于人們對新事物的認知有個過程，初期難免抱有懷疑和不信任的態度，所以任何一次有關電動汽車的安全事故，都會導致公眾對電動汽車安全性的疑慮進一步加深，阻礙電動汽車的發展和普及。

  因此，很多廠家針對動力電池提出了一系列的檢測需求，下面讓我們簡單介紹該檢測應用。

動力電池全尺寸量測

應用概述

  · 測量要求（FOV=350mm）

  1）上表面平整度，四角平整度。精度0.04mm以內；

  2）模塊的xy尺寸、安裝孔尺寸和位置。精度在0.04或0.05mm以內。

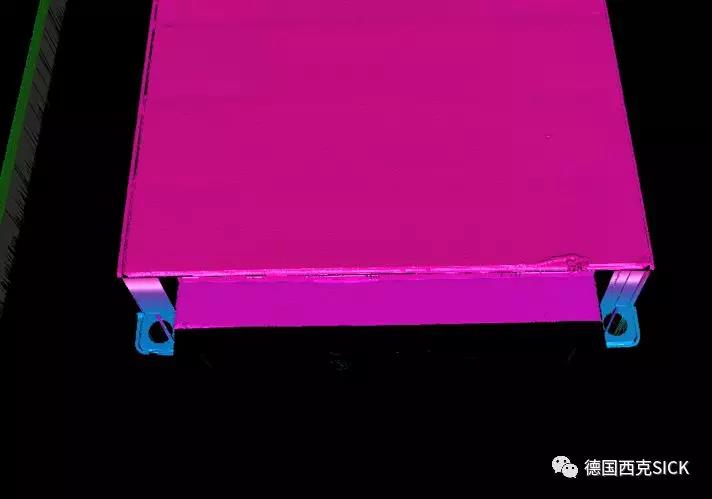

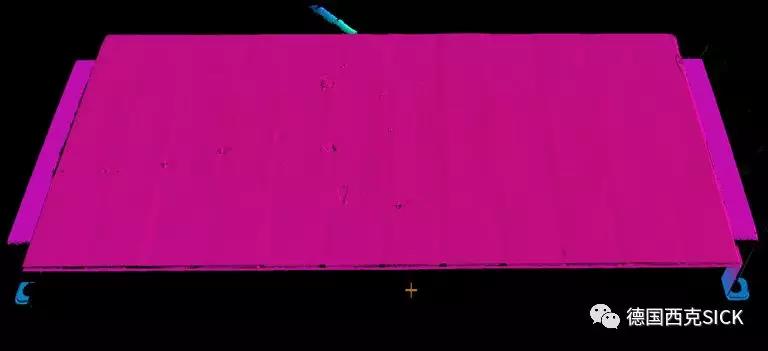

應用實例

電池極柱平面度和極性正反檢測

應用概述

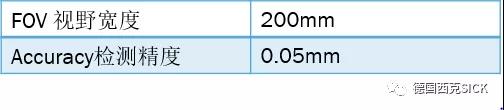

  ·測量要求（FOV=200mm）

  1）所有電池上表面的平整度，精度0.05mm以內；

  2）對每個蓄電池表面進行正負檢查。

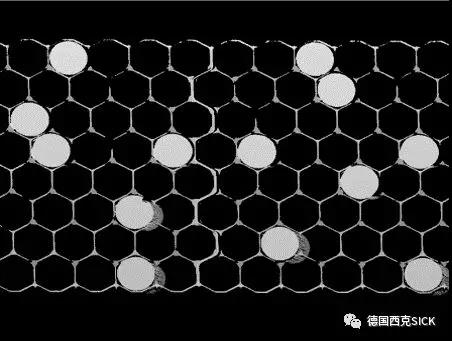

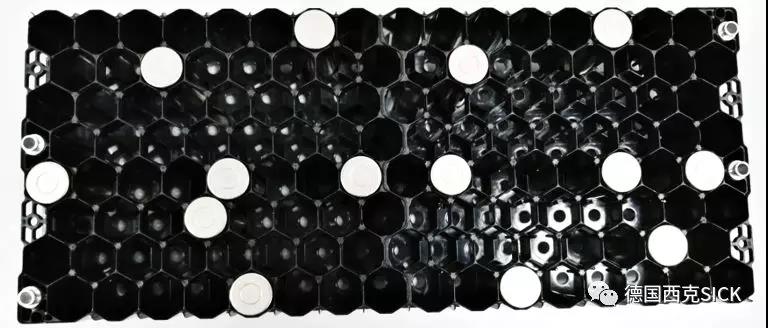

應用實例

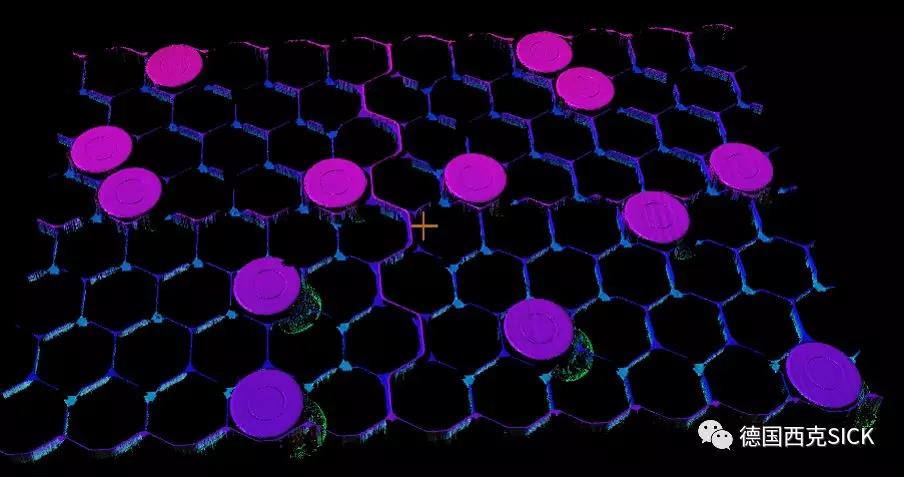

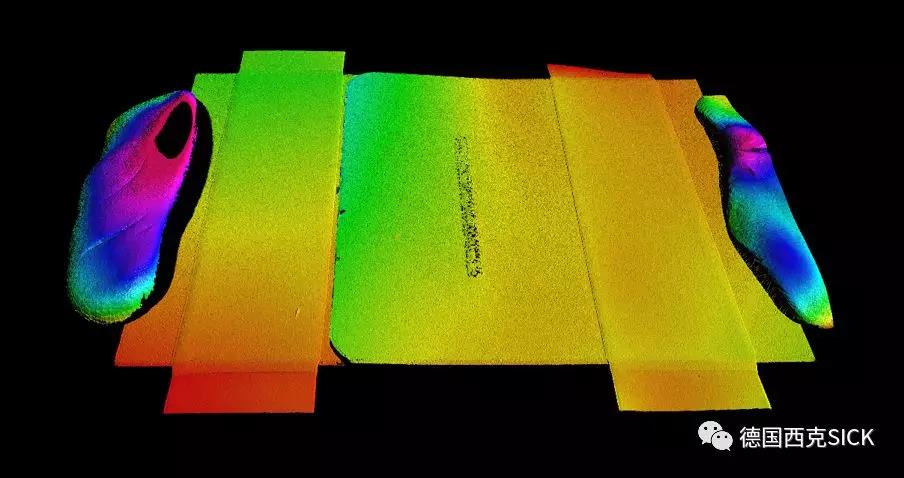

▲ 偽3D彩色圖

電芯殼體表面凹坑檢測

應用概述

  1）檢測要求：

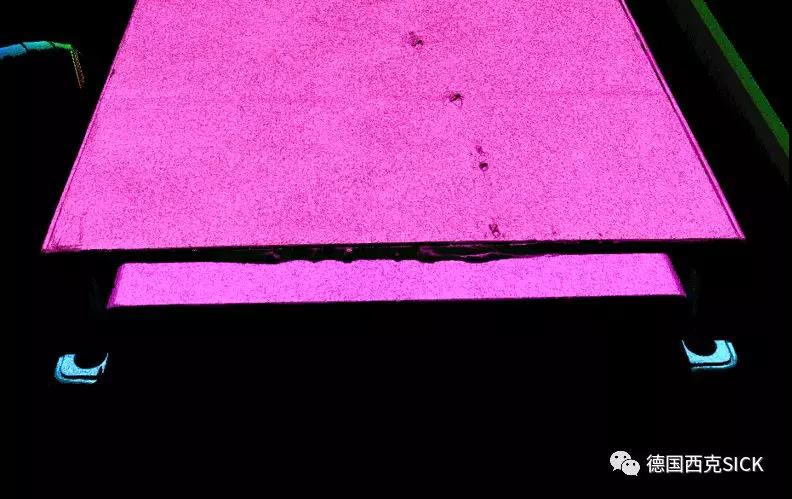

  動力電池六面檢測：凹坑

  2）凹坑要求：

  大面深度≤0.2mm，三側面深度≤0.5mm，長度1mm*寬度1mm；

  其余面要求≤長度0.5mm*寬度0.5mm*深度0.5mm；

  大于此范圍的凹坑需要能檢出。

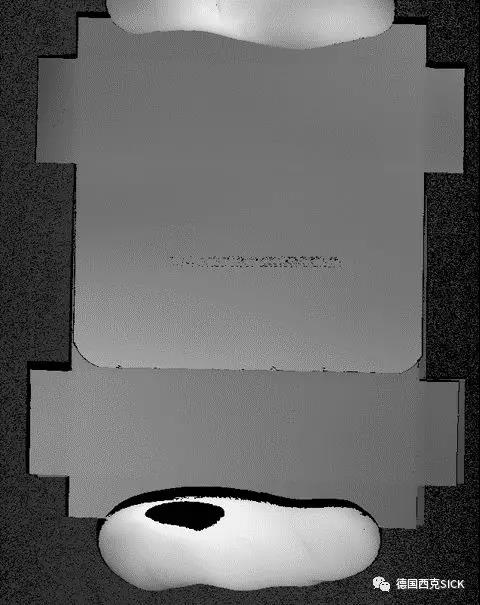

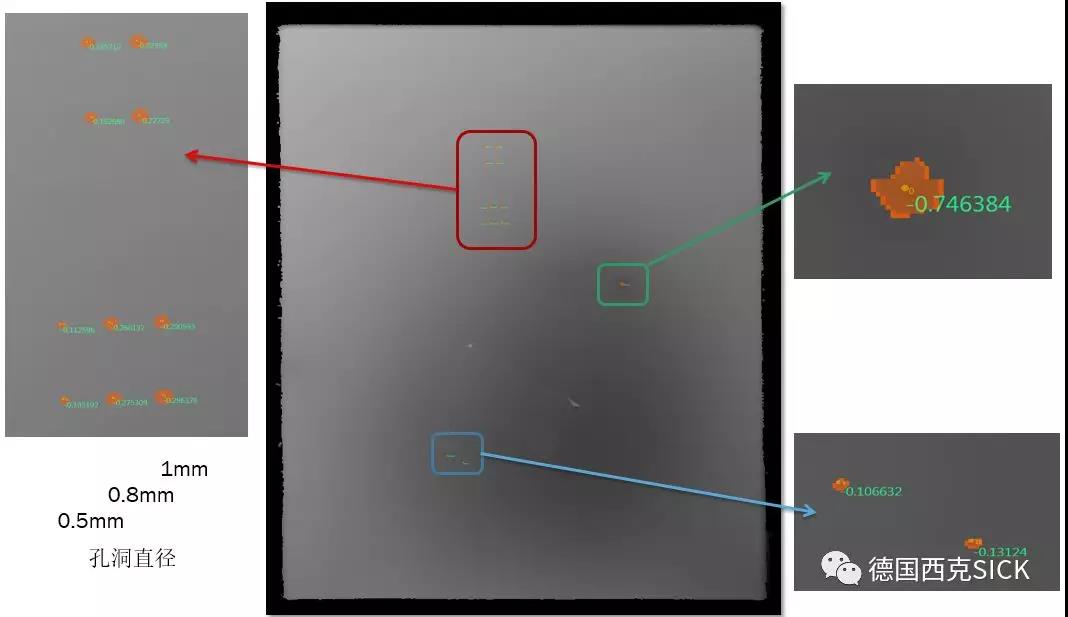

檢測效果

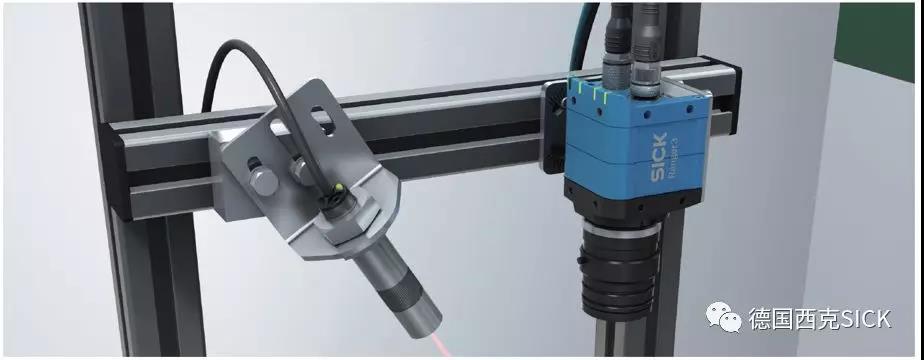

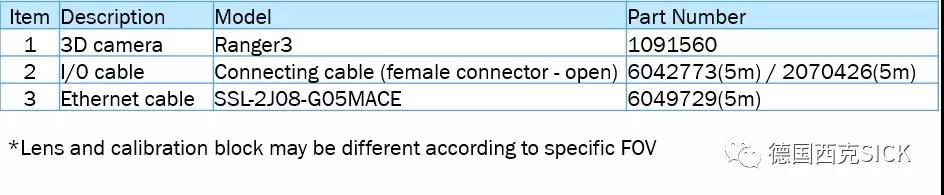

西克方案和優勢

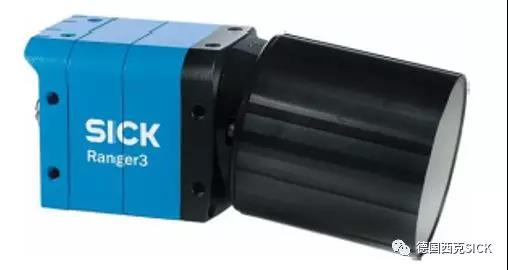

  √ SICK 自主設計傳感器；

  √采用ROCC（ Rapid On-Chip Calculation ）技術，處理速度高達 154 億像素/秒；

  √極高分辨率: 2560 x 832 pixels (6μm x 6μm)；

  √極高掃描速率：在全幅模式下掃描速率為 7k Hz，最大掃描速率可達46k Hz（2560*128）；

  √極高靈活性：可以靈活搭配不同激光、鏡頭、沙姆片在不同環境應用。

電池邊緣毛刺檢測

應用概述

  · 檢測要求：

  （1）電池金屬邊緣毛刺

應用實例

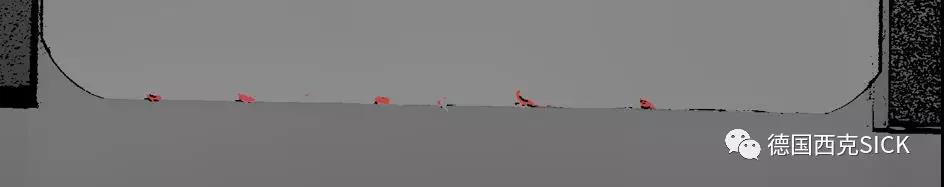

▲ 高度圖

▲ 偽3D彩色圖
