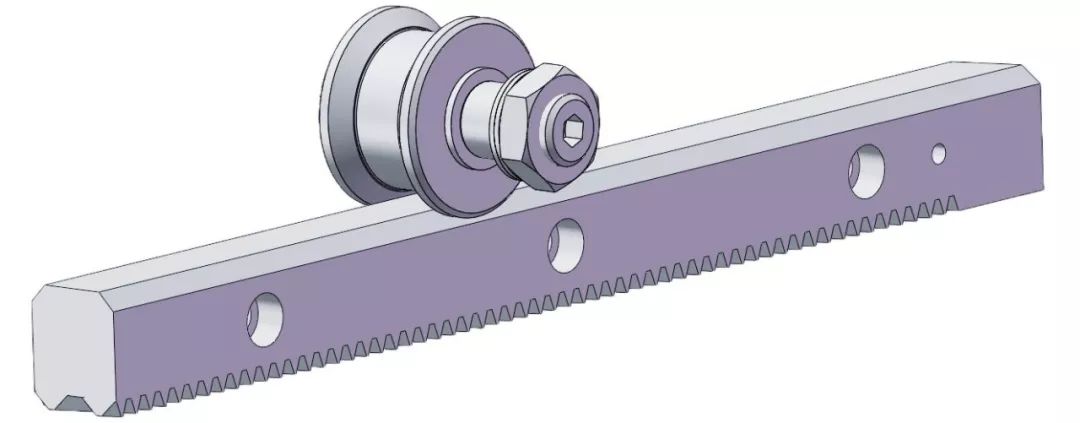

齒條導軌是將V型導軌和精密齒條集成的導軌齒條系統，可以分為直齒條導軌和斜齒條導軌等。產品具有裝配簡單、裝配長行程拼接調整簡易、移動速度快、低噪音、好更換、好維護、占用安裝空間小等優點，目前在桁架的X軸Y軸Z軸、自動化領域等等中得到廣泛應用。

V型導軌工作原理

1、直線運動，通過帶V型槽的滾輪軸承在V型導軌面上滾動實現的；帶潤滑的條件下，最高線速度可超10m/s。

V型導軌采用精密加工工藝：V型導軌面采用表面淬硬工藝，表面硬度為HRC58-62；可精密研磨，表面粗糙度達N5。作為高速直線導軌得到了廣泛的應用，實現準確定位的功能。

2、滾輪軸承中的滾動體、鋼球或圓錐滾子和V型導軌面不接觸，導軌上的污染物和滾動體沒有直接接觸的機會；同時軸承具有良好的密封性能，防止了污染物進入滾輪軸承的內部接觸滾輪體和污染潤滑脂。

3、V型滾輪和V型導軌的接觸為成90度V型角的兩根線，這兩根線和滾輪的中心軸線斜交，并繞著它高速旋轉；這兩根線和V型導軌面的接觸屬于瞬時接觸，高速接近導軌面，瞬時接觸，再高速離開；這樣的話，就通過V型滾輪的“線”不停地對導軌面進行“刮擦”，可以很好地保證導軌面的清潔，所以說V型導軌具有自清潔的功能。

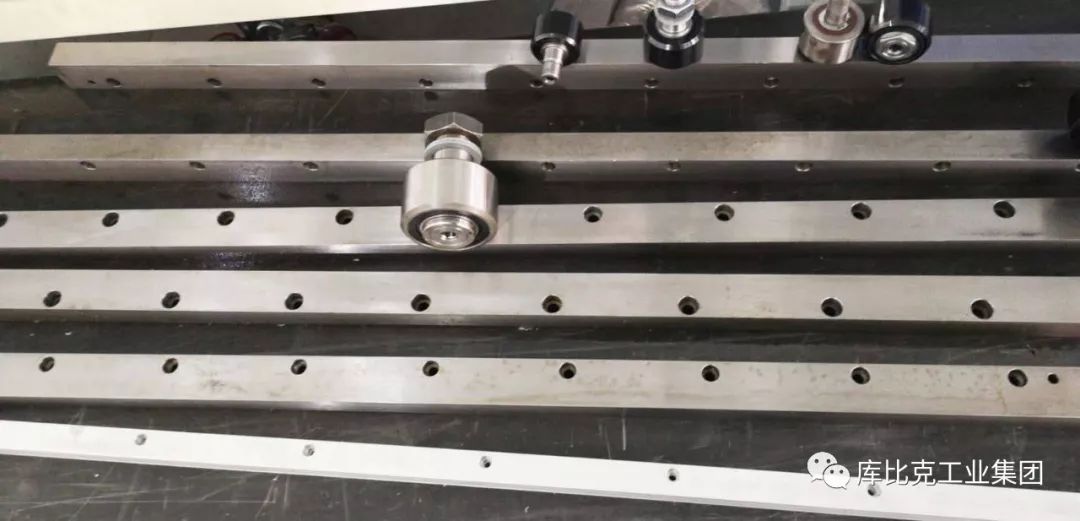

V型導軌制造工藝

通過優化工藝路線，配以相應工裝夾具，實現齒條導軌的加工，需保證導軌V形面與驅動齒輪間尺寸精度。

V型齒條導軌配以軸承滾輪，具有使用周期長，反應速度快，對環境要求低等特點。

齒條導軌安裝

1、清理安裝面，保持清潔干凈。

2、導軌齒條預緊螺絲，讓螺絲在螺絲孔中間位置，弓形鉗順序夾緊導軌螺絲孔位置，緊固螺絲。

3、兩根齒條以上拼接，使用反扣齒規固定齒距離，弓形鉗夾緊齒規，前后移動后一根齒條使得齒規和齒條正常接觸，緊固螺絲。
