占地數千平方米的現代物流中心，可容納上萬個貨架和數百萬件商品。處在這樣的環境下，只有當倉庫管理系統能夠監控每個物料的位置，揀配訂單的過程才能實現完全的自動化。為啟動訂單的自動揀選，倉庫管理系統會發出一個命令，將相應的存儲貨架運輸到卸貨站。運輸機器人等此類自主移動小車執行搬運任務，將貨架抬離位置后從倉庫可靠地運輸至卸貨站，然后由員工將所需的物品進行取出、揀選和包裝，最后由運輸機器人將貨架運送回至一個空的區域。

1.目標

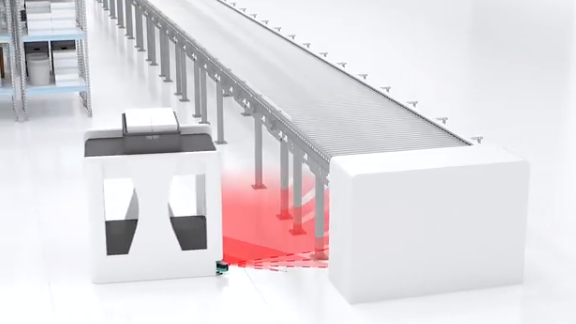

自主移動小車每天行駛數公里，必須確保其可靠運行。如果需要進行手動干預，就意味著不得不關閉整個存儲區域。因此，防止機器人、貨架和掉落的貨品之間發生碰撞，對于維持平穩順暢的工作流程至關重要。在這個價格敏感型的細分市場中，類似自主移動小車數量龐大，對于傳感器技術的要求，往往趨同——因機器人所提供的安裝空間十分有限，所以，使用的設備外形需相對緊湊；傳感器也需相對堅固，以便應用于這類車輛；同時，無需采取人員防護措施，所用傳感器的激光等級不高于1級；用戶所期待的傳感器檢測能力和角分辨率需盡可能的性能卓越；此外，檢測范圍需要很寬，并且在不同平面上進行測量，以便獲得更加可靠的測量結果。

2.解決方案

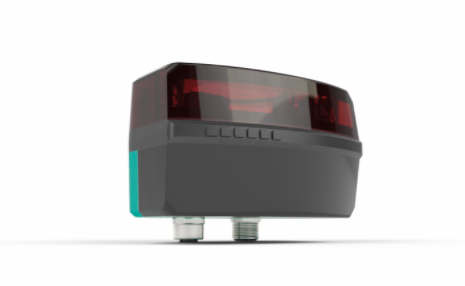

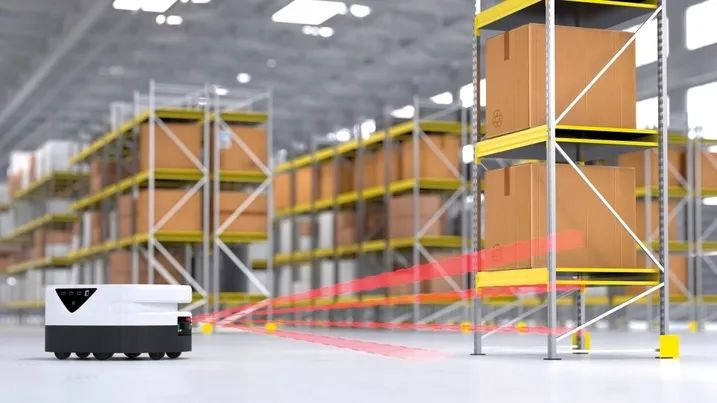

R2300 3D多層激光掃描儀能提供可靠的防撞數據，因此非常適合于此類車輛的需求。掃描儀能夠在四個掃描平面進行測量，可水平監控車輛前方直至地面的整個區域。結合運輸車輛的移動，掃描儀可對車輛環境進行空間監控并反復檢測障礙物。精確的小光斑和高達 0.1° 精度的角分辨率，意味著即使是非常小的結構和輪廓也能夠可靠地檢測到。3-D LiDAR 傳感器還支持自動車輛導航，其高采樣率和測量密度能夠可靠地避免碰撞。通過以太網接口傳輸準確的數據，支持特定應用開發設計的使用。

點擊播放視頻

3.技術特性

• 測量范圍：白色（90％）10 m，黑色（10％）4 m

• 測量速率：50 kHz

• 掃描角度：100°

• 掃描速率：25 / 12.5 Hz

• 角分辨率：0.1°

• 距離測量精度：30毫米（1西格瑪）

• 測量速率：每次掃描高達 4,000 像素

4.產品優勢

緊湊的外殼設計，可確保 R2300 3D 多層激光掃描儀節省安裝空間，該設備可通過四個 M5 螺孔和一個插頭連接輕松集成。在調試期間，集成的引導激光器，用作四個平面快速對準的輔助裝置。傳感器使用非常簡單的方法來傳輸 3D 信息，以掌握復雜的環境條件，使R2300 能夠在單個設備中實現多種應用的解決方案 —— 例如防撞和導航。

5.特性一覽

亮點




• 經濟高效且可靠的3D空間的目標物檢測

• 四個掃描平面的檢測范圍，實現防撞和導航

• 精確的光斑和高角度分辨率，可檢測小型結構和輪廓

• 高采樣率和測量密度

• 傳輸準確的數據，支持特定應用的開發設計
