Zimmer Group HF145-001 系列風冷主軸功率為6 kW，最高轉速為24,000 rpm。照片由 Helios 提供

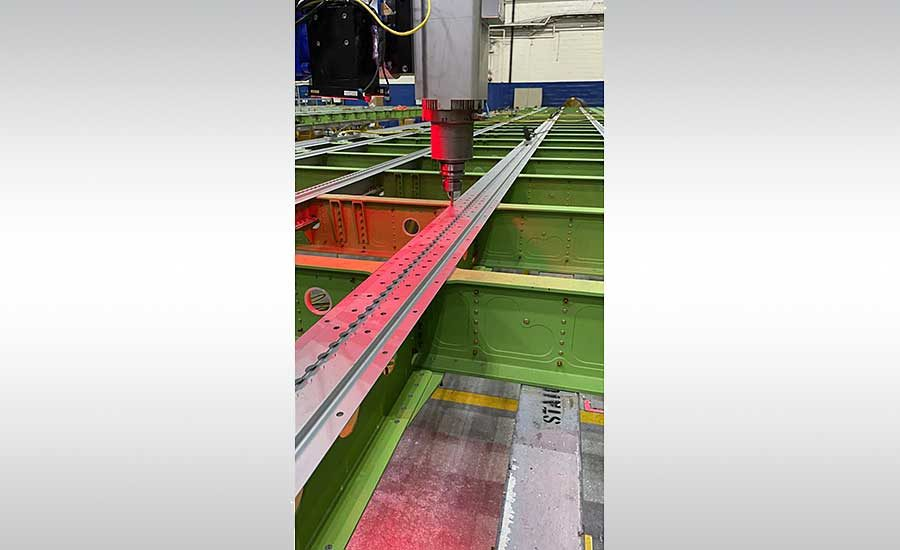

對于飛機改裝，Zimmer Group（德國齊爾默集團） 提供了一個風冷主軸，包括 EtherCAT 操作員終端和變頻器。照片由新科工程提供

COVID-19大流行病的發生對航空業的打擊特別大。數以千計的航班被取消。在某些情況下，整個機隊被停放和停產。即使現在，美國的航空客運量仍未恢復。例如，2022年10月13日，有2,396,663人通過TSA機場檢查站。這比2020年10月13日的乘客數量增加了一倍多，但與2019年10月13日相比，仍然下降了7%以上。

大流行病縮減的不僅僅是客運量。空運，包括航空郵件，也受到了不利影響。這是因為客機運輸的貨物約占世界空運量的50%。事實證明，每一片云彩都有一線希望，貨運航空公司非常樂意填補這一空白。在過去的兩年里，許多航空公司的銷售額創下了新高。

在航空貨運熱潮和網絡商務增長的推動下，將閑置客機改裝成貨機的需求正在增加，這一過程被稱為P2F。基于目前的市場，分析家們預計對P2F改裝的需求將不斷增長，這一趨勢將使飛機制造商、維修公司、航空公司和租賃公司受益。

P2F轉換在技術上很復雜。它需要高素質的技術人員和大量的零件，這些零件的加工必須協調，以確保及時完成。僅僅在幾年前，P2F流程中的許多步驟都是手動進行的。然而，今天，這些過程正越來越多地被自動化。

加強客機的地板結構以適應更重的有效載荷，就是這樣一個勞動密集型的過程。它涉及到鉆成千上萬的孔。為了完成這項任務，總部位于新加坡的ST Engineering Aerospace Ltd.--一家飛機改裝專家--依靠一個機器人單元。ST工程公司與同樣位于新加坡的Helios應用系統公司合作，設計和建造該單元。

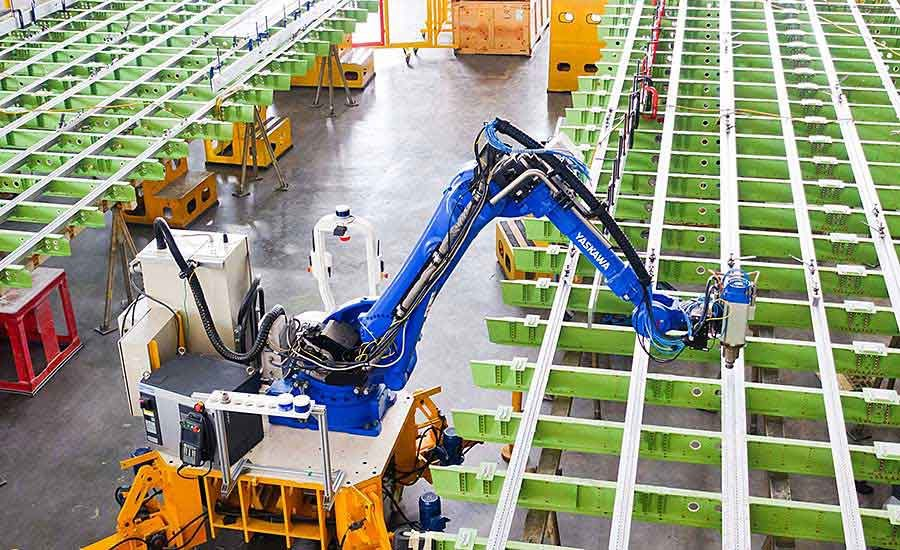

在ST工程公司位于帕亞利巴爾附近的工廠里，機器人單元在波音767-300ER飛機的地板網格上鉆了幾十個孔，以便按照波音的標準將其改裝成貨機。為了做到這一點，該單元沿著地板結構移動，使機器人能夠按照預定的計劃鉆孔。該單元位于一個機庫中，與改裝后的飛機相鄰，非常方便。該單元包括一個帶有液壓升降機的移動平臺，一個有效載荷為180公斤的六軸機器人，一個帶有Helios公司開發的特殊圖像處理系統的臂端工具，一個功率為6千瓦的電主軸，以及一個用于自動換刀的空心柄錐體夾具。

除了同心度和高速等參數外，選擇合適的主軸最重要的前提條件是可以通過換刀裝置輕松地將其與現有的機器人相匹配。Helios在德國萊茵瑙的自動化專家Zimmer集團找到了它要找的東西。

Zimmer在全球有13個分支機構，其中三個在亞洲。Zimmer向Helios提供了HF145-001系列風冷主軸，該主軸的額定功率為6千瓦，最高轉速為24,000轉/分。該主軸配備了EtherCAT操作終端、電纜和變頻器。該主軸特別適用于具有集成安全技術的精確定位任務。它在低速或高速運行時都能很好地工作。變頻器提供了最佳的功率輸出，與主軸完美協調。

為了在未來的應用中更加靈活，該主軸被直接安裝在一個換刀器上，也是來自Zimmer。換刀器允許主軸與另一個工具或處理單元交換，因此機器人可以完成一個以上的任務。除了工具交換器外，Zimmer還提供了一個用于存放各種工具的存儲站。

Zimmer為主軸提供了現場總線連接（EtherCAT），還負責該裝置的參數化。Zimmer還在安裝期間幫助Helios，并在運行期間提供技術支持。

"由于主軸的剛性設計和非常平穩的運行，即使在較高的速度下，鉆孔效果也非常好。你必須記住，這些零件很輕，而且不是完全平坦的，所以視覺系統可以檢測每個孔的位置和角度。"項目經理兼Zimmer公司業務發展和戰略副總裁Sunil Raibagi說。

Helios對該電池感到滿意。"我們很欣賞作為長期合作伙伴的Zimmer集團，并且絕對相信主軸的品質。Zimmer集團提供的服務也給我們留下了特別深刻的印象，他們在整個安裝過程中一直在幫助我們。"Helios的總經理Shyi-Herng Kan說。

雖然該機器人目前專注于鉆孔平臺網格，但 ST Engineering 團隊正在與 Helios 合作對機器進行編程，以便它也可用于安裝沉頭鉚釘。ST Engineering 高級副總裁兼創新和持續改進主管 Hui Fung Lee 表示：“我們相信機器人可以很好地處理 [這些類型的過程]?！?/p>

在接下來的幾個月里，機器人還將被編程為執行其他功能并在其他飛機模型上工作，包括空中客車貨機改裝?！拔覀冎?P2F 過程非常復雜，整個轉換過程需要很多人?！盠ee 解釋道：“因此，我們一直在尋找提高生產力的方法?！?/p>

Lee 說，適合自動化的任務往往是標準化和高度重復的。從明年開始，ST Engineering 計劃通過與空客的合資企業 EFW 為其擁有的 A321-200P2F 改裝項目實現地板格柵鉆孔自動化。
