“浙江某盛產茶葉的鄉村，由于山勢綿延，地形復雜，到了雨季強降水和臺風多發，極易造成山體滑坡等地質災害。據統計，其鄉鎮存在地質災害點40余處，給群眾的生命財產安全帶來嚴重威脅。為此，司南導航“地質災害監測預警系統”落地鄉村，對發揮地質災害預警作用，守護茶鄉人民的安全做出重要貢獻。”

01

地質災害成茶山風險隱患

項目時間：2022年5月

地理位置：

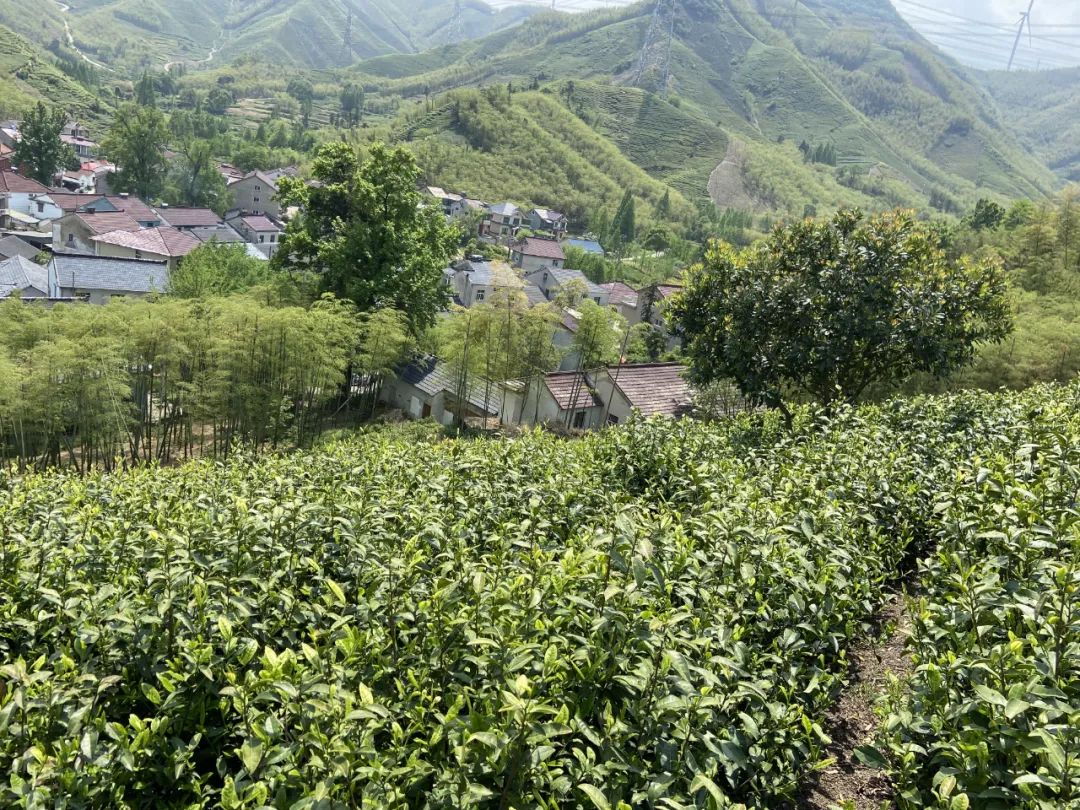

該鄉村位于浙江省南部，共有林地面積近2萬畝，其中生態公益林9千多畝，茶園2千多畝，毛竹林7千多畝。

風險隱患：

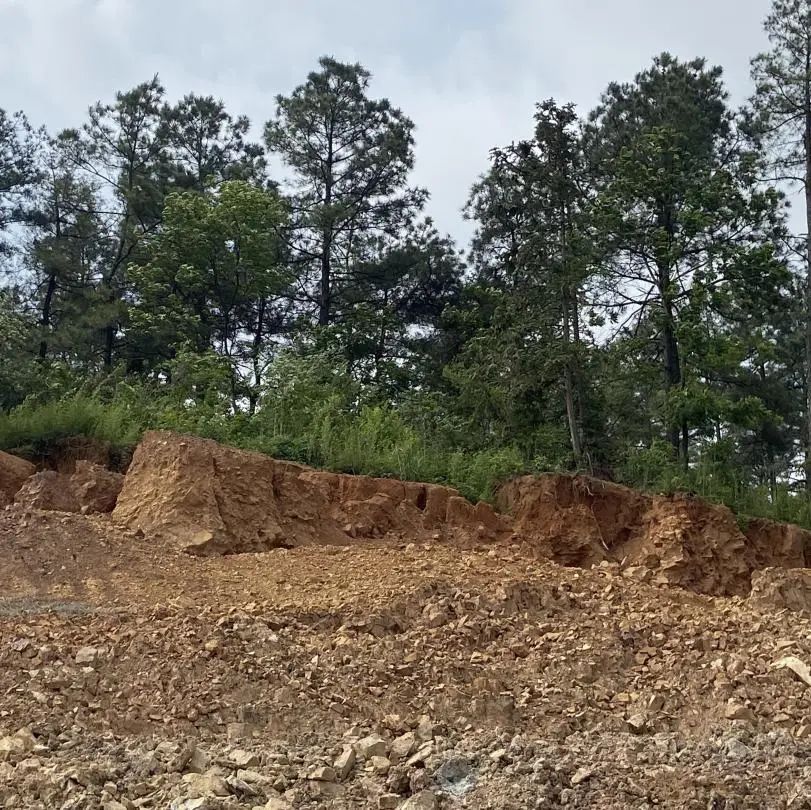

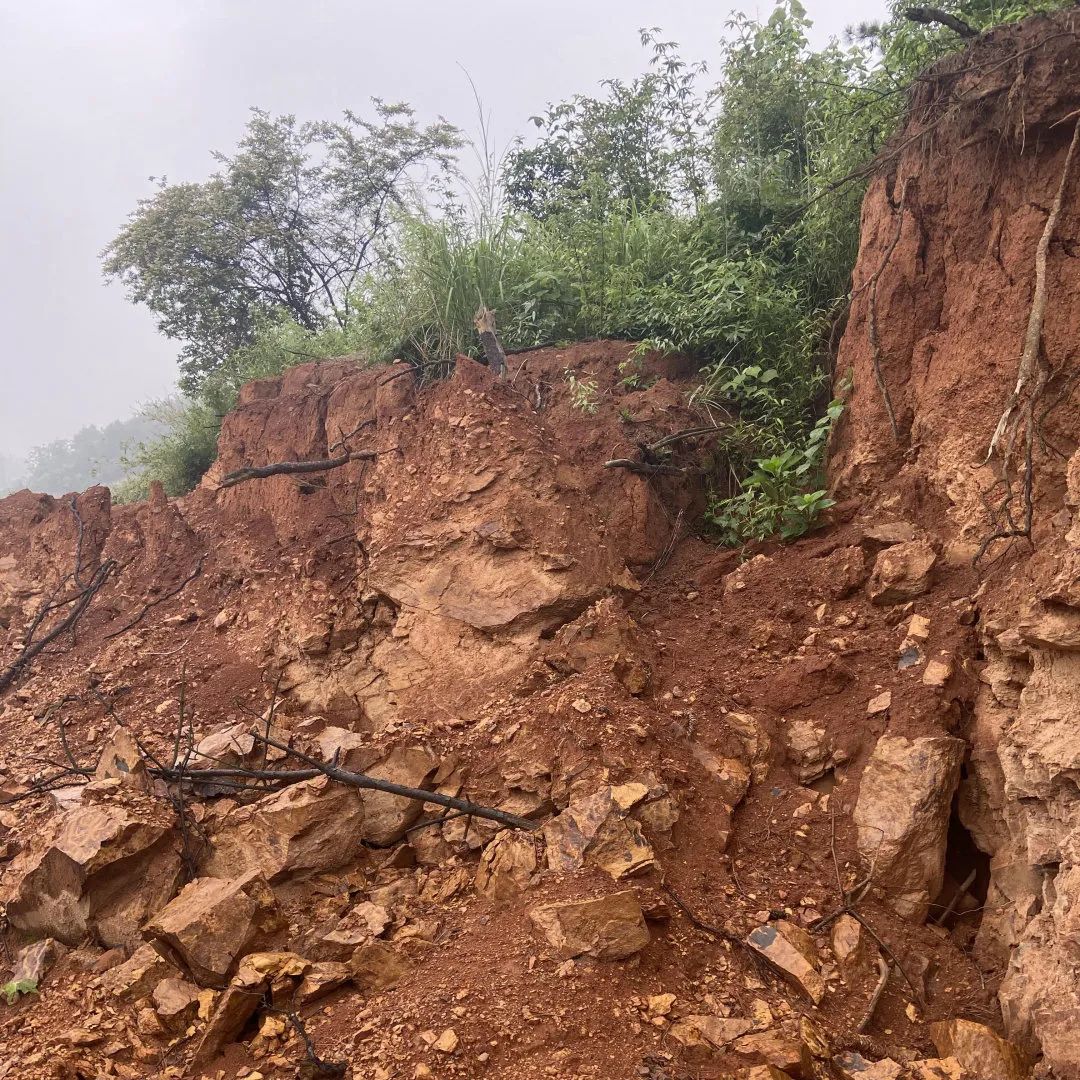

地質條件脆弱、公路擴建等形成高陡邊坡，4~6月降雨集中期容易誘發崩塌、滑坡、泥石流災害。

02

24小時毫米級監測預警

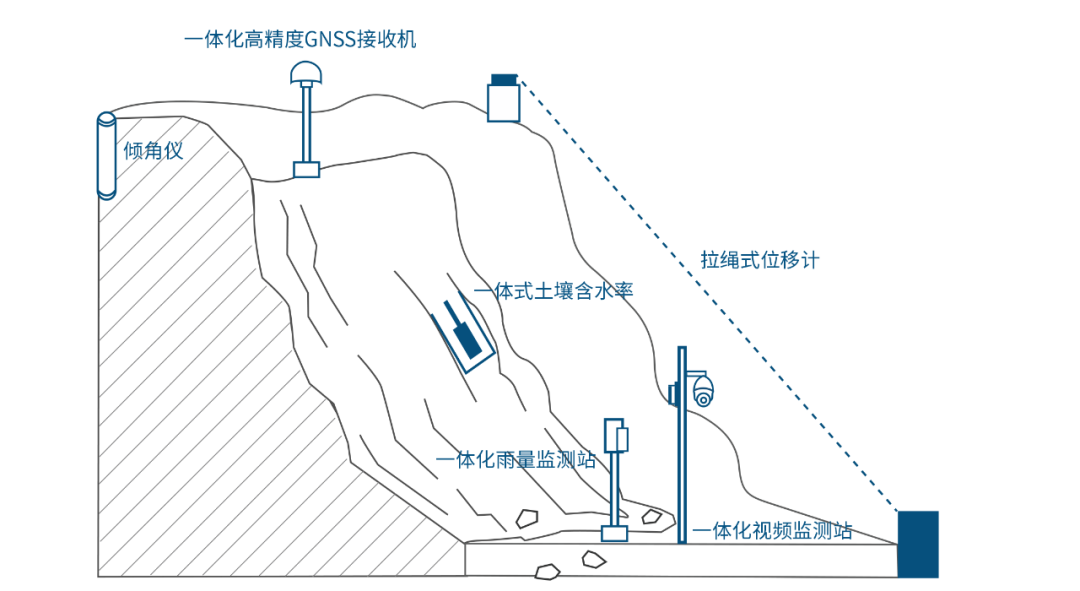

項目通過北斗高精度定位、云計算、物聯網等信息化、自動化、智能化監控測試手段，在鄉村周邊多處地質災害隱患監測點布設實時在線的地災安全監測系統，對降雨狀況、地表變形等關鍵指標信息進行長期、實時、系統地監測，時刻掌握地災隱患點的安全狀況，并通過遠程高清視頻監控及現場廣播報警功能及時發出安全預警，保障周邊地區安全。

項目亮點：

監測點位于茶山與毛竹林生態園區，遍布經濟作物。司南導航充分考慮環境保護的要求，采用高度集成化的設備，安裝簡便、占地面積少，全力避免對周圍植被和土地資源造成破壞。

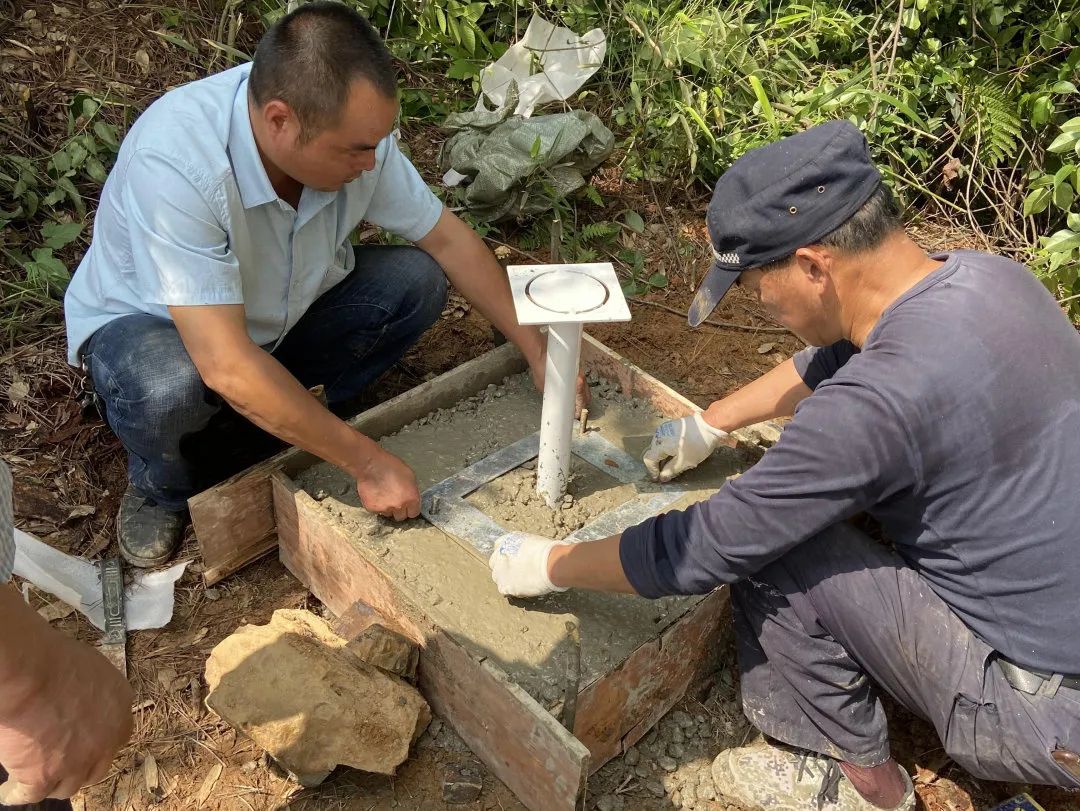

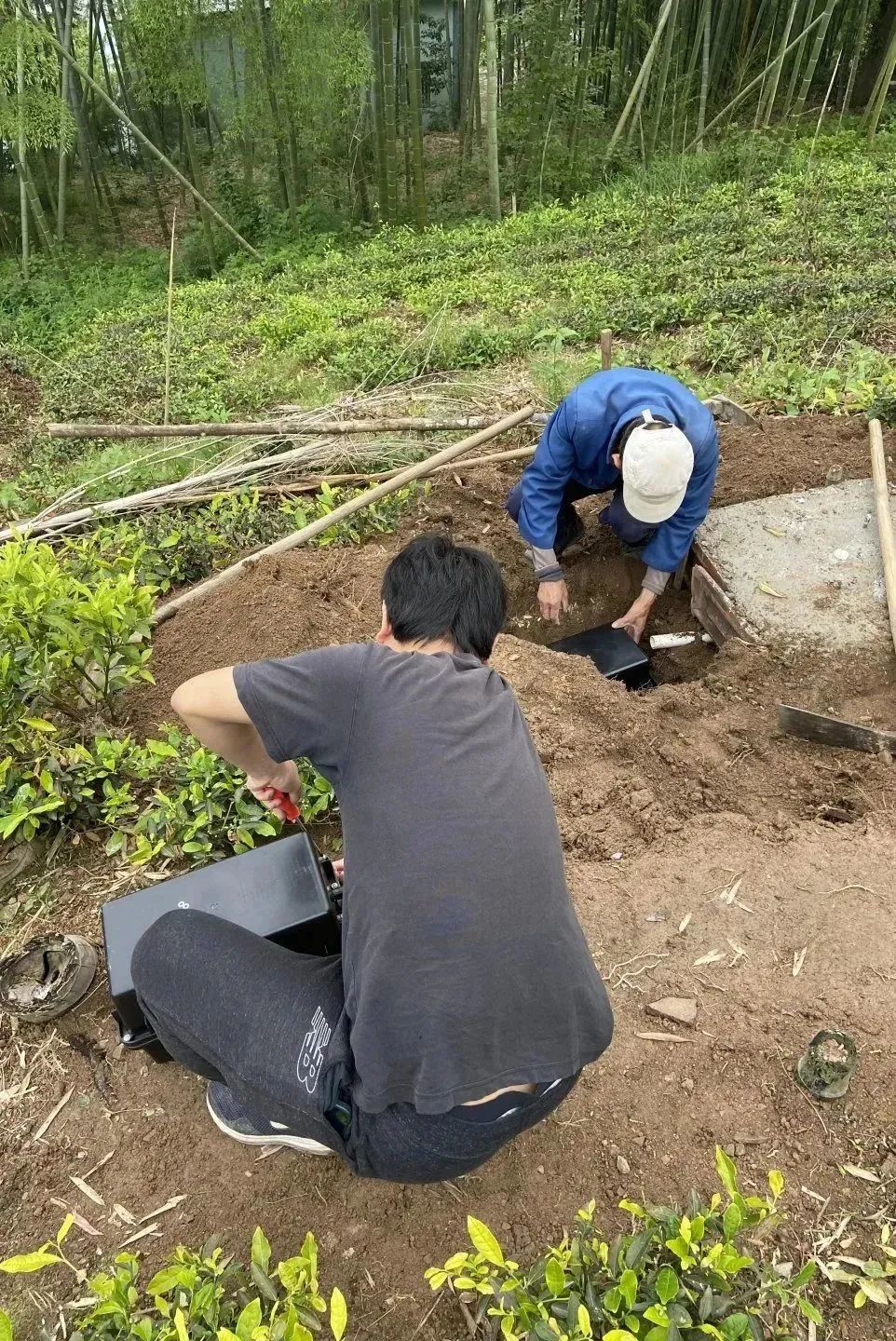

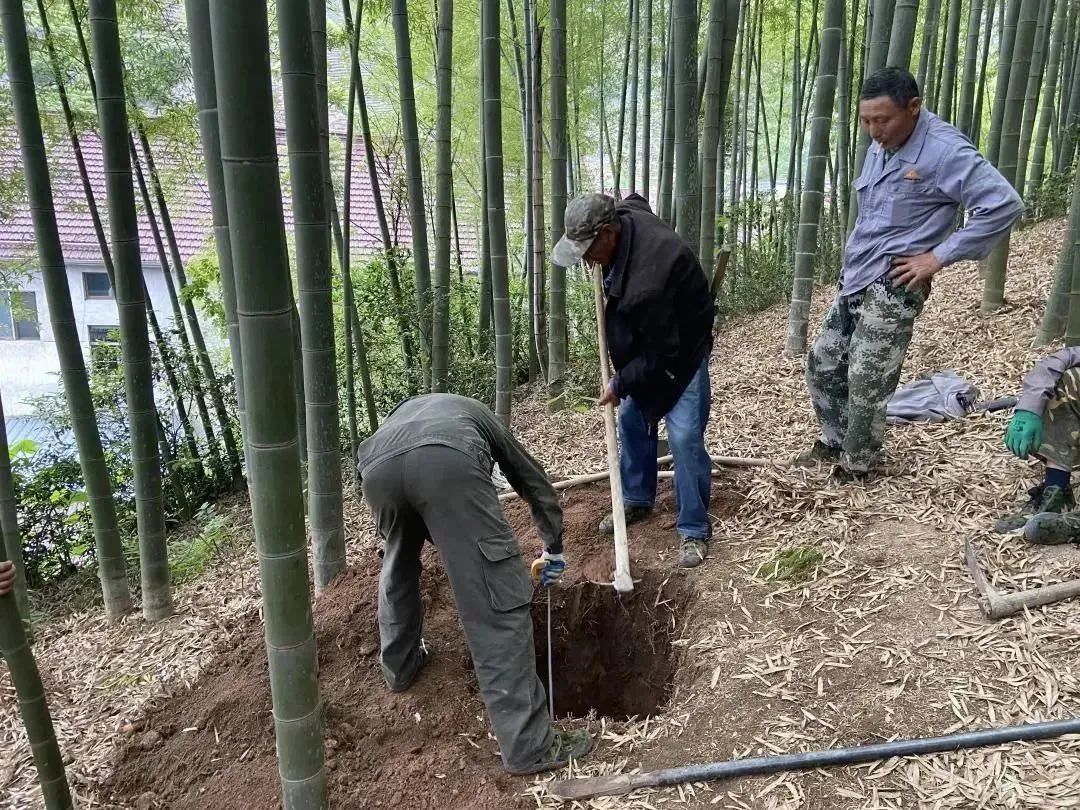

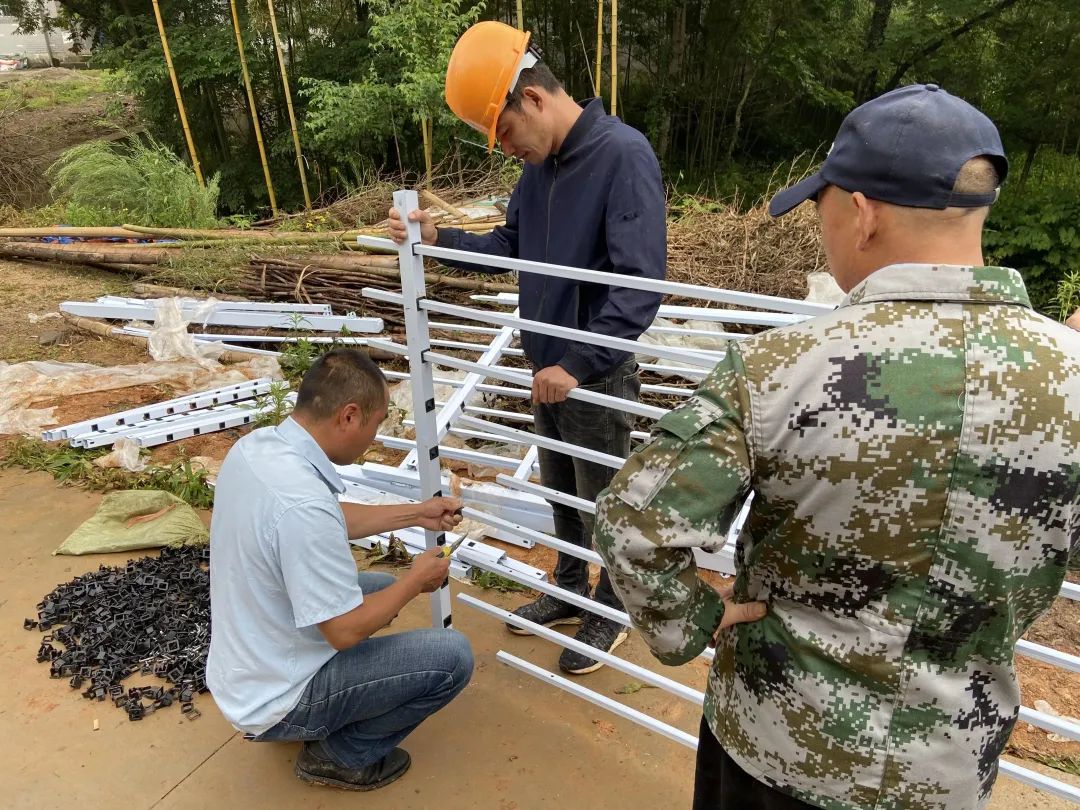

施工過程

滑動查看更多

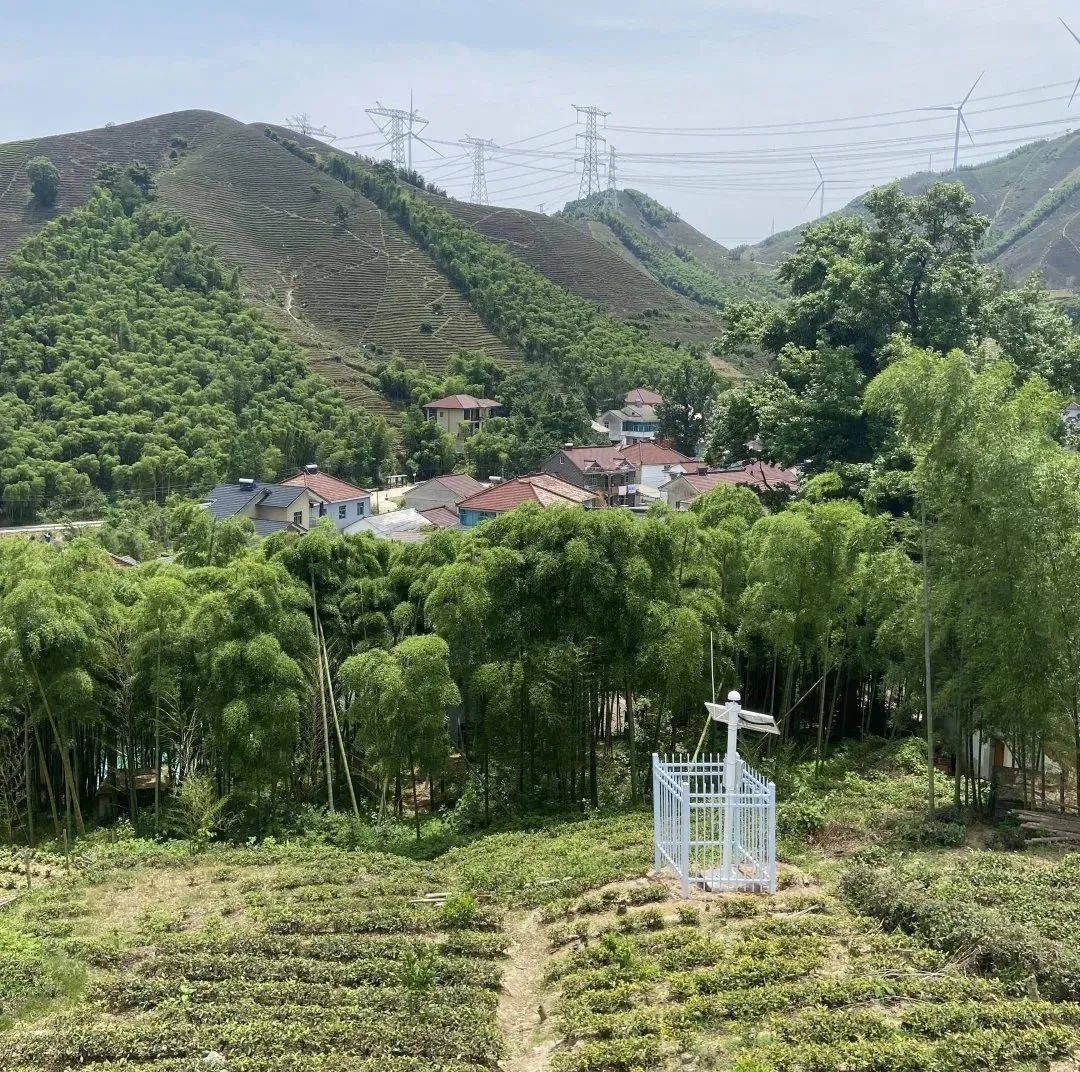

施工成果

成果展示：

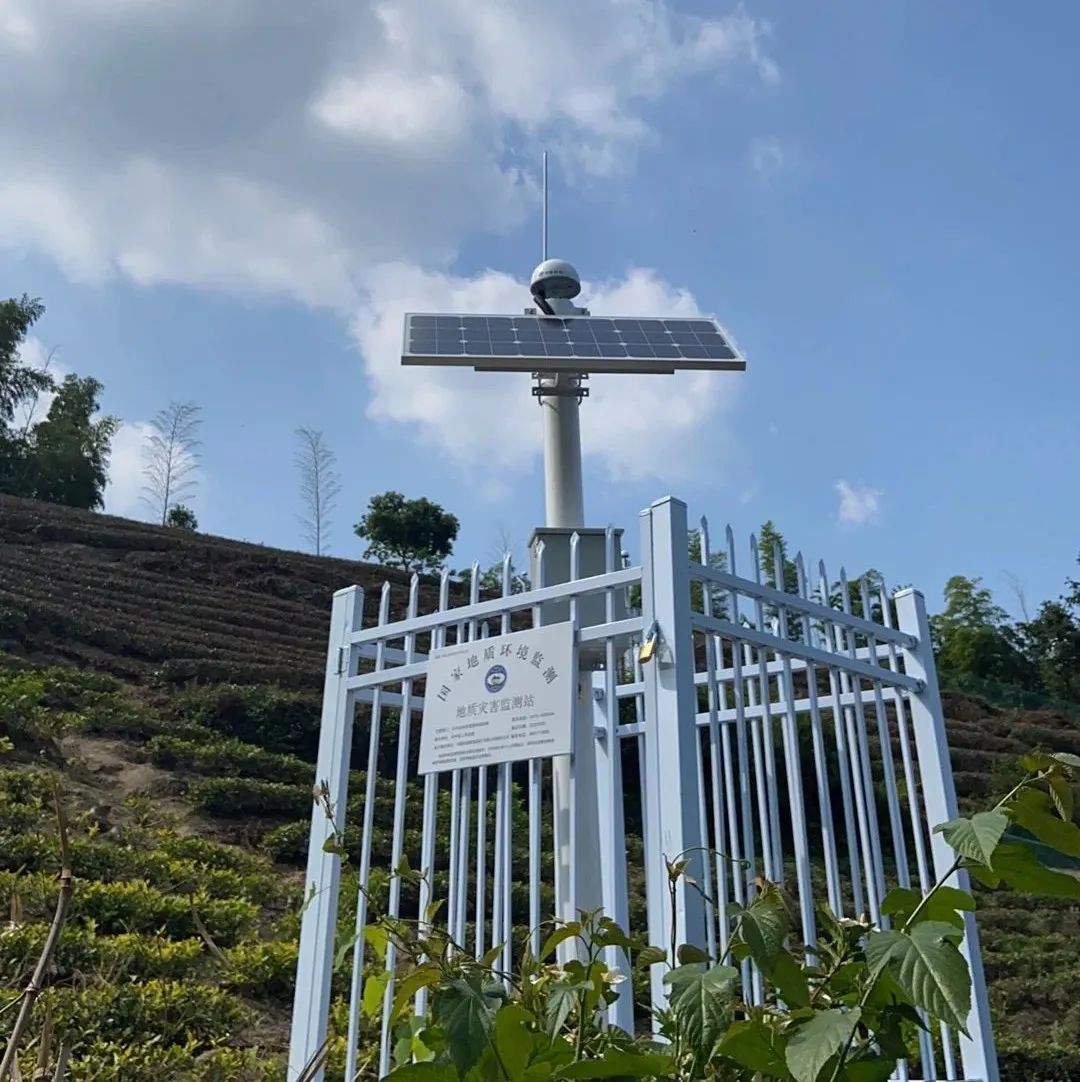

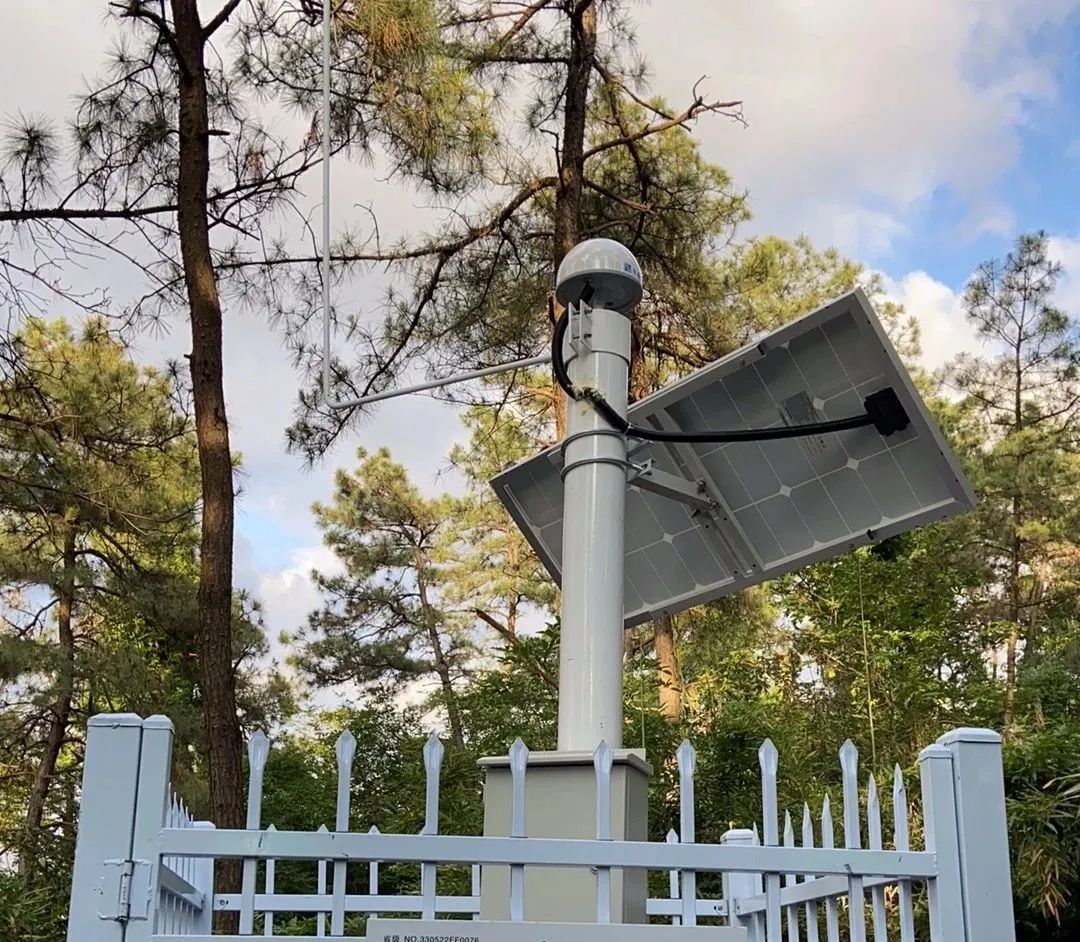

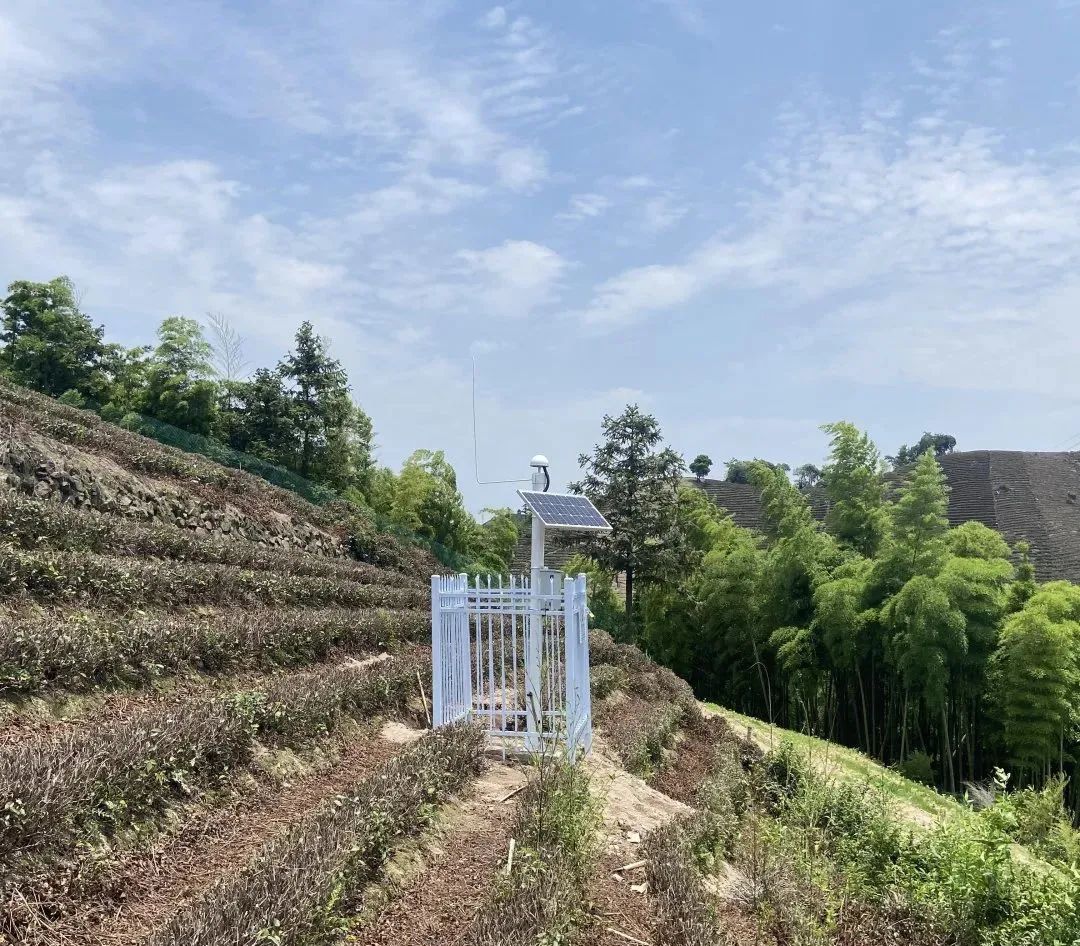

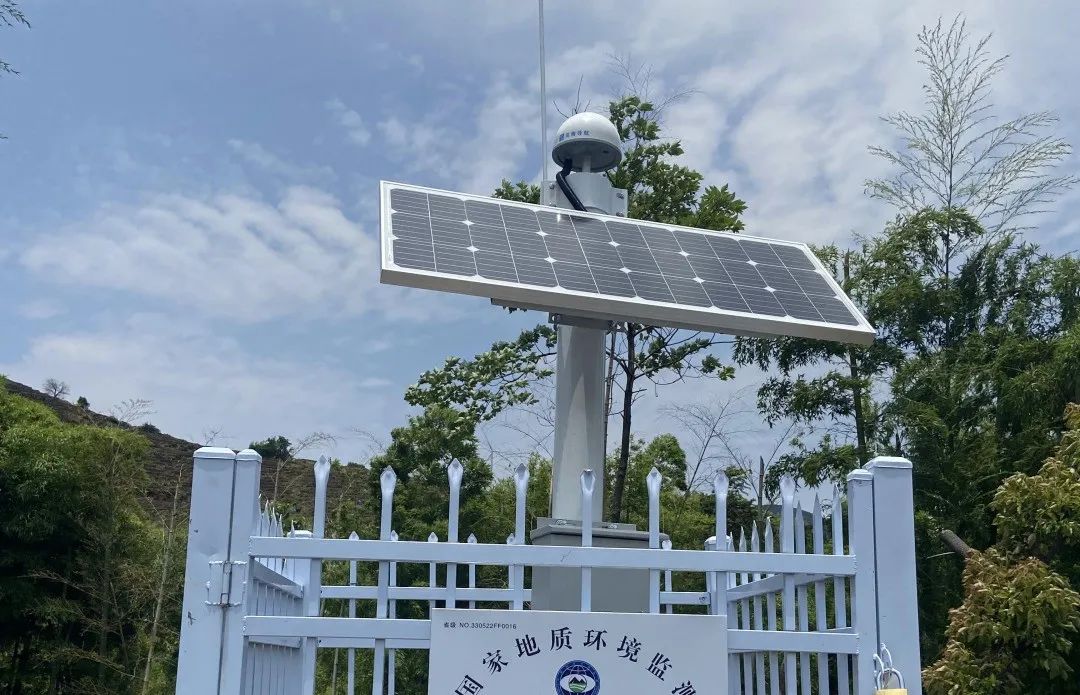

A300 普適型GNSS接收機

基于GNSS高精度定位技術及低功耗高精度GNSS芯片，融合MEMS傳感器技術、窄帶通信技術等，適用于野外地質災害的普適型GNSS接收機。通過接收、跟蹤、變換和測量衛星信號，分析衛星電文及對相關數據進行處理而獲得定位，并且解算獲取滑坡隱患點的地表位移量與沉降位移量。針對地質災害的特點，可自動切換工作模式，進一步降低整個監測系統的建設和運維成本。

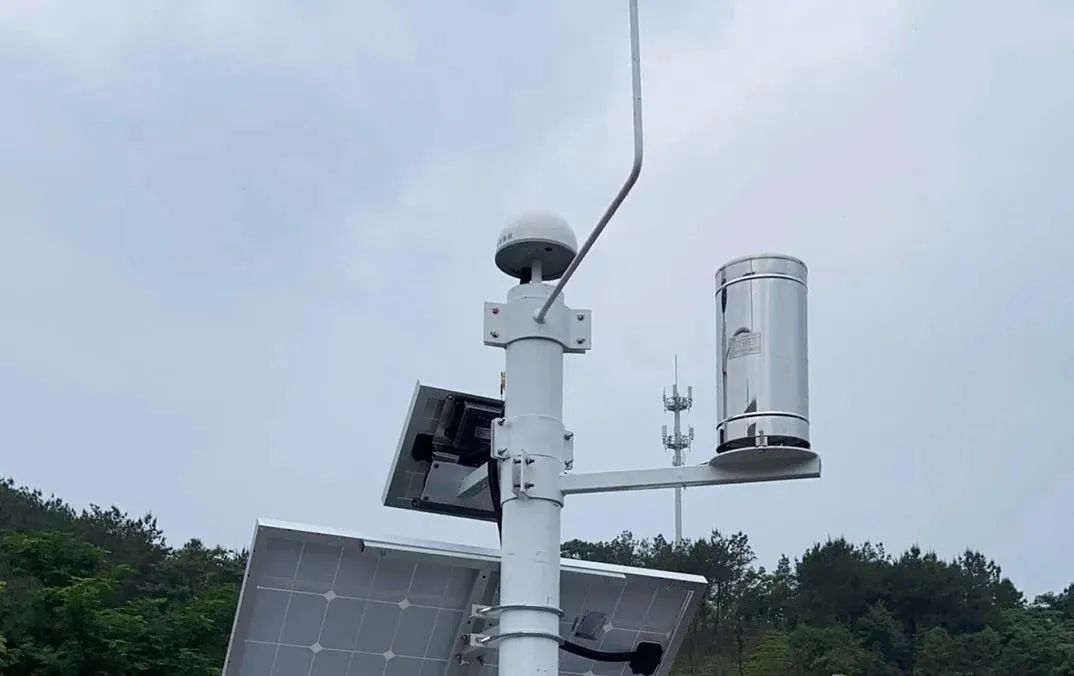

一體式翻斗雨量計

雨量計采用了三維流線型設計，使翻斗翻水更加流暢，能夠自滌灰塵，容易清洗。設備采用LTE UE-Category 1（CAT 1）通訊技術，內置鋰電池，配合超低功耗的智能遙測終端，可以無縫接入現有LTE網絡中。并將翻斗雨量計、遙測終端、支架、供電系統合為一體，具有超低功耗、使用簡單、防護等級高、穩定性好等優勢，為用戶節省建設成本、減少人為施工隱患、降低項目運維成本。

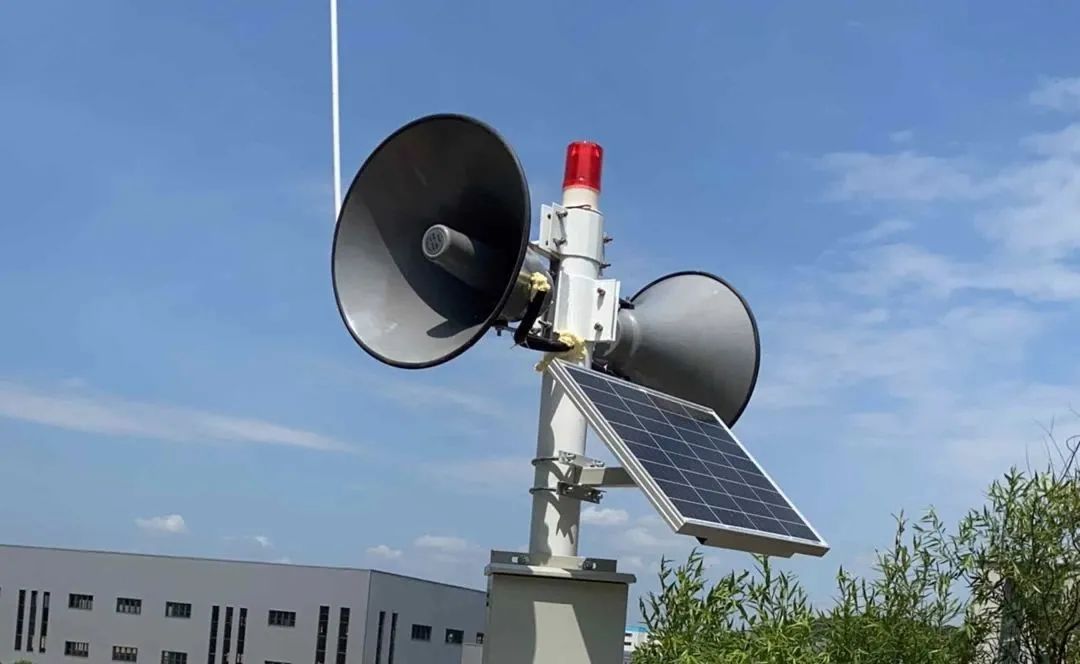

無線預警廣播

集遠程文字預警、電話預警、短信預警、本地話筒、外部音源和 U 盤插播功能于一體，內置 GPRS 模塊（全網通 4G 可選），實時與服務器保持數據通信，通過平臺軟件可遠程監控終端在線、離線狀態。當?shù)刭|(zhì)災害發生時，通過電話、短信等通道可遠程喚醒終端，將預警消息發送至地質災害受災區域，并進行現場指揮，實現人員疏散、物資轉移。

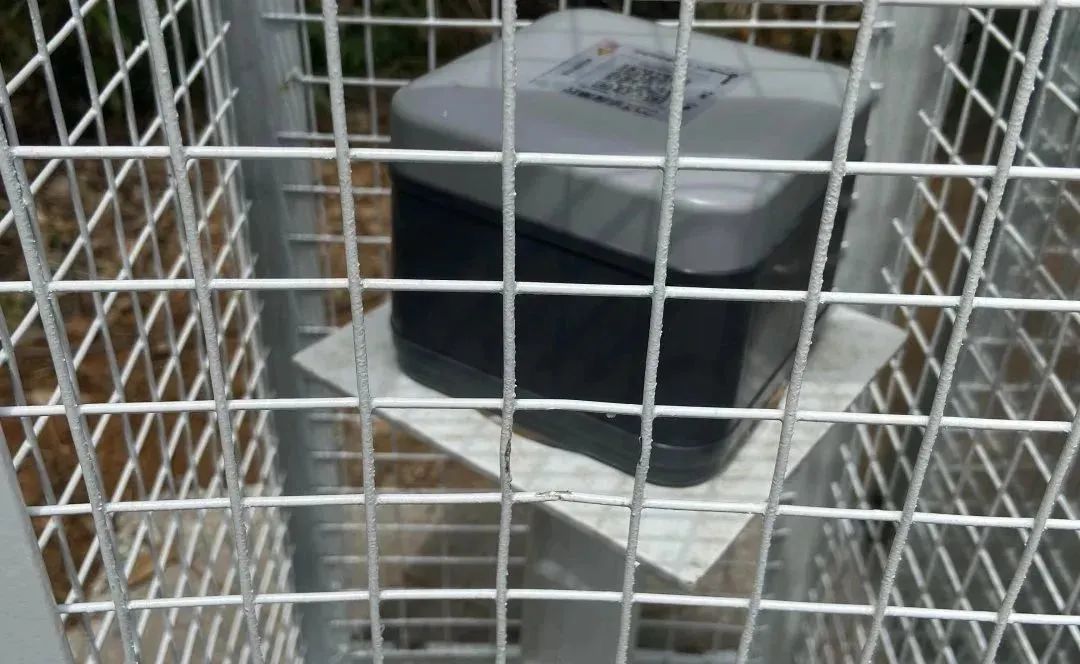

多功能智能監測儀

集拉線傳感器、傾角傳感器、溫度傳感器、加速度傳感器、蜂鳴報警器等多種傳感器于一體，可同時實時采集監測對象（如地面裂縫、墻面裂縫、墻面傾斜、振動等）的位移、裂縫拉伸變化、傾角變化、振動頻率等數據，并通過4G、NB、LoRa等物聯網通訊方式傳輸?shù)奖O(jiān)測中心，實現遠程監測和預警功能。支持長期固態存儲，設備本地報警。

滑動查看更多

成果展示：

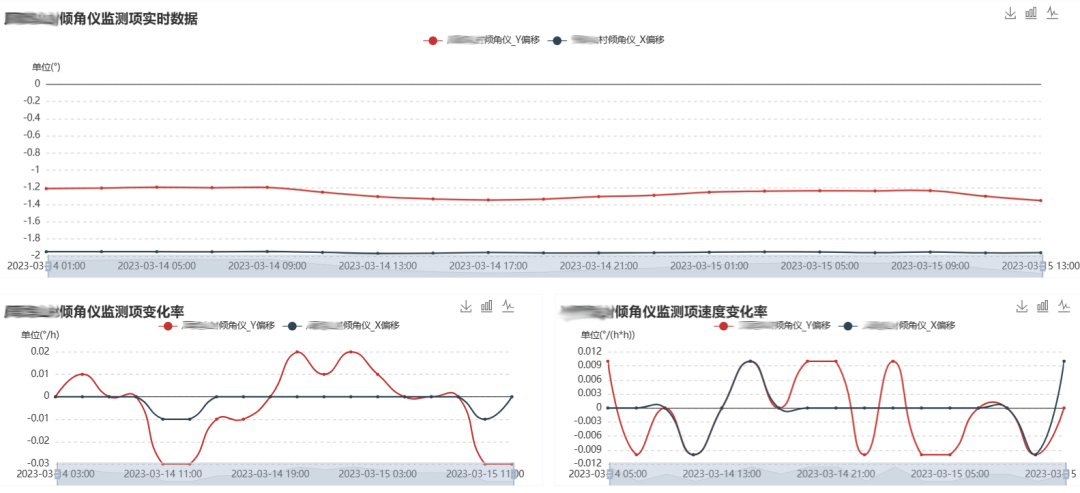

▲傾角儀監測項實時數據

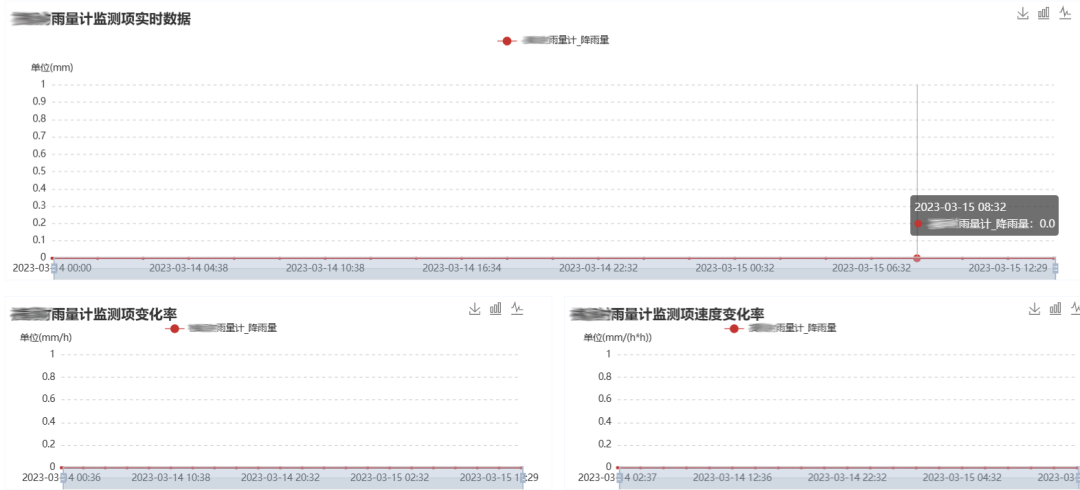

▲雨量計監測項實時數據

03

讓地質災害安全精準可及

該項目自2022年實施應用至今，通過利用司南地質災害監測系統對隱患點進行實時監測，并通過多類型多參數的數據綜合分析，有效地掌握了村莊周邊的變形狀態，保障人民群眾的生命財產安全。在未來，該系統還將繼續在這片土地站崗，精準助力地質災害監測預警。司南導航地質災害安全監測系統由系統集成事業部研發創新，秉承公司“知行合一，止于至善”的核心理念，以用戶需求為導向，團隊緊密合作，開展全國范圍內的自動化變形監測解決方案的推廣、項目實施和運維工作，為各行業監測項目的順利開展提供可靠保障。目前的業務主要包含地質災害監測、礦山監測、水利監測、橋梁監測、建筑施工監測及地表沉降監測等。
