Layout Designer擁有諸多功能，其中一部分功能鮮為人知。我打算在此列舉一些功能，雖然算不上全部技巧，但敬請一看！

01極坐標模式(Polar mode)

并沒有聽起來那么復雜！用鼠標移動segment或point時，只會沿點的軸線移動。

按鍵盤Space鍵可切換為Cartesian mode（直角坐標模式），實現自由移動。（在 Layout Designer軟件界面的右下角可以查看當前模式哦?。?/span>

02當前選擇的簇/區域用星號標記(Active Cluster/Area marked with an asterisk *)

繪制簇或區域時，當前選擇項會用星號“ * ”標識。

03行駛時間(Travel Time)

要查找行駛耗時最長的路段，打開菜單View – Object List，在彈出窗口中右鍵選擇 Segment，然后在 Travel Time列上點擊排序。

04速度編輯(Speed edit)

說到速度，菜單 View – Speed Edit可顯示路段的：

最高車輪轉速（黑色虛線）

參考點的速度（黑色實線）

車輪的轉角（藍色虛線）

行駛時間

05轉向角(Angle of attack)

quad車可以邊走邊轉向。

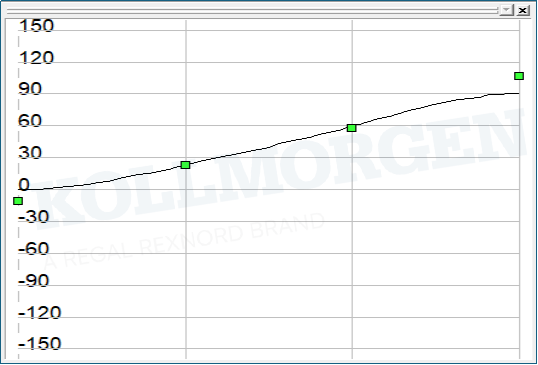

通過菜單 View – Angle of Attack Edit打開屬性窗口，調整控制點角度。

06顯示點釋放距離(Visualize Point Release Distance (PRD))

車輛釋放路段起點、允許其他車輛進入的位置。

PRD 通常為車輛對角線寬度。

備選點釋放距離（Alt. Point Release Distance）

PRD 需要保證深堆垛站外的通行。由于 Flexible路段始終為直線，此處可使用更短的 PRD，由該參數設置。

建議使用模板（templates ）配置不同 PRD。

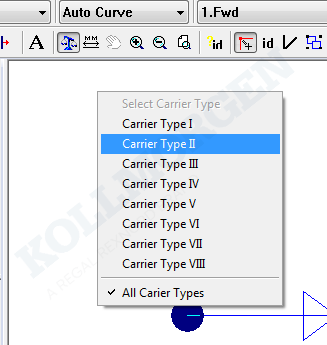

07按車輛類型使用權重工具(Weight tool with a certain Carrier Type)

如何為 Type II 使用權重工具？

1. 選擇權重工具

2. 在空白處右鍵

3. 選擇 Carrier Type

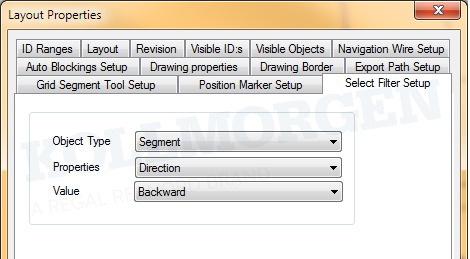

08篩選選擇(Select Filter)【4.1】

按住 Ctrl鍵，可按過濾器僅選擇部分對象。

如需使用不同過濾器添加多個對象，按住 Shift+Ctrl。

09備份與回滾(Backup and Rollback)

誤操作后撤銷菜單變灰怎么辦？

進入菜單 File – Rollback，選擇歷史版本即可回滾。

備份文件夾中會保存修改日志。

10 丟失釋放(Release Lost)

當車輛在該段斷電、通信丟失時，系統管理器會自動釋放該路段。

有碰撞風險，請謹慎操作！

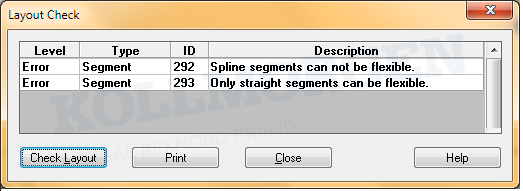

11 Flexible 路段要求(Flexible segments must be both straight and not splines!)

Flexible 路段必須是直線且非樣條，否則會出現報錯。

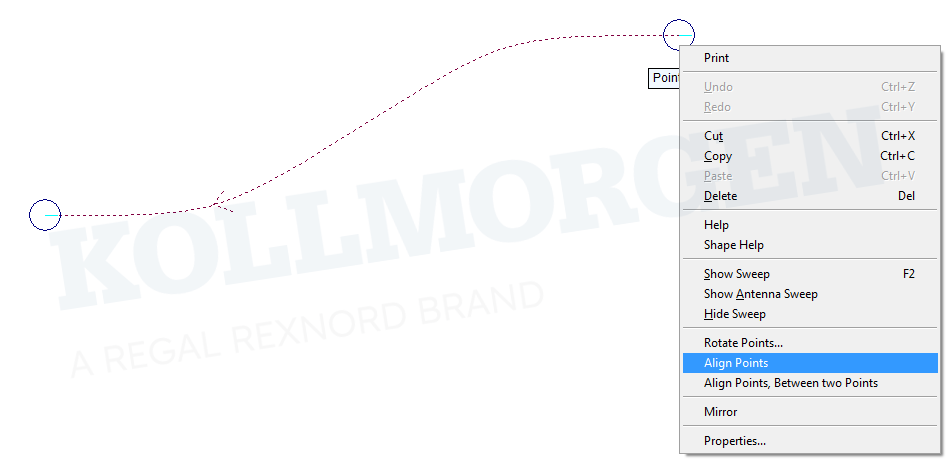

解決方法：右鍵其中一個點，使用對齊點（Align Points）功能。

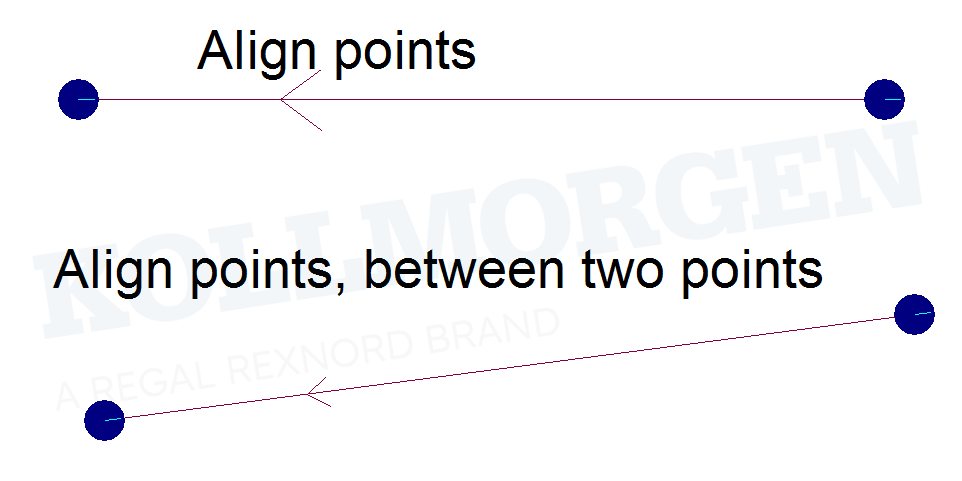

你可以在這里看到這兩個選擇之間的區別：

12 快速跳轉功能(Jump directly to point/segment/station)【5.3】

Shift+P：直接跳轉到點

Shift+S：直接跳轉到路段

Shift+T：直接跳轉到站點

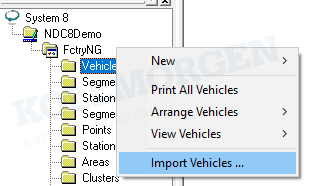

13 從其他layout中導入車輛定義(Import Vehicle definitions from another layout)【5.3】

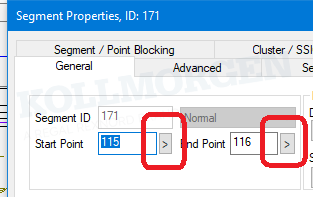

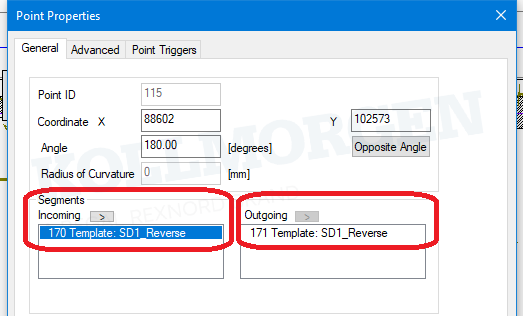

14 點與線段之間跳轉(Jump between point and segments)

終于！相信我們很多人都很喜歡這個功能！跳轉！跳轉！四處跳轉！

你有哪些此前并不了解、實用性很強，且不在本次列舉范圍內的功能使用技巧？歡迎分享告知。
