零部件UIM240L02能提供0-2A可調峰值電流；UIM240C04能提供1.5-4A可調峰值電流；UIM240C08能提供3-8A可調峰值電流。其高速電流補償功能，能補償電機高速運轉時的反電動勢造成的影響。
除UIM240L02使用12-28V電流供電外，這個系列的其他運動控制器使用12-38V直流供電。運動控制器外殼為全鋁合金鑄件，堅固耐用，散熱性能好。
步進電機端口：
| 端口 | 說明 |
| A+/A- | 步進電機的A相接線 |
| B+/B- | 步進電機的B相接線 |
接線端口：
| 端口 | 符號 | 說明 |
| 1 | V+ | 工作電壓正極，電壓：12-38VDC |
| 2 | GND | 工作電壓地線，即0V（工作電壓正負極不可接錯） |
| 3 | VCC | 共陽極輸入端，脈沖、方向和脫機信號的正極連接到該端 |
| 4 | DIR | 方向信號輸入；高度電平控制轉向；懸空認為高電平 |
| 5 | STP | 步進脈沖輸入；下降沿為一個有效脈沖 |
| 6 | ENA | 脫機信號輸入；低電平時轉子處于自由狀態；高電平或懸空時，電機受控 |
- 產品特征：

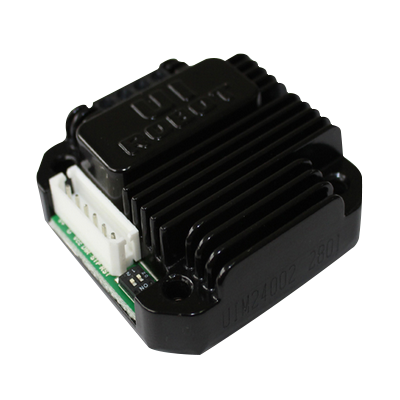

微型一體化設計
- 外形42.3mm*42.3mm*16.5mm
- 與電機一體化設計，亦可分立工作
- 精鑄鋁合金機殼，堅固耐用，便于散熱
電機驅動特性
- 12-38VDC輸入電壓（UIM240L02型為12-28VDC）
- 峰值2A/4A/8A可調輸出電流
- 微步1-16細分，H橋雙極恒流，在線可控脫機/使能
- 輸入信號光電隔離，標準共陽/共陰極單脈輸入
- 自動電流減半
- 整步最高頻率12KHz，16細分時200KHz

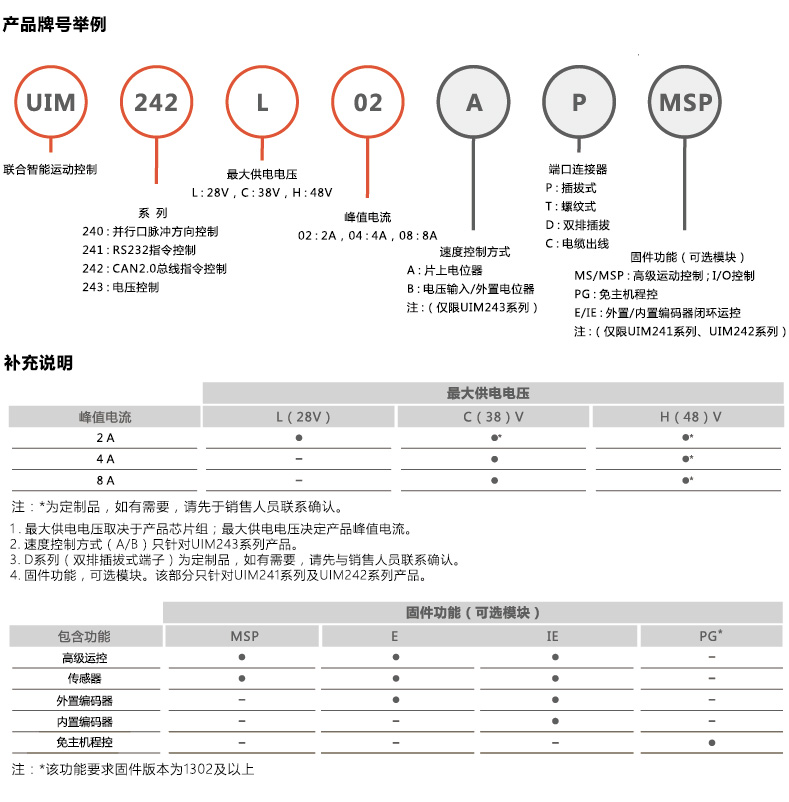

產品型號說明：
