中國空空導彈研究院（以下簡稱研究院），隸屬于中國航空工業集團公司，是國家從事空空導彈、發射裝置、地面檢測設備、機載光電設備及其派生型產品研發生產的專業基地。



面臨的問題

研究院研發生產的空空導彈某重點型號屬于精密型產品，以前都是使用人工的方式進行組裝檢測。由于人工組裝時，很多工位需要在放大鏡的輔助下才能完成，從而導致產品不能實現大批量生產。



為提高產量和良品率，減少大量人工投入，研究院準備利用機器視覺配合自動化設備來完成這一系列高精度、多步驟的產品生產。



但是，要實現產品的自動化裝配，就必須解決兩個關鍵問題：（1）產品精度要求高，公差配合要求高；（2）該零件組裝工藝復雜，在保證產品無污染的情況下，要求精確裝配到位。



為了攻克技術難關，研究院咨詢了很多視覺供應商?！暗谴蟛糠止疽宦犖覀兘榻B完整體流程和要求后，經過評估都會選擇退出，或者提出很多要求。”研究院的項目負責人介紹說，“因?yàn)檫@個項目的產品類型太多，精度要求太高。”



In-Sight VC200多相機智能系統

后來，研究院的一家設備供應商推薦了康耐視公司的In-Sight VC200多相機智能系統。研究院的項目團隊在觀看了康耐視公司的技術演示后，看到了解決技術難題的希望。經過多次溝通和測試，研究院決定選用In-Sight VC200多相機智能系統。



據項目負責人介紹，他們之所以選用In-Sight VC200多相機智能系統，主要是因?yàn)樗扔袌D形化易編輯的框架結構，又結合了In-sight電子表格的軟件處理。同時In-Sight VC200多相機智能系統的控制器可以同時連接4臺相機，它們彼此都可以做數據交互?！白钪匾囊稽c(diǎn)是，In-Sight VC200多相機智能系統可以更容易地根據客戶需求，定制顯示界面，哪怕你的編程語言學習得不是很好也沒關系，這一點對于用于來說，非常受歡迎?！?



讓研究院項目團隊更加欣慰的是，康耐視工程師為他們仔細講解視覺技術及行業情況，傾囊相授。雙方共同學習，共同思考方案的可行性，并提前預估可能遇到的問題。



“為什么我們會選擇康耐視作為研究院的視覺系統供應商？”研究院的項目負責人強調說，“是因?yàn)樵谡麄€(gè)溝通過程中，康耐視的工程師都是站在客戶角度來考慮問題，他們沒有推脫責任，而是積極與客戶一起想解決辦法，并且都能清晰地給出難點的解題思路?！?



借助In-Sight VC200多智能相機視覺系統強大的視覺處理功能和易用的界面表達形式，研究院很快將康耐視提供的各種參考算法應用到了自動化生產線中。



“在解決了產品定位、物料定位機器人TCP坐標移動偏差補償?shù)膯栴}后，我們的產品能夠完好無損地實現自動化放置和裝配?！毖芯吭旱捻?xiàng)目負責人表示，“強大的PatMax使得我們?cè)诟呔鹊亩ㄎ粦?yīng)用中，更容易簡便地完成任務，輕松解決了高精度和流程復雜的技術挑戰?！?

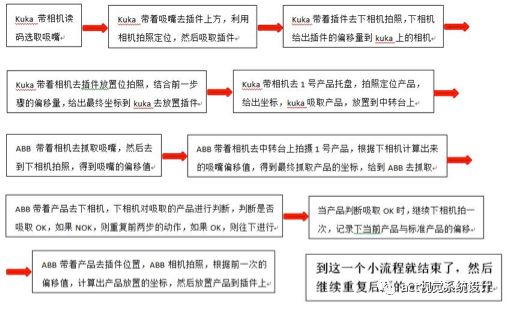

設備使用流程如圖1所示。



圖1：設備使用流程圖。



研究院采用In-Sight VC200多相機智能系統后，產品的安裝過程完全實現了自動化，生產速度大幅提升?！耙郧笆褂萌斯ぐ惭b產品的方式，耗時費力不說，還經常遇到需要返工的情況。現在使用了康耐視相機配合機械手組裝和檢測，使得以前我們需要在放大鏡下才能慢慢進行的工作，現在都可以打包給In-Sight VC200系統來做了?！毖芯吭旱捻?xiàng)目負責人最后評價說，“而且在調試過程中，康耐視的工程師還精心提供培訓，讓我們?cè)诮夥烹p手的同時，還能學到先進的檢測技術?！?nbsp;

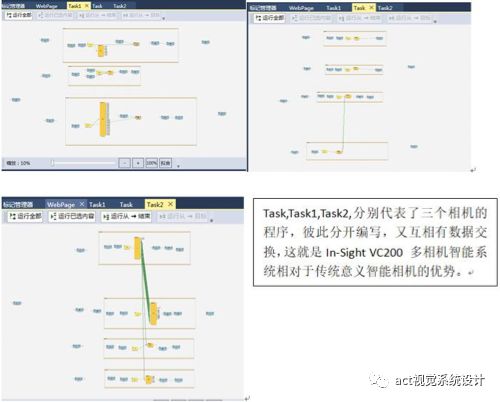

圖2：多相機程序圖。

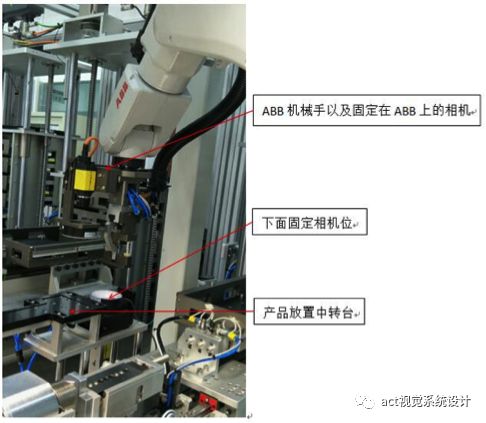

圖3：應用圖（ABB）。



圖4：應用圖（KUKA）。



文/陳偉，中國空空導彈研究院
