一、簡介

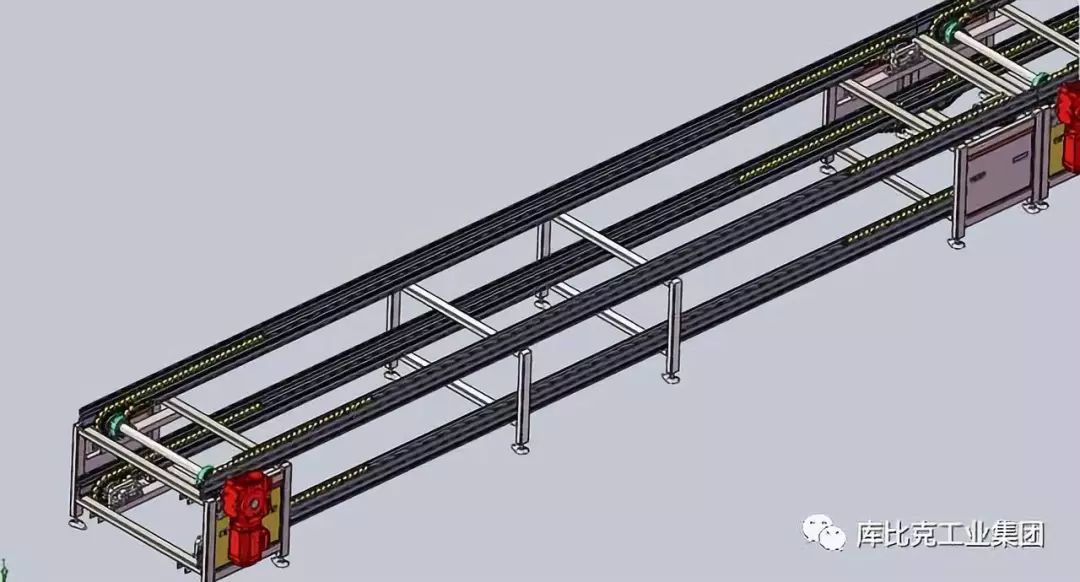

倍速鏈流水線：英文名 double plus conveyor chain ，用于裝配加工生產過程中的物料承載和輸送，其結構為倍速鏈條的增速原理，使工裝板快速運行，通過阻擋器控制物料的停止，工人對該工位進行生產加工，與倍速鏈配套的頂升平移機能完成物料的垂直運行。鏈條以低度運行，而工裝板可獲得倍速于鏈條的移動速度，保證較高的輸送效率，使鏈條工作平穩、噪音小、磨損小、壽命長。

二、組成部分

1、倍速鏈由主動端和從動端組成

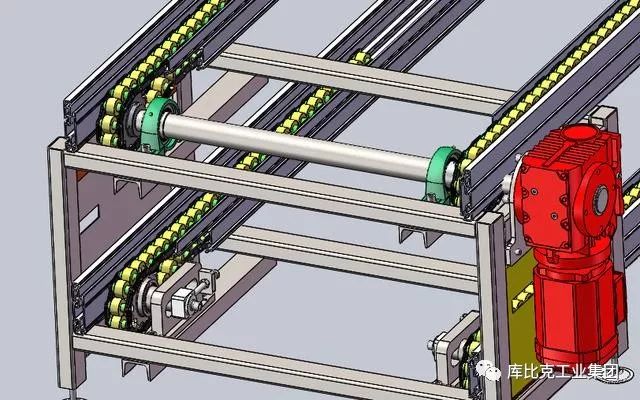

主動端由軸承座、倍速鏈輪、電機、機架、倍速鋁型材組成。

從動端由從動鏈輪、張緊座、機架、倍速鋁型材組成。

2、倍速鏈條的種類

倍速鏈條分為三倍速、2.5倍速和單倍速三種；滾輪材質為工程塑料、尼龍、碳鋼、不銹鋼；鏈板：不銹鋼、碳鋼。

特殊用途：全碳鋼、全不銹鋼、防靜電材質；常用：輕載，工程塑料輪；重載，碳鋼輪。

3、傳動方式

傳動方式：空心軸電機驅動方式、臥式電機驅動方式

4、鋁型材

選用和倍速鏈條配套的倍速鏈鋁型材。

5、工裝板

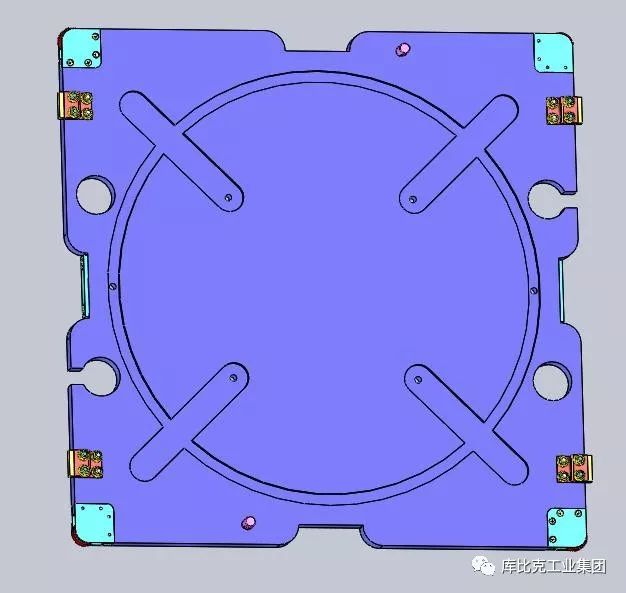

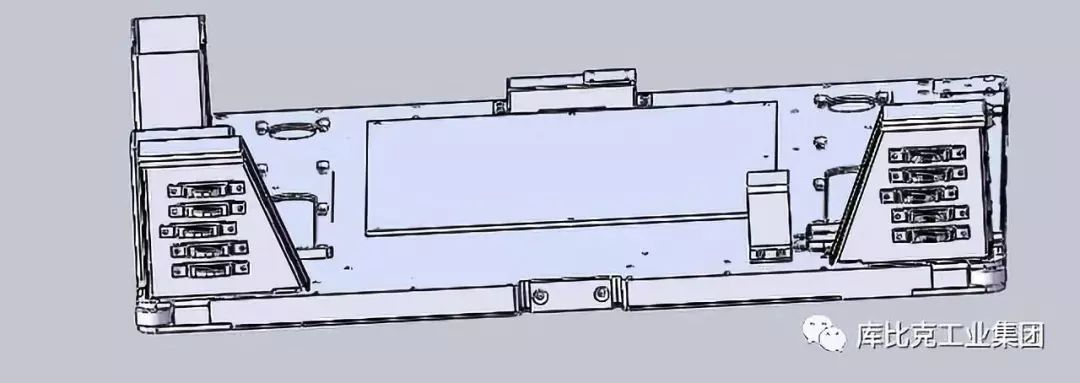

工裝板是自動化生產線不可或缺的工裝，工程上也泛稱為治具，工裝板是根據被輸送物的尺寸形狀專門定制設計的。

工裝板材質：PVC、碳鋼、不銹鋼、電木、尼龍等等，可以根據設計需求選材，但一定要保證工裝板的承載強度，一般選用PVC材質。

工裝板結構：分為導輪（可不裝）、工裝板主體、夾具組成，其中夾具需要根據產品的不同要求進行設計。

如果工裝板上承載的是電氣類的產品，需要插電，工裝板上還需要安裝導電輪、集電器、碳刷等，滿足工裝板導電的需求，工裝板配合滑觸線的供電使工裝板上的插座帶電，用來檢測產品。

工裝板寬度比鋁型材之間的間隙為5mm左右，以保證工裝板運行平滑。

6、阻擋器

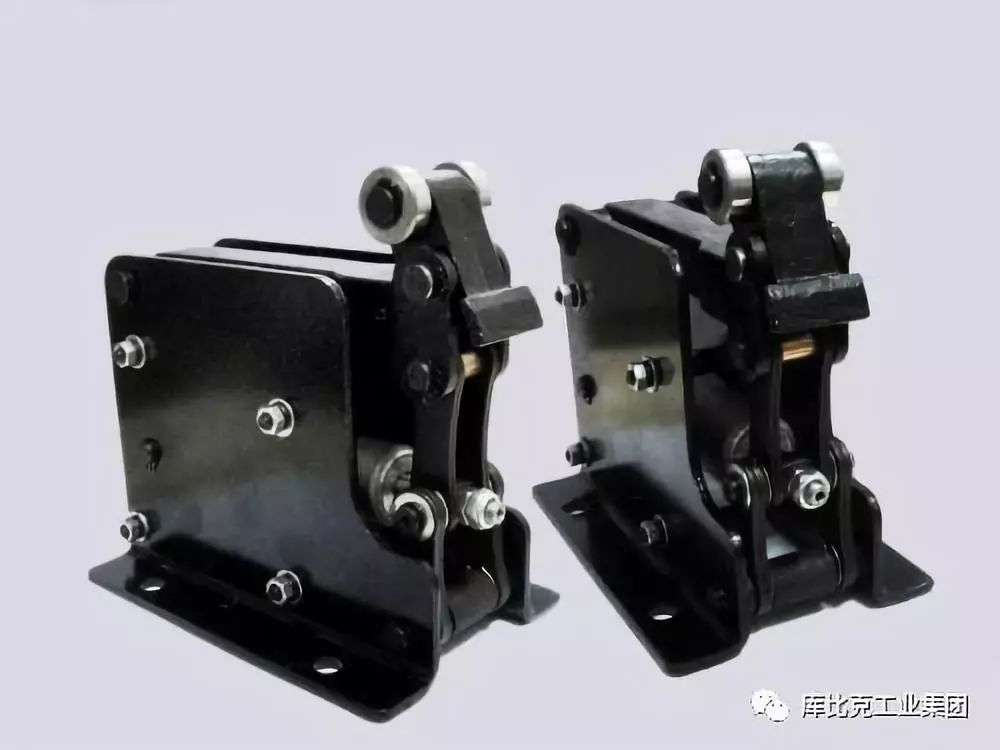

阻擋器是起到控制工裝板放行的作用，其形式分為立式阻擋器和臥式阻擋器，根據生產物料的重量進行選型，分為不同載荷。

7、頂升平移

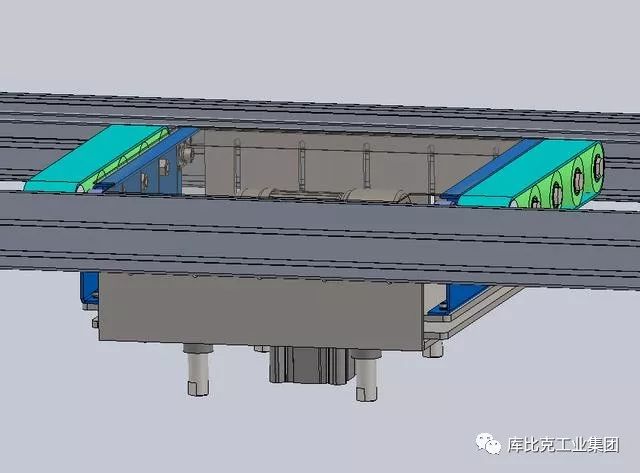

頂升平移可將垂直于本線體的工裝板流入本線體，也可將本線體的工裝板流出，結構有鏈條式、皮帶式等，由電機驅動氣缸將設備頂起。氣缸選型的時候考慮氣缸的輸出力大小，根據工裝板+物料的自重來選型。

8、回板機

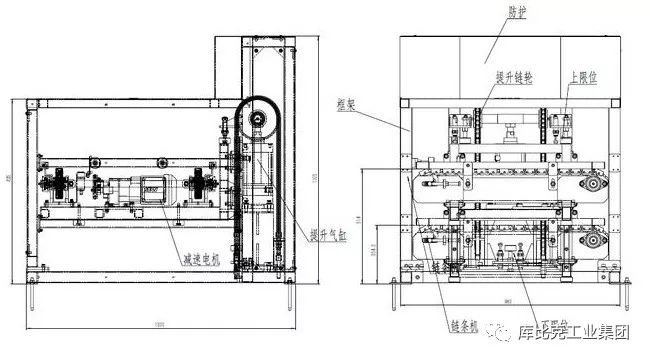

倍速鏈有雙層倍速鏈和單層倍速鏈。單層倍速鏈一般為環形，首尾相連；雙層倍速鏈上層用來生產，下層跑空板，而回板機實現了上下層之間的輪轉。一般回板機由動力部分和頂升部分組成，動力部分有：驅動鏈條或皮帶、電機、機架；頂升部分有：頂升氣缸、直線導軌滑塊、機架、配重（根據負載大小決定）頂升鏈輪、鏈條、護罩等等。

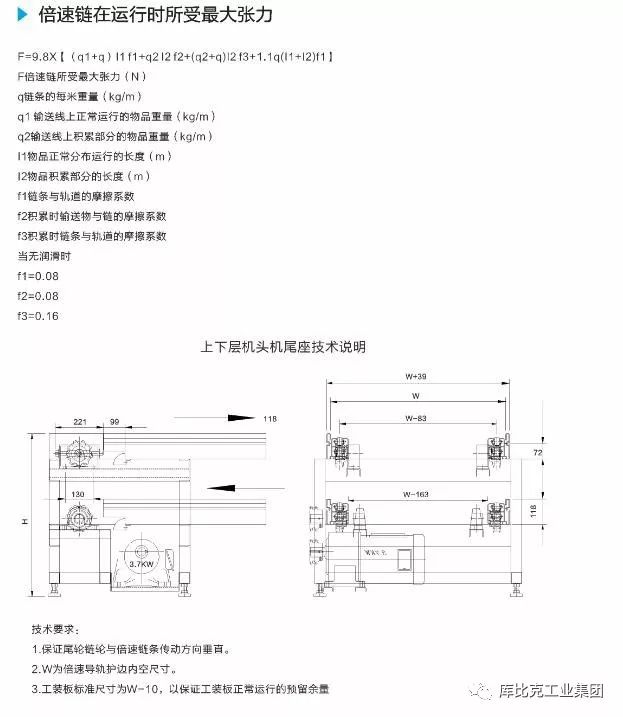

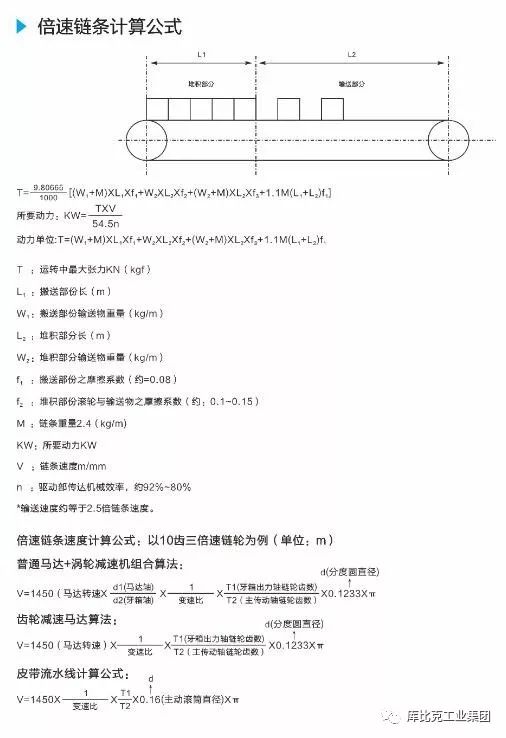

三、倍速鏈選型的計算
