叉車AGV硬件模塊 - L14/L16堆高車

2020-06-04 14:00 性質：轉載作者：蘇州睿斯博特機器人來源：蘇州睿斯博特機器人

免責聲明：AGV網（m.wnmc.org.cn)尊重合法版權，反對侵權盜版。（凡是我網所轉載之文章，文中所有文字內容和圖片視頻之知識產權均系原作者和機構所有。文章內容觀點，與本網無關。如有需要?jiǎng)h除，敬請來電商榷?。?/div>

更換林德的驅動器系統，常見的驅動器品牌有柯蒂斯和ZAPI，然后基于CAN協議來操控驅動系統，實現無人駕駛；第一種方案，可靠性高，但是科爾摩根NDC有門檻，所以主要以AGV大廠為主；第二種比較簡單，...

更換林德的驅動器系統，常見的驅動器品牌有柯蒂斯和ZAPI，然后基于CAN協議來操控驅動系統，實現無人駕駛；

第一種方案，可靠性高，但是科爾摩根NDC有門檻，所以主要以AGV大廠為主；第二種比較簡單，但是由于電位計漂移等缺陷，造成重復定位精度低，可靠性低，已經開始被淘汰；第三種方案，可以配置按照項目需求配置不同的導航方式，缺點在于開發難度高和改造工時長。

基于市場需求，我們開發了林德L14/L16叉車AGV硬件模塊。

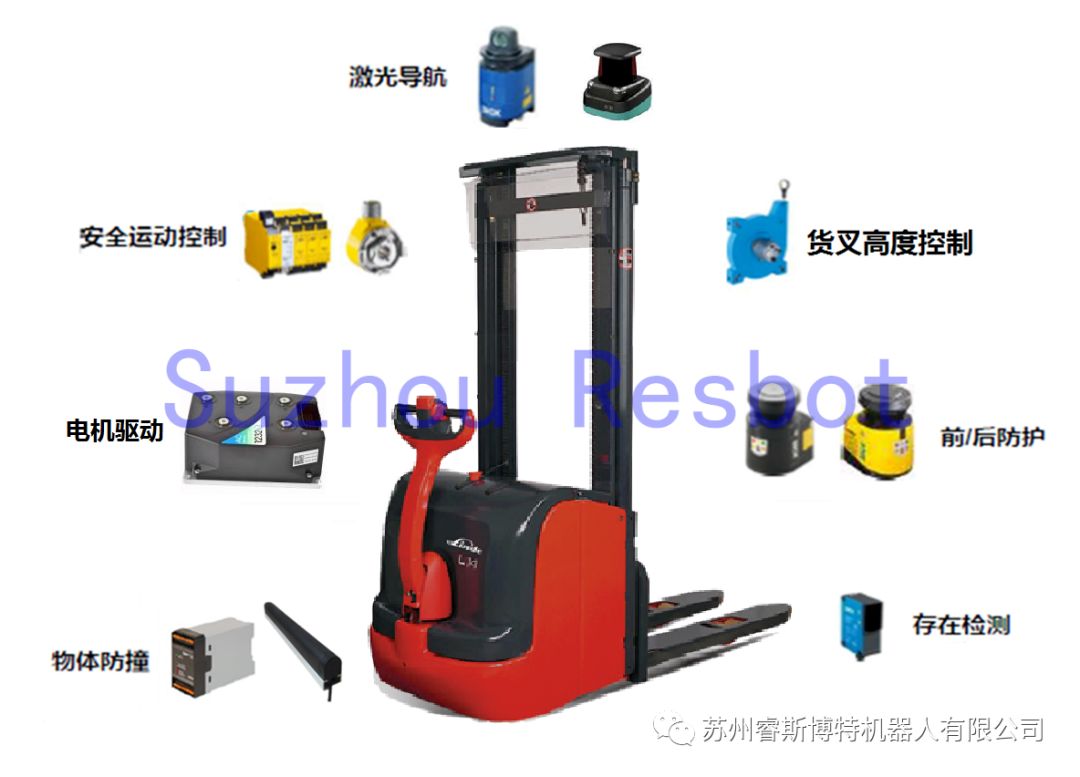

模塊構成示意圖

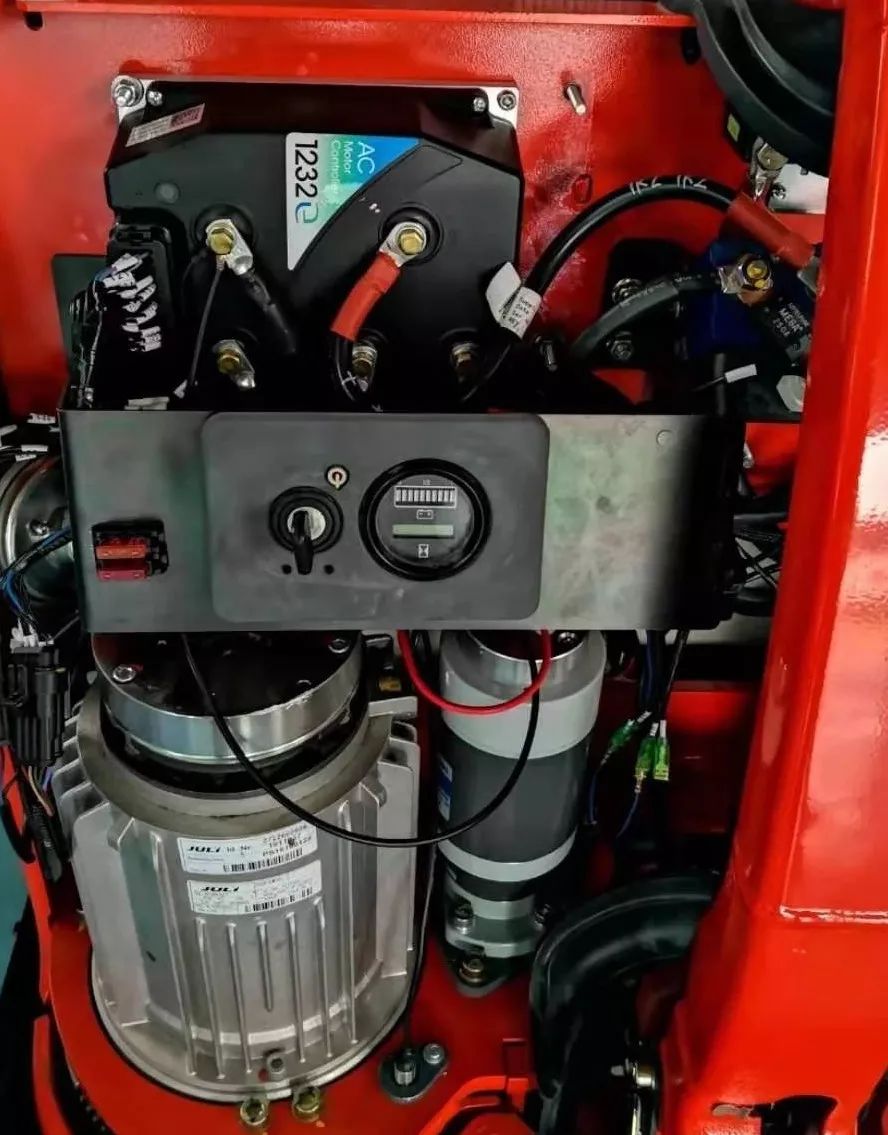

產品基于美國柯蒂斯1232E+1253C+1220CAN驅動解決方案，其中柯蒂斯1232E符合ISO 13849-1安全等級要求。通過在轉向部分追加一個中位接近開關，可以實現舵輪復位，并且客戶可以通過林德原裝舵桿進行手動操控。

車身布局圖片

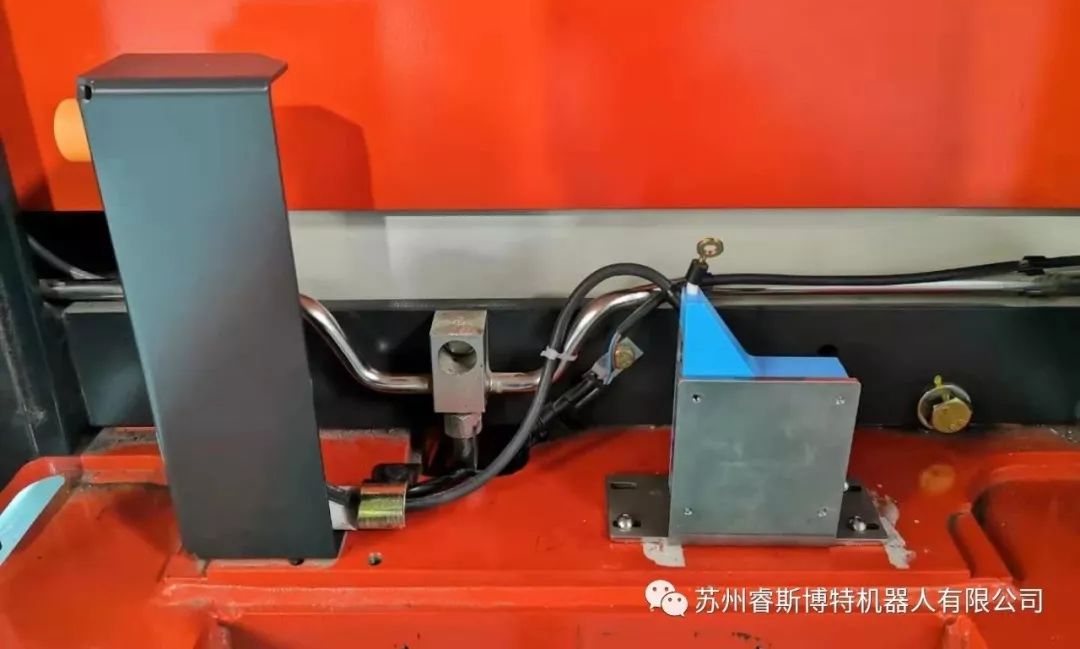

其中起升系統采用美國柯蒂斯1253C泵控驅動器，并且搭配林德自身的比例閥，實現上升泵控/下降比例的精準控制。貨叉的高度測量采用德國SICK的BCG08拉繩編碼器，CANopen通信協議，可以精準測量貨叉的起升高度。
