前言

在前幾期中，我們實現了PIPER機械臂的點位控制、軌跡錄制與視覺識別陀螺儀控制。本期實現的是：通過深度相機（如奧比中光Gemini）檢測手部關鍵點（指關節、掌心），將手部在三維空間中的姿態與位置映射到PIPER機械臂末端執行器上，實現低成本“手勢驅動機械臂運動”。

這項技術不僅僅是“識別手勢”，更是實現了從人體動作到機器人末端的坐標映射與運動同步。

更重要的是——所有代碼已開源，歡迎動手實踐！

開源鏈接：https://github.com/agilexrobotics/Agilex-College

功能演示

一、硬件設備

? 奧比中光 Petrel（帶對齊的深度圖像與RGB圖像：640*400@30fps）

? （可選）：intel realsense D435（帶對齊的深度圖像與RGB圖像：640*480@30fps）

? （可選）：奧比中光 gemini（帶對齊的深度圖像與RGB圖像：640*400@60fps）

? NVIDIA 3050laptop （帶3050移動端的筆記本）

? AgileX robotics PiPer機械臂

二、軟件環境

? Ubuntu 20.04

? ROS noetic

三、依賴

? 安裝依賴的ROS功能包

sudoapt install -y ros-noetic-sensor-msgs ros-noetic-image-transport ros-noetic-cv-bridge ros-noetic-vision-msgs ros-noetic-image-geometry ros-noetic-pcl-conversions ros-noetic-pcl-ros ros-noetic-message-filtersgit cloen https://github.com/agilexrobotics/Agilex-College.gitcdAgilex-College/piper/cp-r piper_kinematics/ your_ws/src/catkin_make

? PIPER機械臂驅動部署請參考：https://github.com/agilexrobotics/piper_sdk/blob/1_0_0_beta/README(ZH).MD

? PIPER機械臂ROS控制節點部署參考：https://github.com/agilexrobotics/piper_ros/blob/noetic/README.MD

? 克隆并編譯此功能包

cdyour_ws/srcgit cloen https://github.com/agilexrobotics/Agilex-College.gitcdAgilex-College/piper/cp-r handPoseTeleoperation/ your_ws/src/cdyour_ws/catkin_makesourcedevel/setup.bash

四、啟動相機ROS節點

? 需要相機能自動對齊深度圖像與彩色圖像（D2C），此項目暫時不支持沒有自動對齊功能的相機，對齊后的深度圖像與RGB圖像長寬一致。此項目使用奧比中光 Genimi深度相機作為功能測試，具體配置運行示例以及設置請參考奧比中光相機驅動倉庫

? 奧比中光 Genimi使用下面的命令啟動，需要先在gemini.launch文件中配置深度對齊功能

sourcedevel/setup.bashroslaunch roslaunch astra_camera gemini.launch

? realsense D435使用下面的命令啟動

roslaunch realsense2_camera rs_aligned_depth.launch

五、定義Home點

1.定義Piper的home點

? 將連接到機械臂的can模塊插入PC，查找機械臂CAN總線,并啟動機械臂驅動節點

# 尋找機械臂的CAN端口./find_all_can_port.sh# 連接到機械臂的CAN端口./can_activate.shroslaunch piper start_single_piper.launch

? 使用piper_kinematics中的交互式標記interactive_pose_marker工具，通過拖拽機械臂到達期望的home點

? 啟動piper_kinematics中的逆解節點，下達對Piper的控制指令到控制節點

rosrun piper_kinematics piper_ik_node rosrun piper_kinematics interactive_pose_marker.py

2.定義手部姿態的home點

? 啟動手部姿態檢測節點

rosrun handpose_det handpose_det_new_ik.py

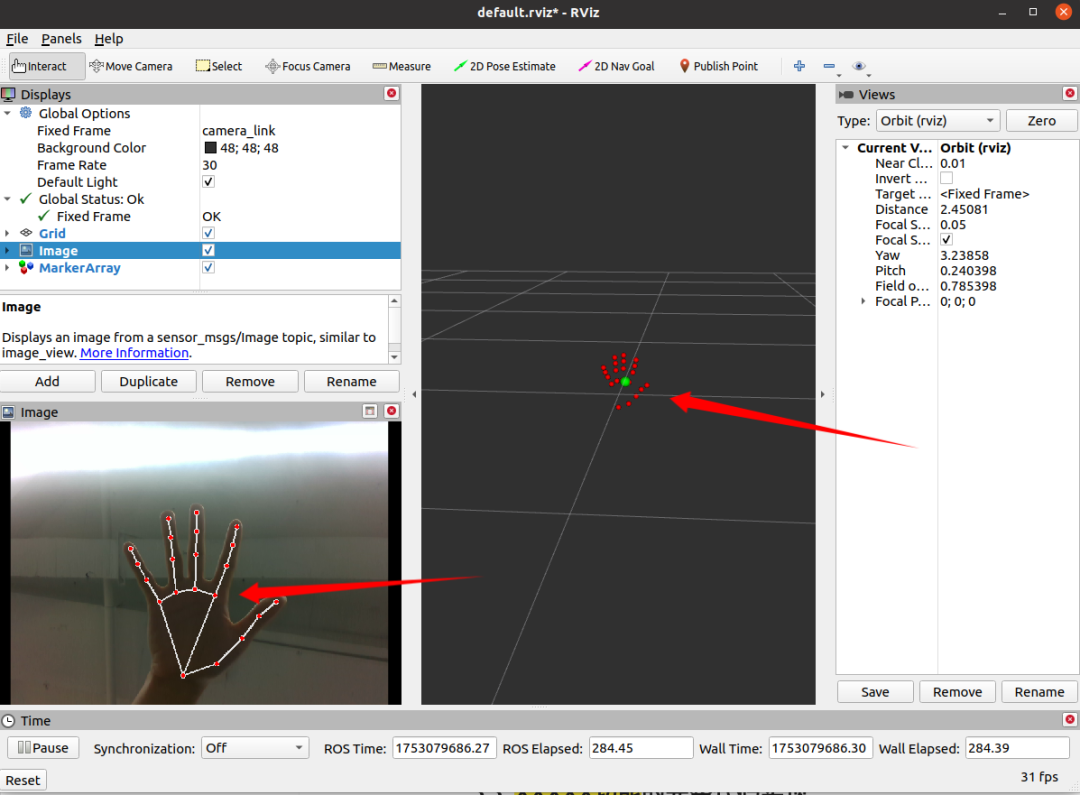

? 啟動rviz實時觀察圖像檢測情況，其中MarkerArray中的紅色圓點為指關節對應點，綠色圓點為手掌形心

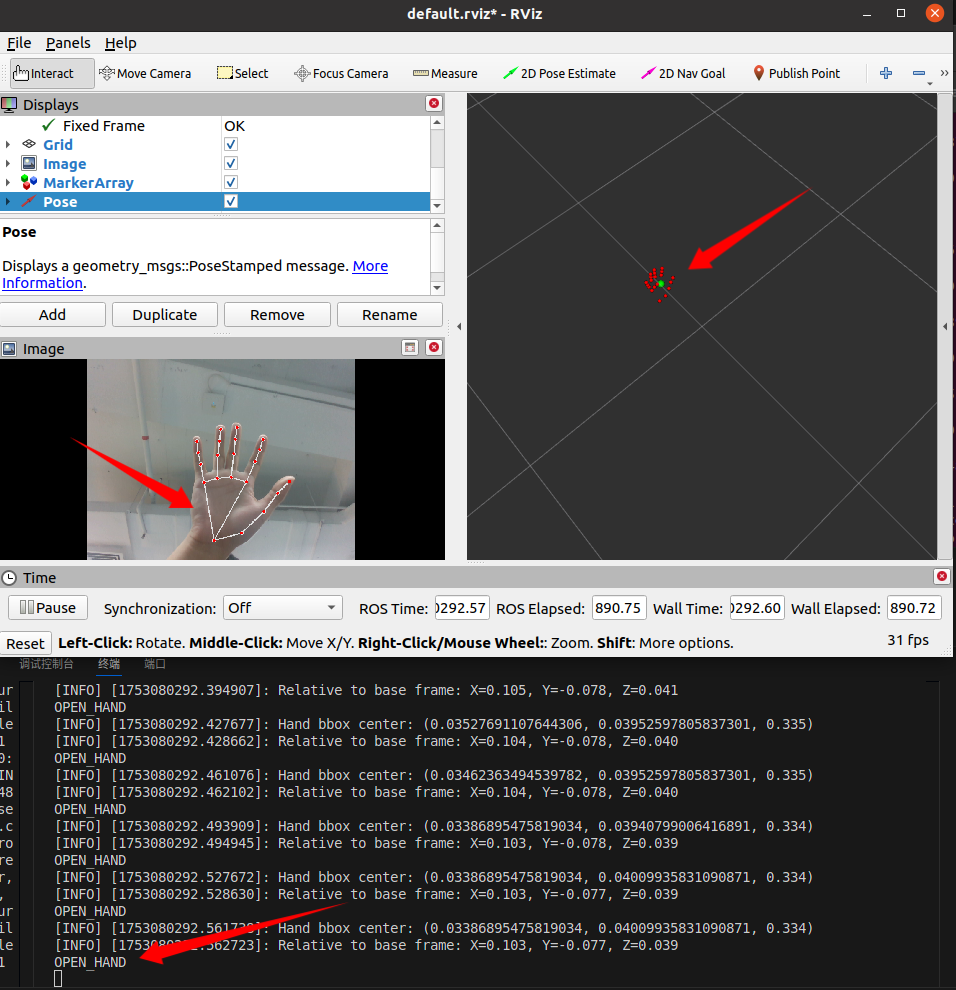

? 保持握拳5秒姿勢不動，五秒結束后會定義當前手部所處的姿態為手部坐標系的原點，隨后張開五指開始映射手部相在手部坐標系的原點相對的姿態。（選取手部坐標系的原點時候，盡量選擇圖像中心的部位，且不宜距離相機過遠導致手部識別不穩定，也不宜過近導致因相機視野受限導致的遙操作空間過?。?/p>

? 調整大拇指與食指的距離控制夾爪開合

結語

最后，不知道大家學‘廢’了嗎，控制機械臂不需要復雜的編程，脫離手機，直接通過手勢識別控制機械臂，實現“手在哪，臂就到哪”的自然交互。下一期技術生態教程持續更新中，敬請期待！
