前言

在前幾期中，我們實現了PIPER機械臂的點位控制、軌跡錄制、視覺識別、陀螺儀控制及手勢識別。正向與逆向運動學，是連接“空間指令”與“關節動作”的橋梁。無論是點擊屏幕、揮手控制，還是自動抓取，背后都離不開今天實現的這套FK/IK求解。

更重要的是——所有代碼已開源，歡迎動手實踐！

開源鏈接：https://github.com/agilexrobotics/Agilex-College.git

摘要

本章實現基于線性代數庫Eigen實現松靈PIPER機械臂的正解，逆解的雅各比方法，自定義交互式標記interactive_marker_utils的實現

標簽

運動學正解、運動學逆解的雅各比方法、RVIZ仿真、機械臂DH、交互式標記、松靈PIPER

功能演示

已關注 關注 重播 分享 贊 關閉觀看更多更多退出全屏切換到豎屏全屏退出全屏AGV網已關注分享視頻，時長00:48

0/0

00:00/00:48切換到橫屏模式繼續播放進度條，百分之0播放00:00/00:4800:48全屏倍速播放中 0.5倍 0.75倍 1.0倍 1.5倍 2.0倍 超清 流暢

繼續觀看

小白也能懂：用Eigen搞定機械臂數值法逆解

觀看更多轉載,小白也能懂：用Eigen搞定機械臂數值法逆解AGV網已關注分享點贊在看已同步到看一看寫下你的評論

視頻詳情

已關注 關注 重播 分享 贊 關閉觀看更多更多退出全屏切換到豎屏全屏退出全屏AGV網已關注分享視頻，時長00:18

0/0

00:00/00:18切換到橫屏模式繼續播放進度條，百分之0播放00:00/00:1800:18全屏倍速播放中 0.5倍 0.75倍 1.0倍 1.5倍 2.0倍 超清 流暢

繼續觀看

小白也能懂：用Eigen搞定機械臂數值法逆解

觀看更多轉載,小白也能懂：用Eigen搞定機械臂數值法逆解AGV網已關注分享點贊在看已同步到看一看寫下你的評論

視頻詳情

1.使用前準備

1.1.硬件準備

• ? AgileX robotics Piper機械臂

1.2.軟件環境配置

1. 1. PIPER機械臂驅動部署請參考：https://github.com/agilexrobotics/piper_sdk/blob/1_0_0_beta/README(ZH).MD

2. 2. PIPER機械臂ROS控制節點部署參考：https://github.com/agilexrobotics/piper_ros/blob/noetic/README.MD

3. 3. 安裝Eigen線性代數庫

sudo apt install libeigen3-dev

1.3.準備松靈PIPER的DH參數表以及關節限位

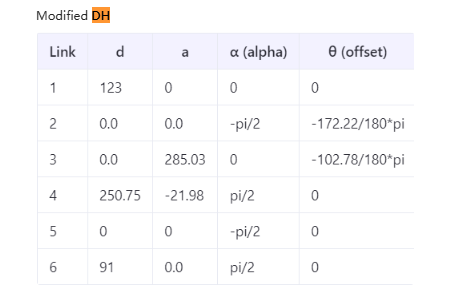

查閱松靈PIPER用戶手冊可以找到PIPER的改進DH參數表與關節限位：

• DH

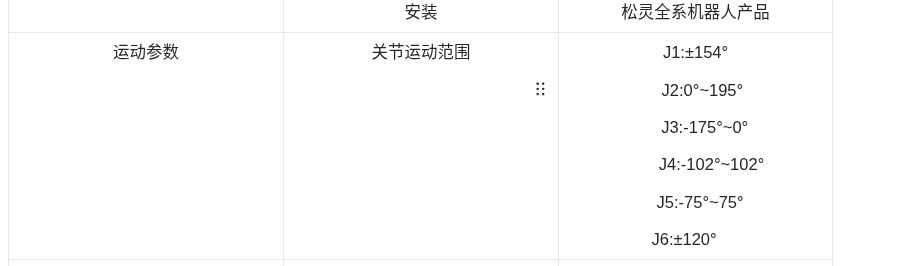

• 機械臂關節運動范圍

---

2.正向運動學計算FK

正向運動學FK的計算過程實際上是從每個關節的角度值----計算---->>機械臂某一關節在三維世界的位姿，本文以機械臂最后一個旋轉關節joint6為例

2.1.準備DH參數

1. 1. 根據PIPER的DH參數表構建正向運動學計算程序，由1.3小結的松靈PIPER的改進DH參數表，可以得到

// 改進DH參數 [alpha, a, d, theta_offset]dh_params_ = {{0,         0,          0.123,      0},                     // Joint 1{-M_PI/2,   0,          0,          -172.22/180*M_PI},      // Joint 2 {0,         0.28503,    0,          -102.78/180*M_PI},      // Joint 3{M_PI/2,    -0.021984,  0.25075,    0},                     // Joint 4{-M_PI/2,   0,          0,          0},                     // Joint 5{M_PI/2,    0,          0.091,      0}                      // Joint 6};

轉換為標準DH，可以參考以下的轉換規則：

標準DH到改進DH

α???(標準) = α?(改進)

a???(標準) = a?(改進)

d?(標準) = d?(改進)

θ?(標準) = θ?(改進)

改進DH到標準DH

α?(標準) = α???(改進)

a?(標準) = a???(改進)

d?(標準) = d?(改進)

θ?(標準) = θ?(改進)

得到轉換后的標準DH：

// 標準DH參數 [alpha, a, d, theta_offset]dh_params_ = {{-M_PI/2,   0,          0.123,      0},                     // Joint 1{0,         0.28503,    0,          -172.22/180*M_PI},      // Joint 2 {M_PI/2,    -0.021984,  0,          -102.78/180*M_PI},      // Joint 3{-M_PI/2,   0,          0.25075,    0},                     // Joint 4{M_PI/2,    0,          0,          0},                     // Joint 5{0,         0,          0.091,      0}                      // Joint 6};

1. 2. 準備DH變換矩陣

2. ? 改進DH變換矩陣：

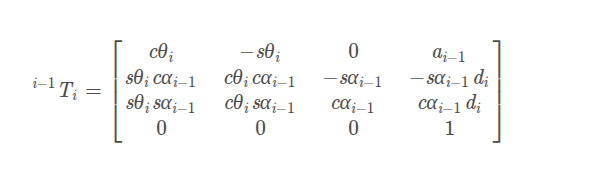

- 用Eigen改寫為改進DH的變換矩陣：

T << cos(theta),            -sin(theta),            0,             a,sin(theta)*cos(alpha), cos(theta)*cos(alpha), -sin(alpha), -sin(alpha)*d,sin(theta)*sin(alpha), cos(theta)*sin(alpha),  cos(alpha),  cos(alpha)*d,0,                     0,                      0,             1;

- 標準DH變換矩陣：

- 用Eigen改寫為標準DH的變換矩陣：

T << cos(theta), -sin(theta)*cos(alpha),  sin(theta)*sin(alpha), a*cos(theta),sin(theta),  cos(theta)*cos(alpha), -cos(theta)*sin(alpha), a*sin(theta),0,           sin(alpha),             cos(alpha),            d,0,           0,                      0,                     1;

1. 3. 實現正向運動學運算的關鍵函數computeFK()，完整代碼見代碼倉庫https://github.com/agilexrobotics/Agilex-College.git

Eigen::Matrix4d computeFK(conststd::vector& joint_values){//檢查輸入關節值數量是否足夠（至少6個）if(joint_values.size() < 6) {throwstd::runtime_error("Piper arm requires at least 6 joint values for FK");}//初始化單位矩陣作為初始變換Eigen::Matrix4d T = Eigen::Matrix4d::Identity();//對每個關節：//    計算實際關節角度 = 輸入值 + 偏移量//    獲取固定參數d值//    計算當前關節的變換矩陣并累積到總變換for(size_ti = 0; i < 6; ++i) {doubletheta = joint_values[i] + dh_params_[i][3];  // θ = joint_value + θ_offsetdoubled = dh_params_[i][2];                       // d = d_fixed (如果是旋轉關節)T *= computeTransform(dh_params_[i][0],  // alphadh_params_[i][1],  // ad,                 // dtheta              // theta);}//返回最終變換矩陣returnT;}

2.2.驗證FK計算準確性

1. 1. 啟動正向運動學驗證程序

ros2 launch piper_kinematics test_fk.launch.py

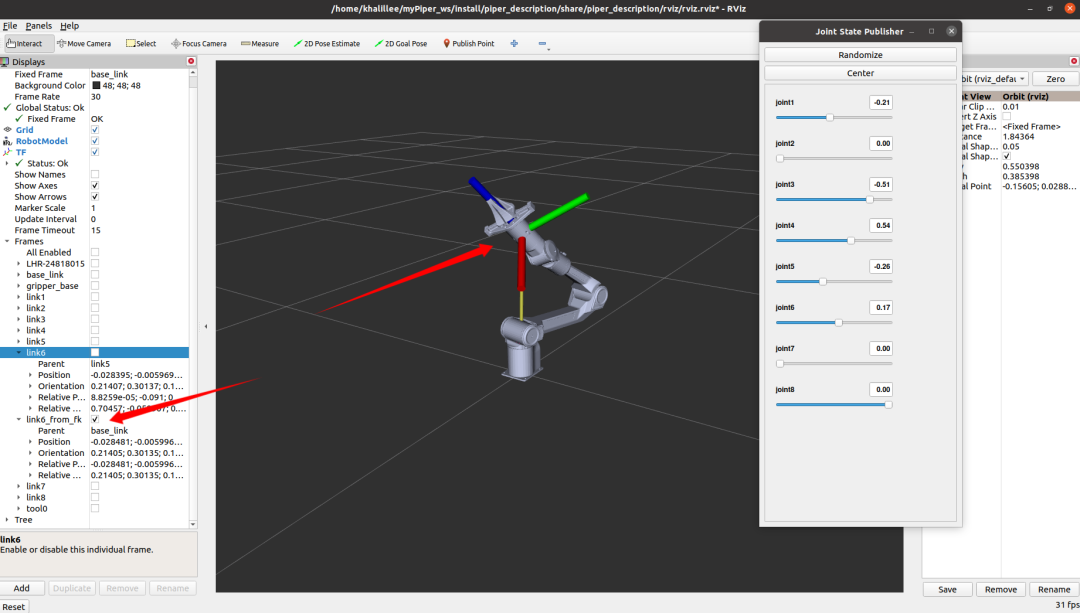

1. 2. 啟動RVIZ仿真程序，開啟顯示TF樹，觀察計算的FK所得的機械臂末端link6_from_fk的姿態是否和機器人原本的link6（由joint_state_publisher計算）是否重合

ros2 launch  piper_description display_piper_with_joint_state_pub_gui..launch.py

可以看見重合度很高，且從link6_from_fk和link6的姿態可以看出誤差基本在小數點后四位。

3.逆向運動學解算IK

逆向運動學IK的計算過程實際上是給定一個目標點----計算---->>機械臂每個關節要在什么位置才能使機械臂末端到達目標點

3.1.確認關節限位

• ? 需要確定PIPER機械臂每個關節的限位，確保IK解算出來的路徑不會超過機械臂的限位，從而導致機械臂損壞或者其他危險情況

• ? 由1.3節可以得知PIPER機械臂每個關節的限位為：

• 示意截圖

• ? 從而得到機械臂關節限位的矩陣

std::vector> limits = {{-154/180*M_PI, 154/180*M_PI},        // Joint 1{0,             195/180*M_PI},      // Joint 2{-175/180*M_PI, 0},                 // Joint 3{-102/180*M_PI, 102/180*M_PI},      // Joint 4{-75/180*M_PI,  75/180*M_PI},       // Joint 5{-120/180*M_PI, 120/180*M_PI}       // Joint 6};

3.2.IK的雅各比矩陣方法實現的簡要步驟

求解過程

1. 1. 計算誤差e：當前位姿與目標位姿的差異(6維向量：3位置+3姿態)

2. 2. 誤差e是否小于閾值？

3. ? 是→ 返回當前θ作為解

4. ? 否→ 進入迭代優化步驟

5. 3. 計算雅可比矩陣J：6×6矩陣

6. 4. 計算阻尼偽逆：

???2?1

λ是阻尼系數，避免奇異位形時數值不穩定

1. 5. 計算關節角度增量：

?

通過誤差e和偽逆計算關節角度的調整量

1. 6. 更新關節角度：

應用調整量到當前關節角度

1. 7. 應用關節限制：

2. 8. 角度歸一化

3. 9. 達到最大迭代?

4. ? 否→ 回到步驟2繼續迭代

5. ? 是→ 拋出未收斂錯誤

關鍵函數computeIK()

std::vector computeIK(conststd::vector& initial_guess, constEigen::Matrix4d& target_pose,boolverbose = false,Eigen::VectorXd* final_error = nullptr){//初始化一個猜測姿態（初始姿態）if(initial_guess.size() < 6) {throwstd::runtime_error("Initial guess must have at least 6 joint values");}std::vector joint_values = initial_guess;Eigen::Matrix4d current_pose;Eigen::VectorXd error(6);boolsuccess = false;//開始迭代計算for(intiter = 0; iter < max_iterations_; ++iter) {//先計算初始狀態的FK獲取初始狀態的位置與姿態current_pose = fk_.computeFK(joint_values);//計算初始狀態的位置與姿態相較于目標點的誤差error = computePoseError(current_pose, target_pose);if(verbose) {std::cout << "Iteration "<< iter << ": error norm = "<< error.norm() << " (pos: "<< error.head<3>().norm() << ", orient: "<< error.tail<3>().norm() << ")n";}//檢查誤差是否小于閾值，分為位置誤差閾值與姿態誤差閾值if(error.head<3>().norm() < position_tolerance_ && error.tail<3>().norm() < orientation_tolerance_) {success = true;break;}//計算雅各比矩陣（默認使用解析雅各比）Eigen::MatrixXd J = use_analytical_jacobian_ ? computeAnalyticalJacobian(joint_values, current_pose) :computeNumericalJacobian(joint_values);//采用阻尼最小二乘法(Levenberg-Marquardt)//Δθ = J?(JJ? + λ2I)?1e//θ_new = θ + ΔθEigen::MatrixXd Jt = J.transpose();Eigen::MatrixXd JJt = J * Jt;//lambda_: 阻尼系數(默認0.1)，避免奇異位形時數值不穩定JJt.diagonal().array() += lambda_ * lambda_;Eigen::VectorXd delta_theta = Jt * JJt.ldlt().solve(error);//更新for(inti = 0; i < 6; ++i) {//應用調整量到當前關節角度doublenew_value = joint_values[i] + delta_theta(i);//確保更新后的θ在機械臂的物理限制范圍內（關節角度限位）joint_values[i] = std::clamp(new_value, joint_limits_[i].first, joint_limits_[i].second);}//將關節角度規范到[-π,π]等標準范圍內（避免不必要的多圈旋轉）normalizeJointAngles(joint_values);}//如果超過最大迭代次數(100)還未求解出結果，拋出異常if(!success) {throwstd::runtime_error("IK did not converge within maximum iterations");}//計算誤差if(final_error != nullptr) {current_pose = fk_.computeFK(joint_values);*final_error = computePoseError(current_pose, target_pose);}returnjoint_values;}

3.3.使用interactive_marker以實現發布機械臂三維空間目標點

1. 1. 安裝ROS2依賴包

sudo apt install ros-${ROS_DISTRO}-interactive-markers ros-${ROS_DISTRO}-tf2-ros

1. 2. 啟動interactive_marker_utils實現三維空間目標點發布

ros2 launch interactive_marker_utils marker.launch.py

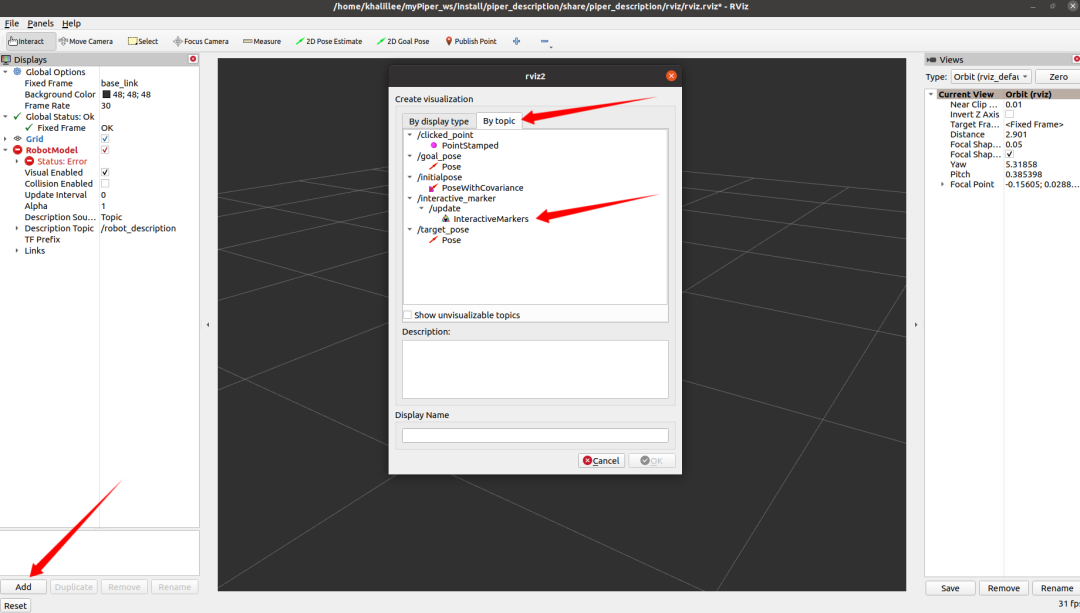

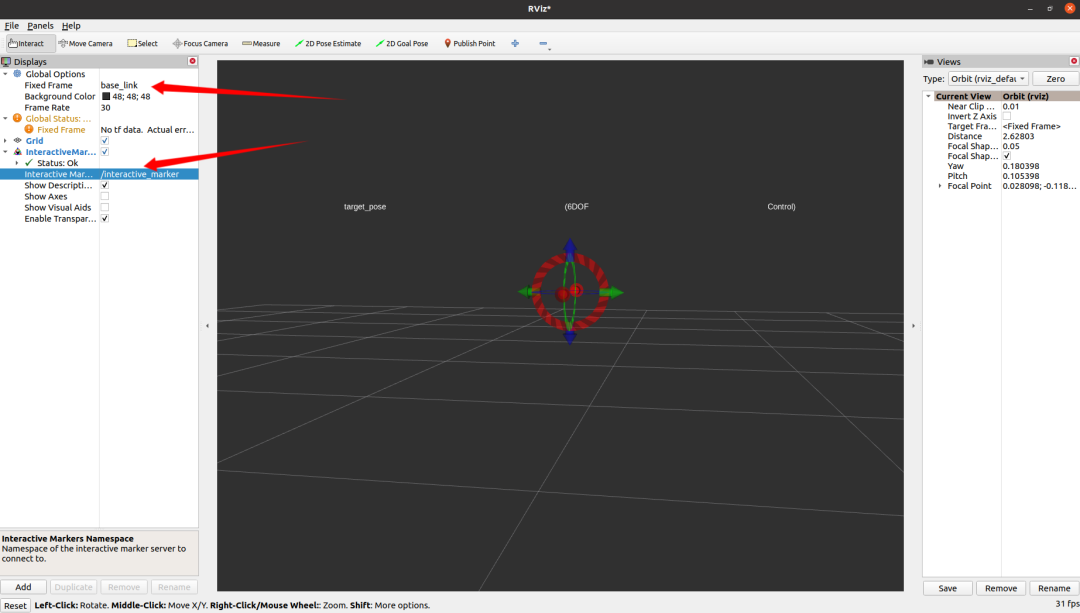

1. 3. 啟動RVIZ2觀察Marker

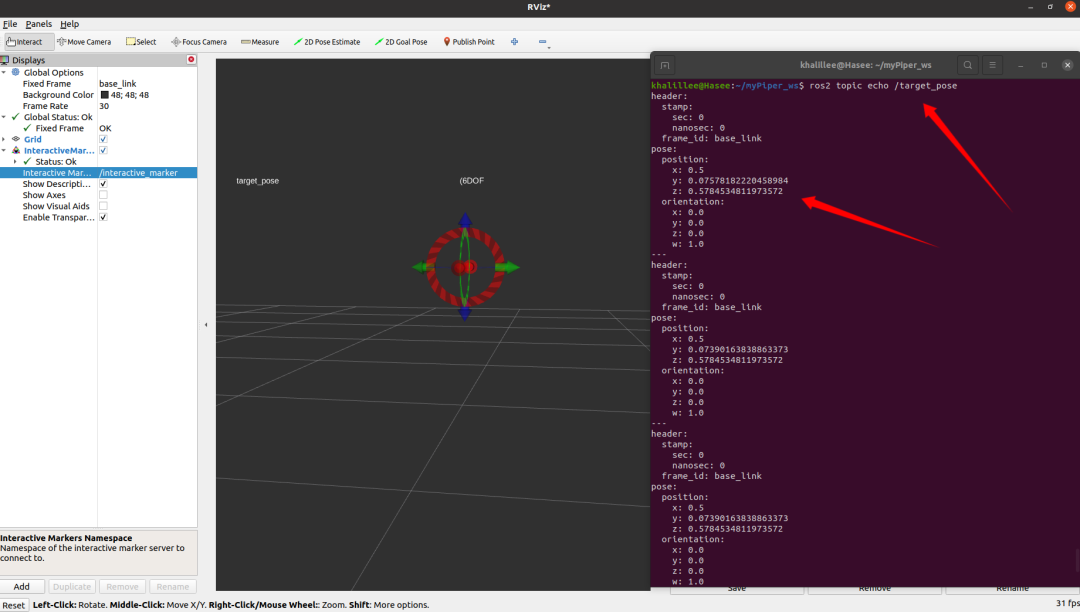

1. 4. 拖動Marker，并用ros2 topic echo 觀察Marker發布的目標點是否有變化

3.4.在RVIZ中通過interactive_marker驗證IK是否正確

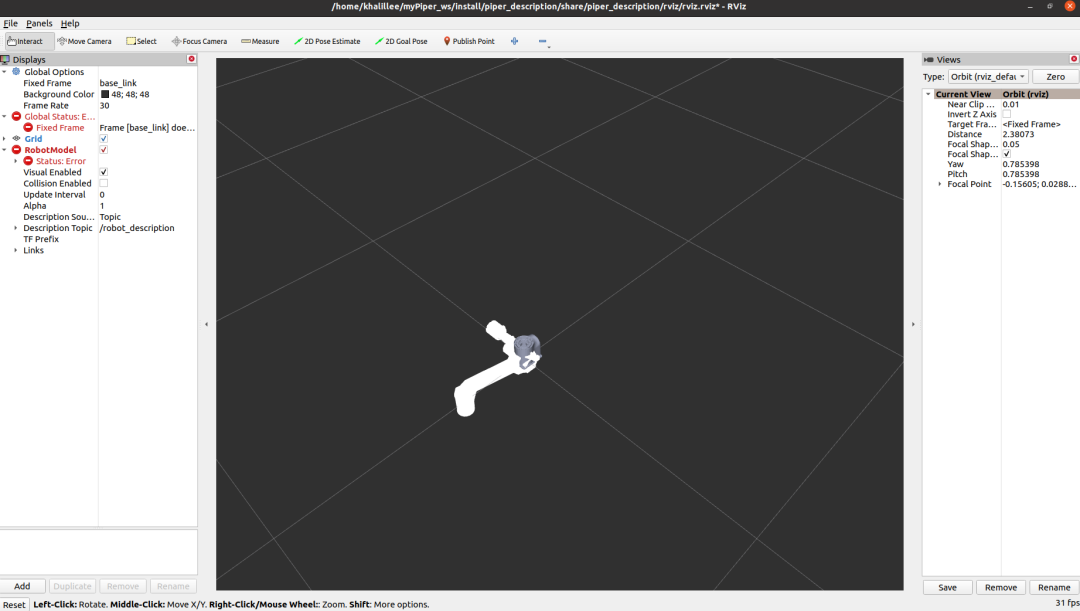

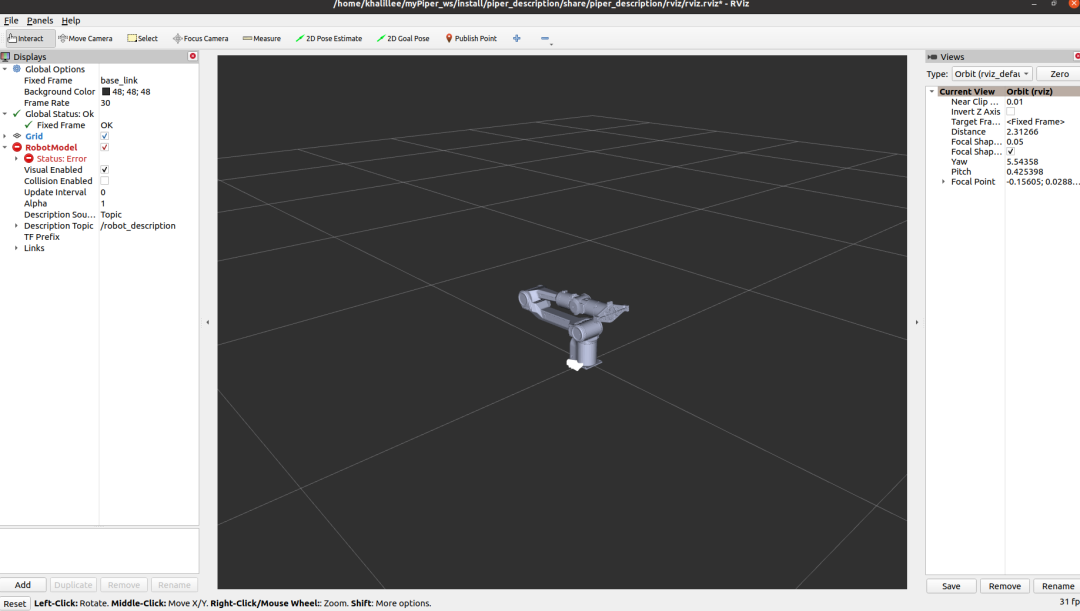

1. 1. 啟動松靈PIPER的RVIZ仿真demo，因?yàn)榇藭r(shí)沒有joint_state_publisher，所以模型沒有正確顯示

ros2 launch piper_description display_piper.launch.py

1. 2. 接下來啟動IK節點和interactive_marker節點（在同一個launch文件里）,啟動成功后可以看到機械臂正常顯示

ros2 launch piper_kinematics piper_ik.launch.py

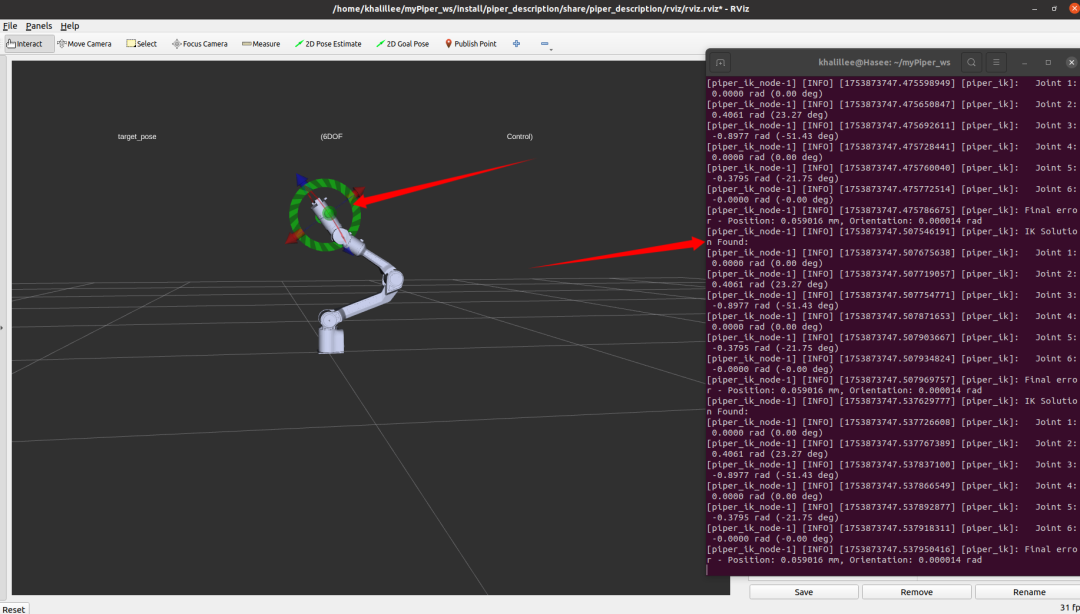

1. 3. 使用interactive_marker控制機械臂進行IK解算

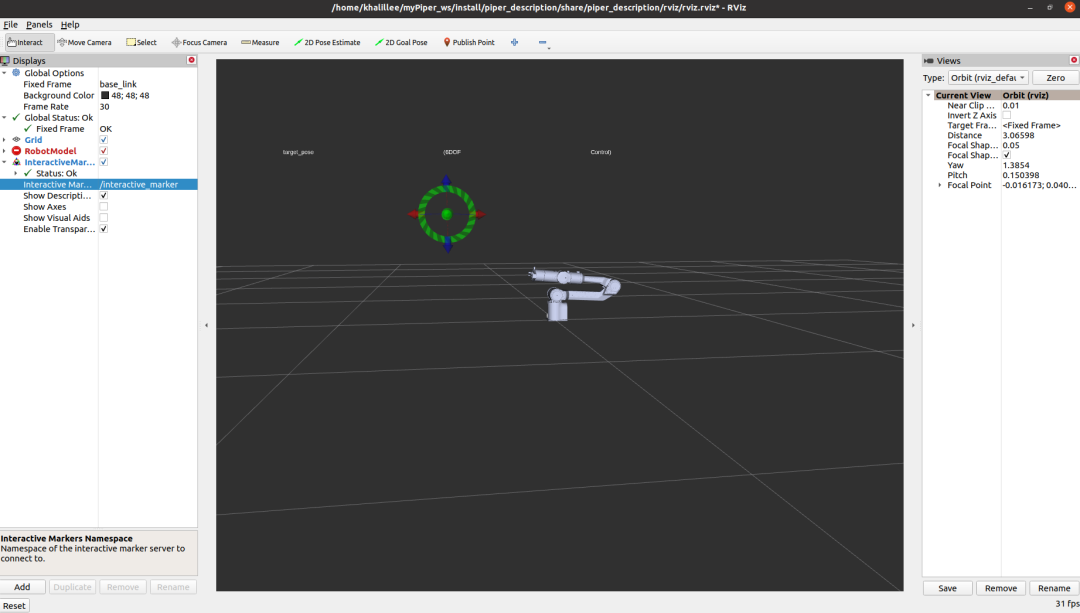

1. 4. 拖動interactive_marker可以看見IK成功解算出每個關節的角度

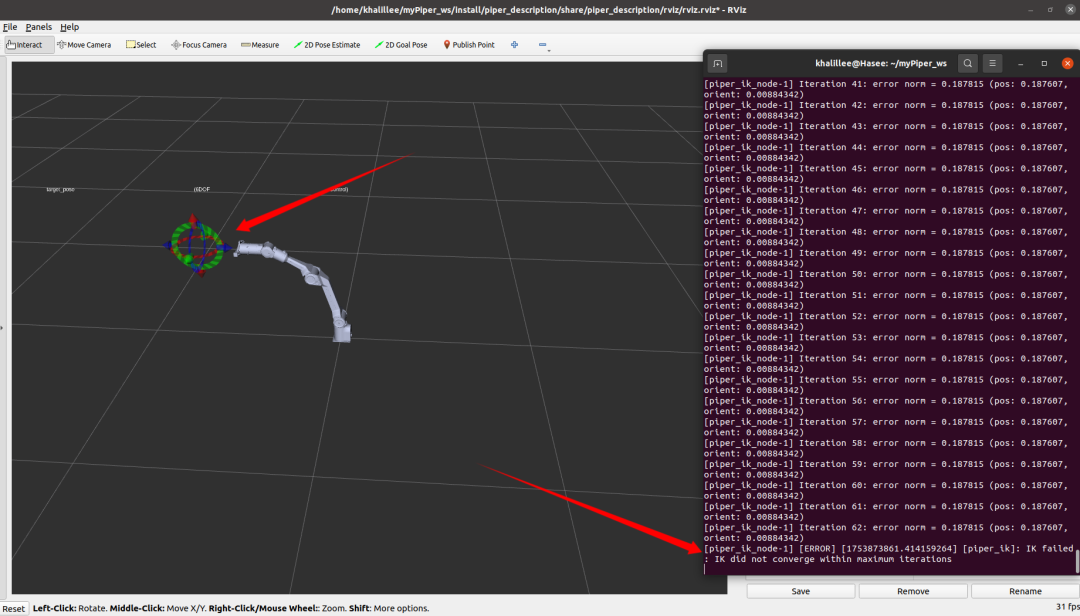

1. 5. 如果拖動interactive_marker到達無法解算的地方則會拋出異常

4.在真實PIPER機械臂上驗證IK

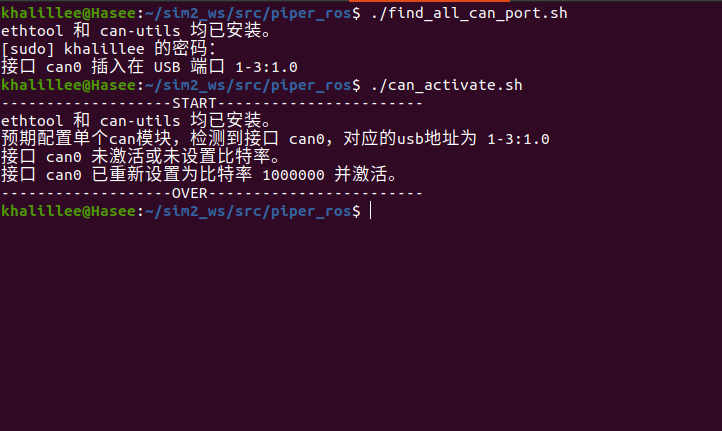

1. 1. 首先啟動連接PIPER的CAN通信的腳本

cd piper_ros./find_all_can_port.sh ./can_activate.sh

1. 2. 啟動PIPER真機控制節點

ros2 launch piper my_start_single_piper_rviz.launch.py

1. 3. 接下來啟動IK節點和interactive_marker節點（在同一個launch文件里），可以看到機械臂運動到HOME點

ros2 launch piper_kinematics piper_ik.launch.py

1. 4. 拖動interactive_marker并觀察PIPER機械臂運動情況

結語

最后，不知道大家學‘廢’了嗎，所以說，逆運動學“解不出來”并不可怕——只要搞懂了原理、用對了方法，哪怕是機械臂的“死胡同”位置，我們也能知道它為什么“夠不著”。從理論到代碼，再到真機運行，每一步都是讓機器人真正“聽話”的關鍵?，F(xiàn)在，你的PIPER也能做到指哪打哪了！
