工業4.0時代，制造業的競爭焦點已全面轉向高精度與智能化。作為制造業核心領域的機床行業，更是無法置身事外。市場對工件加工的極致要求，正倒逼整個產業鏈進行革新。這不僅是一次技術迭代，更是一場從普通射手到頂尖狙擊手的蛻變，機床的驅動系統就像是狙擊手手中的高精度步槍，必須做到極致的穩定和精準，才能確保一擊即中。

傳統機床驅動四大痛點

在機床加工過程中，穩定且精確的速度控制是確保加工質量的關鍵。然而，傳統的驅動系統往往存在速度波動大、響應速度慢等問題，導致加工精度下降，甚至影響產品的成品率。特別是在加工復雜形狀工件時，對速度響應和位置控制的精度要求更高。此外，隨著智能制造的發展，機床需要具備更高的靈活性和適應性，以應對多樣化的加工需求。

具體而言，客戶面臨的主要挑戰包括：

1 速度波動大影響加工穩定性

2 位置控制精度低導致加工誤差增加

3 響應速度慢難以應對快速變加速或減速的加工場景

4 系統靈活性不足難以適應不同工件和加工工藝的需求

科爾摩根AKD破解難題

針對上述挑戰，科爾摩根提供了基于AKD伺服驅動器的創新解決方案。該方案通過以下幾個方面幫助機床實現性能提升：

高刷新頻率的三環控制體系

AKD驅動器采用出色的三環刷新頻率設計，電流環刷新頻率高達670 ns（1.5 MHz），速度環為62.5 μs（16 kHz），位置環為125 μs（8 kHz）。這一設計確保了運動控制的迅速性和及時性，顯著提高了控制精度，有效減小了過沖和位置偏差，為機床加工提供了穩定可靠的動力支持。

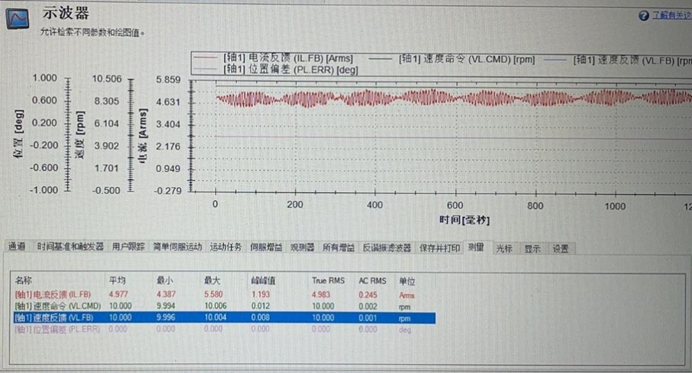

如圖： 10 rpm時的速度反饋峰峰值為0.008

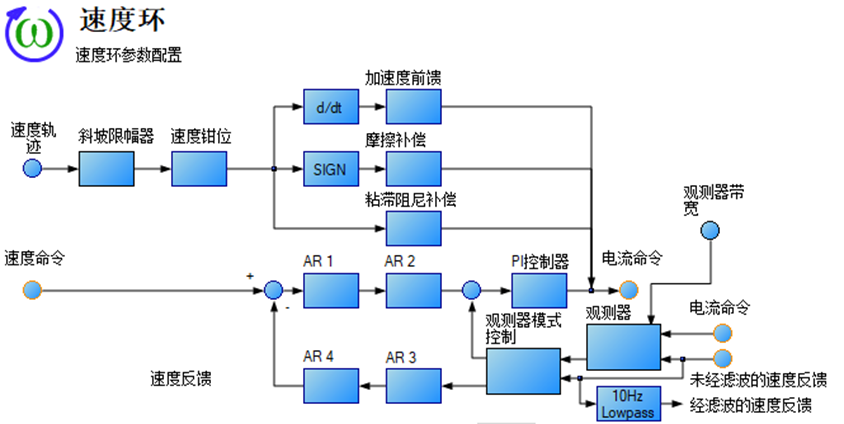

優化的伺服增益調試機制

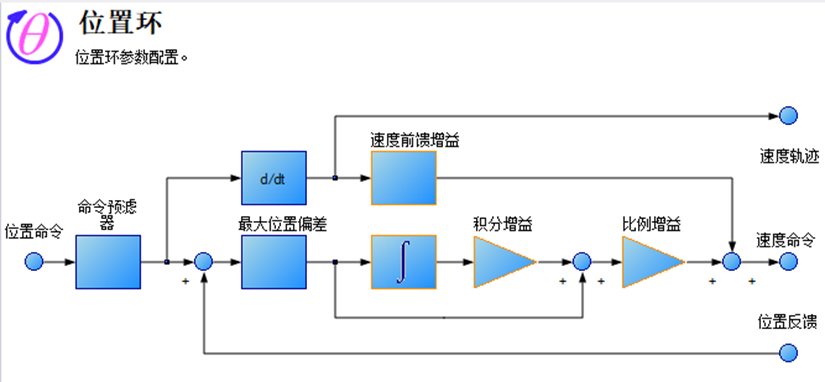

AKD驅動器支持通過調整伺服速度環增益來優化系統響應性，使系統能夠更快速地響應控制信號，實現精準的速度調節。同時，引入加速度前饋功能，在電流環調節周期內對速度進行提前補償，進一步提升了系統的動態性能。此外，通過提高位置環的比例增益，有效減少了運動過程中的位置偏差，提高了位置控制的準確性。

多功能的AR濾波器配置

AKD驅動器在速度環中集成了4個AR濾波器功能（2個輸入，2個輸出），每個濾波器均可選擇單位增益、低通、超前滯后、陷波等多種模式，并具備觀測器功能。這些濾波器能夠有效濾除系統中的噪聲和干擾，提高系統的穩定性和抗干擾能力，確保機床在復雜加工環境中的穩定運行。

靈活的系統配置與調試能力

AKD驅動器支持根據不同工件和加工工藝的需求進行靈活的系統配置和參數優化。通過簡單的參數調整，即可實現系統性能的出色匹配，滿足不同加工場景的需求，提高了機床的靈活性和適應性。

從加工到維護全面升級

通過采用科爾摩根的AKD伺服驅動器解決方案，客戶的機床加工就像開掛了一樣。首先，加工精度得到顯著提升，系統速度波動和位置偏差大幅降低，確保了加工過程的穩定性和產品質量的提升。其次，生產效率顯著提高，機床能夠更快地適應不同工件和加工工藝的需求，有效縮短了生產周期。此外，產品質量的穩定性也得到增強，穩定的加工過程和精確的位置控制減少了廢品率和返工率，降低了生產成本。最后，系統維護的簡便性也為客戶帶來了便利，AKD驅動器的高度集成化和智能化設計簡化了系統維護流程，降低了維護成本和時間?？蛻糁焙粽嫦悖?/span>

本文作者

楊坤

科爾摩根

高級應用工程師

具有15年運動控制領域從業經驗，專注創新，力求卓越，持續致力于控制系統的高效與穩定。
