做自動化的朋友都知道，設備性能好不好，關鍵是伺服系統的精度與響應速度給不給力。而伺服位置反饋設備，作為這一系統的“眼睛”，其重要性不言而喻，它能不能準確告訴你電機轉到哪兒了，直接決定了你的設備是絲滑運行還是頻繁翻車。更現實的問題，它還關系到生產線的效率和安全，這可都是真金白銀啊。市面上那么多位置反饋設備看得人眼花，到底哪款才是你的菜？別慌，今天就來聊聊怎么挑到最適合自己應用場景的那一款。

位置反饋設備揭秘

位置反饋設備，作為測量電機機械輸出位置的關鍵組件，其重要性不言而喻。在標準旋轉電機中，它精確測量軸/轉子相對于電機外殼/定子的位置；在直線電機中，則監測運動線圈與靜止磁體結構的相對位置。運動速度甚至加速度都可通過隨時間對位置的測量來計算。

常見的傳感類型

光學傳感，例如科爾摩根的多圈絕對式智能反饋設備SFD-M

電感式傳感，例如旋轉變壓器或某品牌的EQI系列設備

電容式傳感，例如某品牌的EEM37系列設備

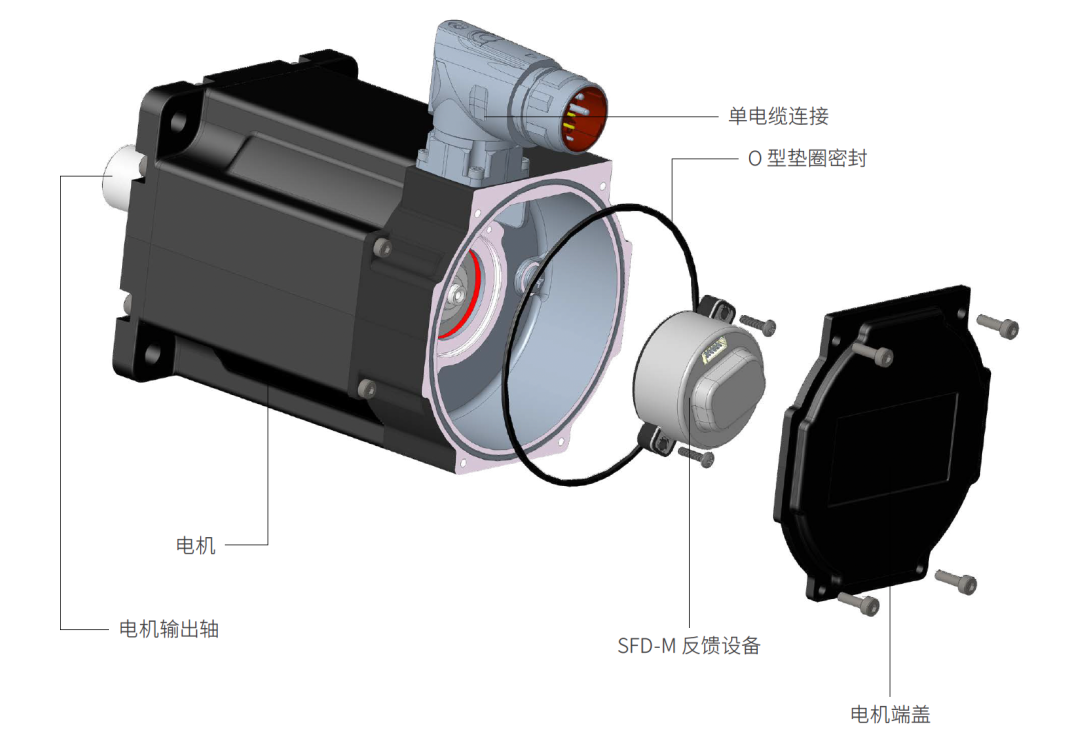

每種傳感類型在成本、尺寸、性能、堅固性和工作溫度方面都各有特點。如下圖是安裝有SFD-M反饋設備的科爾摩根AKM2G伺服電機的分解圖。

位置反饋怎么用?

并非所有電機都需要位置反饋設備。但在需要精確運動控制的應用中，無反饋的開環運行會導致定位不準、速度控制差等一系列問題。因此，閉環系統中的位置反饋設備是實現高精度控制的關鍵。

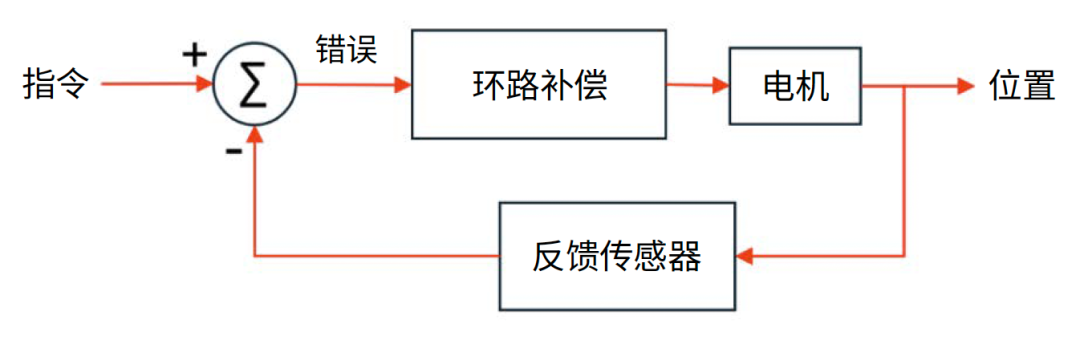

伺服控制環路

伺服電機位置數據供電子控制器在伺服控制環路使用，目標是讓反饋傳感器輸出值接近指令值，位置反饋設備質量影響伺服系統運動精度，反饋傳感器測量誤差會使電機實際位置產生誤差，如周期性誤差會導致電機反向波動。位置反饋設備越好運動效果越好，但電機內部設備性能有限，多數電機驅動機械聯動裝置，連接機械系統需高成本精心設計，用高精度定位反饋設備也難顯著改善其末端運動，運動控制質量才是關鍵。

電機的電子換向

許多電機需交流波形適當同步以實現所需運動，最初有刷電機靠機械換向器實現同步，而無刷永磁伺服電機則由位置反饋設備為驅動器提供信息，以電子方式同步激勵電機繞組，電子換向能減小電機體積、降低成本，滿足指定機械功率和扭矩規格，且某些電機電子換向需電機電循環內的絕對位置信息。

絕對位置詳解

基本位置反饋設備提供增量位置，通電時無論轉子實際位置如何都報告為0位，僅測量通電后移動的增量距離，對勻速運動等部分應用足夠，但多數應用需知曉操作空間內的實際位置，絕對位置反饋設備可提供固定且相對于0位的絕對位置，其有多種類型且按絕對位置范圍區分。

換向器

通電時在一個電機電循環內提供電子換向所需的絕對位置信息，位置反饋在一個循環內只提供增量或絕對位置，如增量式編碼器+霍爾效應傳感器或多速旋轉變壓器。

單圈絕對值

通電時在0至360度機械旋轉范圍提供精準絕對位置值，如單速旋轉變壓器及部分光學、電容或電感式設備。

多圈絕對值

能提供機械旋轉一圈內絕對位置并跟蹤完整旋轉圈數，計數能力通常從4069圈（12位）到65536圈（16位）不等。多圈絕對式反饋可通過以下四種基本方式實現：

斷電時將當前位置保存到非易失性存儲器，通電時恢復

斷電時不得移動電機位置。

成本低，應用范圍較窄。

用備用電池為轉數計數器供電

在斷電狀態下可自由移動電機。

電池存在成本和維護問題，而且需要占用空間。

長時間斷電有可能造成生命危險。

使用帶有獨立讀數的齒輪

在斷電狀態下可自由移動電機。

齒輪能使編碼器變大，電機長度更長。

齒輪價格較高，安裝公差要求嚴格。

能量收集。在斷電狀態下，手動移動電機可為非易失性存儲器中的匝數計數器供電。例如：科爾摩根SFD-M。

在斷電狀態下可自由移動電機。

比齒輪更堅固耐用，轉數范圍更大。

比齒輪小，成本低，對公差精度的要求也更低。

幾乎所有應用都能受益于多圈絕對位置反饋，如在將電機旋轉轉換為有限范圍線性運動的應用中，它通電后可立即提升生產率，省去耗時歸位程序及昂貴歸位傳感器和布線。以往增加多圈絕對功能成本高，很多應用難享其優勢，如今該限制已消除，科爾摩根的SFD-M位置反饋設備表現突出，無需額外成本就能提供多圈絕對功能和能量收集技術的所有優勢。

反饋設備關鍵規格

●分辨率

可測量的最小運動距離，以二進制位數/轉數指定，位數/轉數越高越好，典型工業旋轉伺服電機至少需16位/圈，24位/圈更佳，超24位/轉位置精度效益降低。

●精度

設備測量位置與電機實際位置差值，指最壞情況誤差，用+/-弧分角表示，通常比分辨率差得多。

●速度波動

因測量位置誤差導致微分法測量的位置速度估值波動，與速度成正比，用%p-p表示，由位置精度誤差引起，但最壞情況位置誤差不直接決定其百分比。

●位置噪聲

電機靜止時測得位置值因模擬傳感固有噪聲和EMI噪聲出現隨機跳動，通常介于分辨率和精度規格之間，最好有1-2個最少有效位的隨機噪聲。

●帶寬

位置傳感器對輸入變化響應速度有限制，帶寬指測得正弦運動與實際相比振幅下降到-3dB時的頻率(HZ)，需高于所需伺服閉環運動帶寬。

●延遲/相位

傳感器從輸入到測量值有相位滯后或延遲，在指定正弦工作頻率下以電角度表示，在所需伺服閉環帶寬下相位滯后要小。

●溫度

設備在冷熱環境下均能在規格要求內正常工作，電機元件工作溫度上限常高于反饋設備，電機持續扭矩受其最高工作溫度限制。

●堅固性

伺服電機應用涉及機械振動和沖擊，每種位置反饋設備有可承受范圍，有些更堅固耐用。

向上滑動查看更多

反饋設備的實用功能

除了測量電機位置這個主要功能之外，現代反饋設備還可能具有一些增強功能性和價值的功能，其中包括：

電機ID

含驅動器數字通信鏈路的位置反饋設備有非易失性存儲器，用電機數據表值編程后，驅動器通電時能知曉連接電機并自動兼容設置，所有帶存儲器的科爾摩根設備都設有電機ID信息供驅動器自動設置。

熱敏傳感器

部分?jǐn)?shù)字位置反饋設備輸入端可連電機繞組熱敏傳感器，經數字通信鏈路將測量值反饋給驅動器，無需從電機到驅動器連接熱敏傳感器。

單電纜

與驅動裝置數字通信的位置反饋設備導線少，如科爾摩根SFD-M等設備只需2根或4根導線，相比多導線傳感器或直接模擬傳感器成本和安裝勞動力更低。

功能安全

現代機器為保障操作員安全，伺服系統可安裝經第三方認證的功能安全性位置反饋裝置，讓有效伺服系統在操作員安全操作時保持固定位置，提升生產效率與工作環境安全性。

向上滑動查看更多

反饋設備選型指南

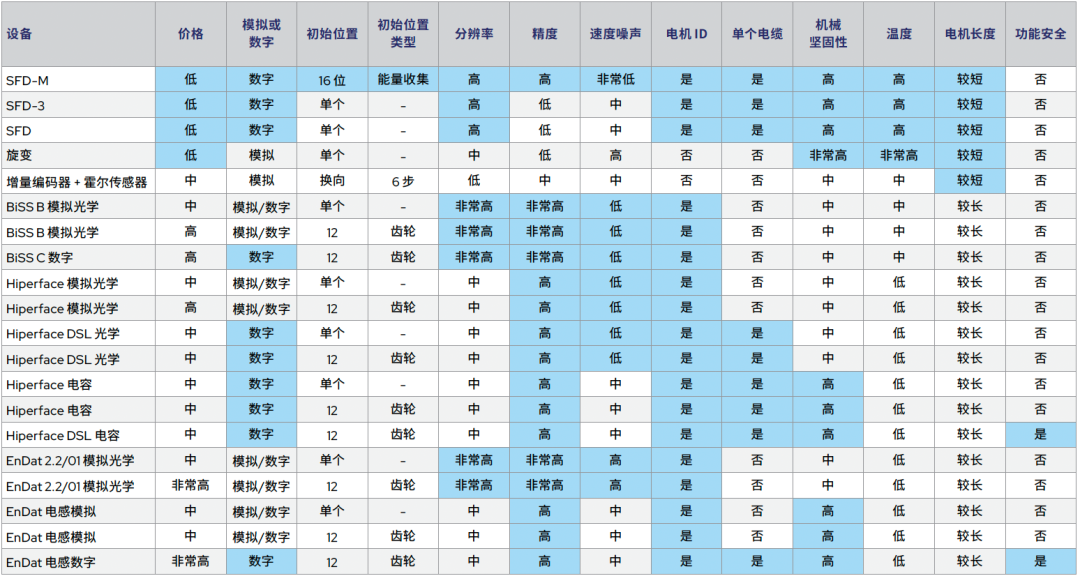

綜合我們討論過的所有性能指標、功能與特性，并結合相關定價，可建立全面比較圖表，用以表明各類現有位置反饋設備能達到好、較好或非常好的標準，具體見下表。

反饋設備對比分析

一般運動控制應用

根據對比圖可以看出，SFD-M顯然是大多數應用的合適選擇。其優勢包括：

性價比高

具有16位多圈絕對分辨

性能強勁

特殊應用建議

然而，在有些特殊應用中，SFD-M并不是一個好選擇。這些特殊情況和相關反饋設備及其訂購代碼如下。

需要功能安全認證：

GU BiSS電容安全

LD EnDat電感安全

相比SFD-M成本更高且電機更長

直接驅動需要極高位置精度：

DA，DB EnDat光學

AA，AB BiSS光學

相比SFD-M成本更高且電機更長

未使用科爾摩根電機驅動器：

選擇與驅動器兼容的反饋設備

科爾摩根全程服務
