在機器人、自動駕駛、工業自動化和智能物流蓬勃發展的今天，"如何精準感知三維世界"已成為整個行業最核心的命題之一。深度感知技術，賦予了機器一雙能夠測量距離、理解空間的"眼睛"。

從微軟2010年發布的Kinect，到蘋果2017年iPhone X的Face ID，再到如今服務機器人、無人叉車和自動駕駛汽車上搭載的各類3D傳感器——深度感知技術已經從實驗室走向了千行百業。

本文將深度剖析雙目視覺、結構光、iToF、dToF四大主流3D視覺傳感器的原理、優缺點、適用場景及市場趨勢，并帶您了解為什么dToF（直接飛行時間法）正在成為中遠距離3D視覺感知領域最具潛力的技術新星。

丨 一、四大深度感知技術原理深度解析

目前主流的3D視覺傳感器感知技術包括雙目視覺、結構光和ToF，而ToF則分為iToF（間接飛行時間）和dToF（直接飛行時間）。

技術一

雙目視覺（Stereo Vision）

模仿人眼視差原理的被動式測距技術，分為被動雙目和主動雙目?jī)煞N

工作原理：雙目深度重建利用三角測距法計算被測物體到相機的距離。從兩個相機觀察同一物體，被觀測物體在兩幅圖像中的位置差稱為視差，被攝物離相機越近，視差越大；距離越遠，視差越小。

在已知兩個相機間距等相對位置關系的情況下，即可通過相似三角形原理計算出距離。雙目視覺方案又分為被動和主動兩種，主動雙目是被動雙目的加強版，通過紅外補光解決了暗光和低紋理的痛點，但在遠距離精度、強光干擾等問題上，沒有根本改善。

核心優勢：

? 被動雙目無需主動光源，硬件結構相對簡單，成本較低? 在紋理豐富、光照充足的場景下效果良好? 近距離時可獲取高分辨率深度圖

技術瓶頸：

? 計算量巨大：塊匹配算法復雜度高達O(NMWHD)，實際應用中通常需要專用ASIC芯片加速? 強依賴紋理：面對白墻、玻璃等低紋理表面時，無法找到對應匹配點? 光照敏感：黑暗環境或強光直射下性能急劇下降，紅外補光的主動雙目結構有改善? 遠距離精度衰減：精度隨距離平方下降，中遠距離誤差顯著增大

典型代表：被動雙目有Stereolabs ZED系列；主動雙目有RealSense D400系列、Luxonis OAK系列

技術二

結構光（Structured Light）

主動投射編碼圖案，通過圖案形變直接求解深度的三角測距技術

工作原理：結構光方案是一種主動三角測量技術，與主動雙目同屬主動三角法大類。其工作方式是紅外激光投射端將帶有編碼信息的結構光圖案（如條紋、網格、偽隨機點陣）投影到被觀測物體上。

這些圖案會根據物體的幾何形狀和距離發生相應的形變（如條紋彎曲、點位移）。紅外攝像頭拍攝這些形變圖案，系統通過解碼分析圖案的形變程度，直接計算出每個像素對應的深度信息。

與主動雙目的區別：主動雙目是通過匹配左右圖像中的對應點來計算視差，需要依賴圖像間的對應關系。但結構光是通過解碼圖案形變直接獲得深度，每個投射的特征點自帶“身份標簽”，不依賴雙目匹配。

核心優勢：

? 主動光源補充紋理：解決了被動雙目在低紋理、弱光場景下的痛點? 近距離精度極高：可達亞毫米級，如蘋果Face ID模組? 無需雙目匹配：每個投射的特征點自帶編碼信息，計算路徑更直接

技術瓶頸：

?測距范圍有限：最佳工作距離通常為0.3-3米，遠距離精度隨距離平方下降

? 多路徑干擾：復雜場景中多次反射會導致深度計算錯誤

? 同類設備干擾：多臺結構光設備投射出的圖案會混淆，導致無法解算

? 陽光干擾：戶外強光下投射圖案易被淹沒，工作受限

典型代表：消費級有蘋果Face ID模組、奧比中光 Astra 系列（主要用于近距離人臉識別、三維建模等場景）；工業級/融合方案有Photoneo MotionCam-3D 系列、Mech-Mind (梅卡曼德) Mech-Eye 系列

注：結構光與主動雙目雖然硬件架構相似，但深度計算邏輯不同。兩者同屬主動三角法大類，但在近距離高精度場景中，結構光更具優勢；在中遠距離及動態場景中，主動雙目表現更優。

技術三

iToF（間接飛行時間）

通過相位差間接推算光飛行時間的測距方案

工作原理：iToF（indirect Time-of-Flight）通過傳感器在不同時間窗口采集能量值的比例關系，解析信號相位，間接測量發射信號與接收信號的時間差。主要分為兩種調制方式：

CW-iToF（連續波調制）：采用正弦波調制，接收與發射端正弦波的相位偏移和物體距離成正比。精度受制于隨機噪聲和量化噪聲，為提高精度通常采用大功率短積分時間采樣+高調制頻率。

PL-iToF（脈沖調制）：激光發射帶有振幅和時間信息的光脈沖，通過雙采樣技術提高精度。解算更簡單、計算量更低，但精度弱于CW-iToF，對背景噪聲更敏感。

核心優勢：

? 芯片產業鏈成熟? 實時性較好

技術瓶頸：

? 飛點噪聲（Flying Pixels）：物體邊緣處，單個像素同時接收到前景和背景的反射光線，導致深度值錯誤，生成“飛在空中的無效點”

? 多徑干擾（MPI）：真實場景中，復雜漫反射或鏡面反射使光線經多次反射后才被傳感器接收，導致測量值系統性偏大。這是困擾 iToF 多年的最大技術障礙

? 對黑色物體敏感度高：黑色物體吸光性強，反射信號弱，導致信噪比急劇下降，深度數據容易出現空洞或失效，難以穩定檢測深色目標

? 多機干擾嚴重：多臺 iToF 設備在同一區域同時工作時，調制信號相互疊加干擾，導致深度數據大面積錯誤或完全失效，限制了其在密集集群場景中的應用

典型芯片廠家：SONY、Infineon、PMD典型模組產品：Lucid Helios2 系列、SICK Visionary-T Mini、IFM 3D相機、邁爾微視 M 系列

技術四

dToF（直接飛行時間）※

直接測量光子往返時間的終極測距方案

工作原理：

dToF（direct Time-of-Flight）技術直接測量光脈沖的發射和接收時間差。由于激光安全限制和消費產品功耗限制，ToF相機發射的脈沖能量有限，但經過反射回到接收器時，能量密度降低了超過一萬億倍。環境光作為噪聲，會嚴重干擾信號檢測。

因此，dToF需要靈敏度極高的光探測器——單光子雪崩二極管（SPAD）。SPAD在工作狀態下是一個偏置了高逆向電壓的二極管，當一個光子被吸收轉化為自由電子時，內部強大電場加速該電子，撞擊產生更多載流子，形成幾何級數放大的雪崩效應，從而輸出大電流脈沖，實現對單個光子的探測。

dToF采用TCSPC（時間相關單光子計數）方法實現皮秒級時間精度。系統重復數千到數十萬次發射-探測相同脈沖信號，獲得每次探測的統計分布直方圖，重建光脈沖能量隨時間的變化曲線，進而得到精確的飛行時間。

核心優勢：

? 距離精度：在正常工作范圍內，誤差隨距離增加無明顯放大，中遠距離仍可保持厘米級精度

? 多徑干擾抑制：直接測量首波到達時間，受多徑反射影響遠小于iToF

?低功耗高效率：單次脈沖即可完成測距，計算量極低，延遲更小

? 環境光適應性：采用時間門控技術，配合窄帶濾光片與近紅外光源（典型波長 940nm），可在100kLux 高光照條件下獲取有效深度數據

? 多機協同友好：不同設備的脈沖時序可錯開，原生支持多機同時工作

? 實時性：無需復雜匹配算法，深度數據可直接輸出，幀率可達10-20fps

技術瓶頸（已逐步突破）：

? SPAD暗計數率（DCR）：通過 3D 堆疊工藝和淬滅電路優化，較早期方案有所改善

? 光子探測效率（PDE）：BSI背照式工藝的應用，提升了感光效率

? 片上集成度：隨著先進制程發展，SPAD陣列+TDC+直方圖算法已可片上集成

? 空間分辨率較低：受限于SPAD 的物理尺寸和后端計數電路（TDC）的復雜性，分辨率普遍比 iToF 低一些

典型芯片廠家：海思、芯視界、識光、Sony、STMicroelectronics典型模組產品：邁爾微視S系列（在移動機器人領域有較高知名度）

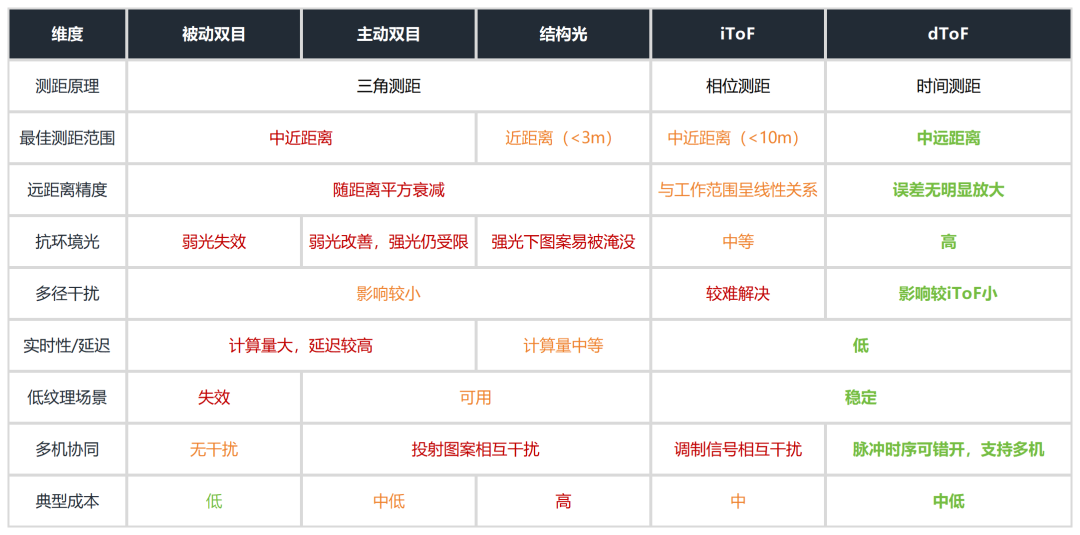

丨 二、四大核心技術參數對比

丨 三、市場數據與趨勢：dToF正在改寫格局

根據Yole Group、Mordor Intelligence、IndustryARC等多家權威市場研究機構數據，深度感知市場正經歷結構性變革：

關鍵市場數據：

? 全球3D傳感器市場2025年估值約70億美元，預計2032年達到190億美元（CAGR 16.1%）? ToF傳感器市場2025年規模約44.3億美元，預計2030年達到159.6億美元（CAGR 20.32%）? dToF細分市場2023年占ToF市場37.77%份額，正以22.6%的CAGR高速增長，遠超iToF增速

趨勢解讀：

1. iToF主導消費端，dToF領跑工業與汽車：2025年iToF仍占ToF市場62.4%份額，主要得益于智能手機、 webcam等消費應用的成熟產業鏈。但dToF正以22.6%的CAGR高速追趕，在機器人、自動駕駛、工業自動化等中遠距離場景中優勢明顯。

2. 機器人與自動駕駛是dToF核心驅動力：具身智能、機器人3D視覺傳感器市場2024年約1.02億美元，預計2031年達到18.47億美元（CAGR 52%）。汽車LiDAR市場中dToF因精度和響應優勢，正快速取代iToF方案。

丨 四、深度感知技術的核心應用場景

1. 移動機器人避障與導航

2D激光雷達只能掃描單一平面，無法感知低矮或懸空障礙物。dToF三維相機可實時獲取周圍環境的三維信息和RGB紋理信息，感知低矮、懸空障礙物，結合語義識別算法，不僅可識別障礙物的位置和大小，還能理解其類型（人、貨架、墻體等）。

2. 戶外強光作業

港口、礦區、光伏電站等場景光照強度可達100kLux以上。iToF方案在此環境下幾乎失效，而dToF憑借940nm窄帶濾光+時間門控技術，可在100kLux強光下穩定輸出高精度深度數據。

3. 物流倉儲與體積測量

3D視覺體積測量方案可在復雜環境中高效測量，同時獲取多個目標物體的三維數據，精度達毫米級，速度達毫秒級，適用于異形高反光和大宗貨物等復雜形態物體。

4. 自動駕駛

汽車自動駕駛領域是3D成像和傳感市場的主要增量。dToF LiDAR因響應速度快、精度高，正成為L3級以上自動駕駛的核心傳感器。

丨 五、未來展望：dToF的技術演進路線

隨著2020年蘋果iPad Pro搭載dToF LiDAR發布，dToF技術進入快速迭代發展階段。未來5年，dToF的技術演進將集中在以下幾個方向：

1. SPAD工藝持續升級：3D堆疊工藝將進一步降低暗計數率（DCR）、提升光子探測效率（PDE）、減小時間抖動（Jitter），推動探測距離向50米以上延伸。

2. 分辨率提升：當前主流dToF分辨率在QVGA-VGA級別，隨著像素尺寸微縮和陣列集成技術進步，高清dToF將成為可能。

3. 固態化與芯片化：純固態dToF方案正逐步替代傳統機械旋轉式激光雷達，在可靠性、體積、功耗及量產成本上全面占優。

邁爾微視S系列：dToF技術的國產標桿

作為國內首家專注于移動機器人視覺技術的企業，邁爾微視（MRDVS）深耕dToF深度感知技術，推出S系列工業級RGB-D相機，為移動機器人、無人叉車、無人機、割草機等設備提供高性能深度感知方案。

S10 / S10Pro — 中遠距離避障旗艦

基于dToF技術，標準版覆蓋0.3-8米，Pro版最長覆蓋0.3-17米。120°×80°超大視場角，100kLux抗強光，內置避障算法。

0.3-17m測距≤3cm精度100kLux抗光120°大FOV內置算法

S10 Ultra — 雷視一體高端方案

小體積、大視場角、高性價比工業級雷視一體相機。0.2-42m超遠測距，內置IMU（200Hz），支持主流SLAM算法，IP67防護等級，專為割草機器人、四足機器人、多旋翼無人機設計。

0.2-42m測距≤4cm精度IP67防護200Hz IMURGB-D時空對齊

S11 — 輕量級dToF RGBD相機

專為移動機器人設計的全固態小體積RGB-D相機，僅90×25×25mm / 90g，0.1-6米（室外）/ 10米（室內）測距，最高1cm精度，支持網口/USB/MIPI三種接口，清潔機器人、AGV/AMR、服務機器人的理想選擇。

90g超輕≤1cm精度140°×56° FOV網口/USB/MIPI

寫在最后

深度感知技術的選擇，本質上是應用場景、精度需求、成本預算三者之間的權衡。雙目視覺適合低成本、近距離、紋理豐富的場景；結構光適合高精度、近距離的室內應用；iToF在消費級中近距離場景中有優勢。

但當更多應用走向戶外強光、中遠距離、實時響應、多機協同時，dToF憑借其精度恒定、計算高效、抗光線干擾強、多機友好的特性，正在成為機器人之眼的最優解。

邁爾微視通過深耕客戶真實應用場景，以dToF技術為核心，提供多元化、可定制的產品矩陣，可靈活嵌入各類機器人及智能感知方案中。

浙江邁爾微視科技有限公司核心技術團隊組建于2016年，致力于為移動機器人開發專用視覺傳感器，提供軟硬件一體的視覺解決方案。成立至今，累計交付超萬臺移動機器人專用的3D視覺傳感器，憑借3D+AI的深度視覺系統讓移動機器人更安全、更穩定、更智能。
