AGV精度

當我們提到AGV的時候，經常提到某某AGV的精度是正負多少mm，這里一般都是指的AGV的重復位置精度，就是AGV多次到系統中同一個點位實際到達位置之間的偏差，這個是衡量AGV的一個重要指標。

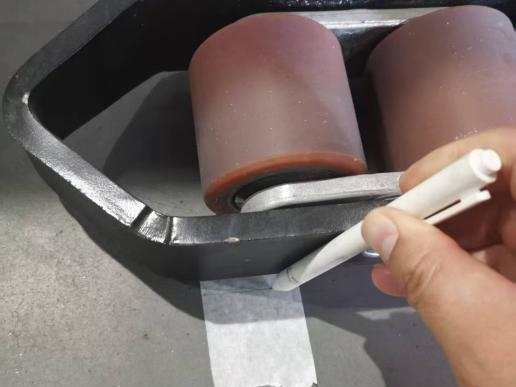

要獲取這個指標一般都是人工手動來進行測試，先是手動給AGV發送一個到點指令，AGV到達停止后手動進行地面參照標記，重復這個步驟多次后，手動來測量多次的偏差。比如類似下圖這樣，在AGV上找一個固定位置作為參考點，每次把這個位置在地面上做個標記。

在實際項目當中，有時候我們需要測量AGV在自動模式下長時間運行，多個坐標點的重復位置精度，坐標點之間的距離都會比較遠，分布在整個地圖的不同位置，這樣測試的結果才會更能反映出實際情況。如果還是手動發到點指令，并人工在地上畫線的話，就非常麻煩，耗費很多時間去做簡單的重復工作。

現在如果是NDC系統的話，我們可以很容易的實現自動化測試，并且自動記錄數據。這里我們和大家分享其中一個易于實現的方法。

首先是如何額外添加最少的設備最快的讓AGV自動運行起來，按照我們指定順序去到一系列坐標點。

如果我們想同時測試多個AGV的話，需要系統調度也就是System Manager來給AGV車隊下任務并做交通管理，這樣的話我們需要有一臺電腦來運行System Mananger， 并需要進行相應的配置和簡單編程，并且現場還需要有網絡覆蓋。就像正常的項目運行一樣，我們這里就不做詳細的描述。

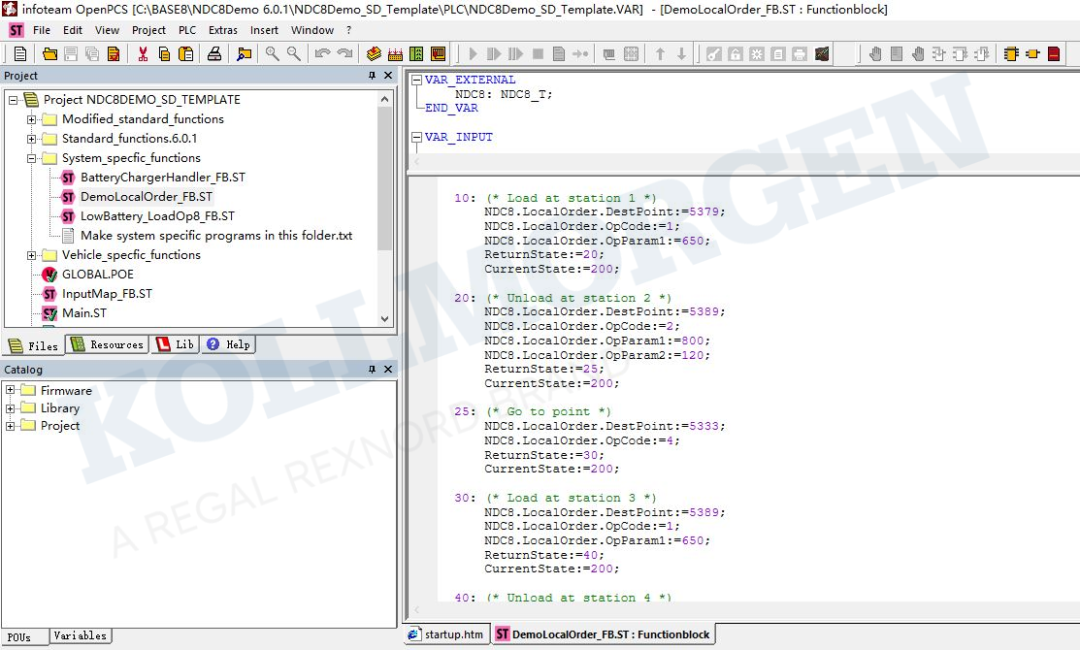

如果我們只是想同時測試一個AGV的話，可以有一種更加簡單的方法，不需要System Manager，不需要額外的電腦，不需要網絡，在AGV控制器CVC上做簡單編程就可以實現AGV單車的連續自動運行。這里我們要用到Localorder（）這個功能，在NDC8Demo中有一個現成的示例可以直接拿來使用，我們只要把需要去的目標點按照實際運行順序?qū)懭氤绦蚓涂梢粤恕?/p>

AGV可以自動運行后我們還需要自動測量和記錄數據的功能。

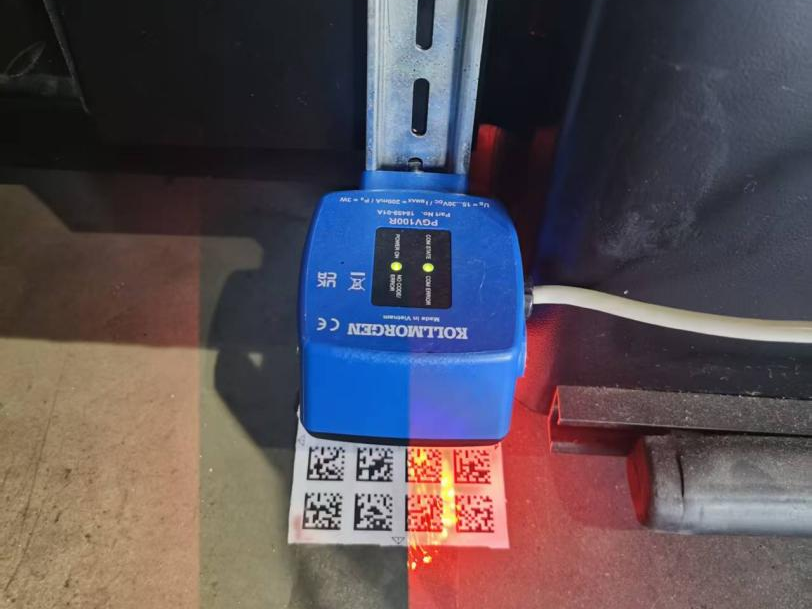

這里介紹的方法是通過讀取貼在地上的二維碼來記錄每次的位置偏差。AGV上安裝一個PGV（二維碼傳感器），每次AGV到坐標點停止以后PGV讀取相對二維碼的偏差量，來實現自動測量。

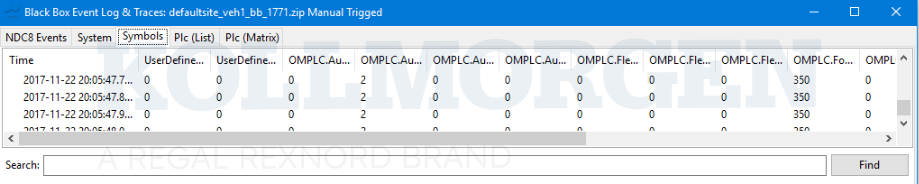

得到測量數據后還需要記錄數據。CVC自帶的Symbols Trace功能可以把選定的NDC變量和PLC變量記錄下來，通過黑盒子讀取出來。讀取黑盒子需要用到軟件Vehicle Diagnostic Tool，在菜單Black Box> Events and Traces 打開記錄的變量。

在PLC里面我們可以記錄所有的變量，不僅僅是NDC變量。

下面是一個使用的例程。

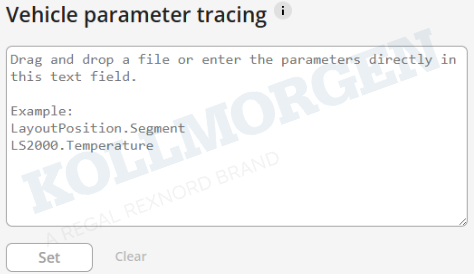

這樣的話每個PLC周期相應的變量都會更新記錄下來。也可以在PLC里面加一些條件判斷語句，只有滿足特定條件的時候才記錄。這里我們只需要在AGV停在坐標點的的時候才記錄二維碼的讀值，每個PLC周期都更新的話會導致黑盒子里面有很多重復的數據不利于分析，因此這里我們把二維碼的讀值賦值給NDC變量Userdedine中，把相應的Userdefine變量放到symbol_trace_list.tx文件，將此文件在CVC網頁上下載到CVC里面，這樣就是只有相應變量變化的時候才會記錄，便于分析數據。

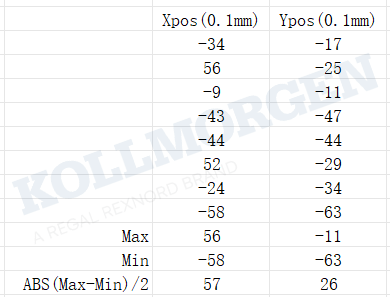

將黑盒子里面記錄的數據復制到Excel表格中，利用公式自動計算出最大值和最小值偏差的一半作為重復定位精度。
