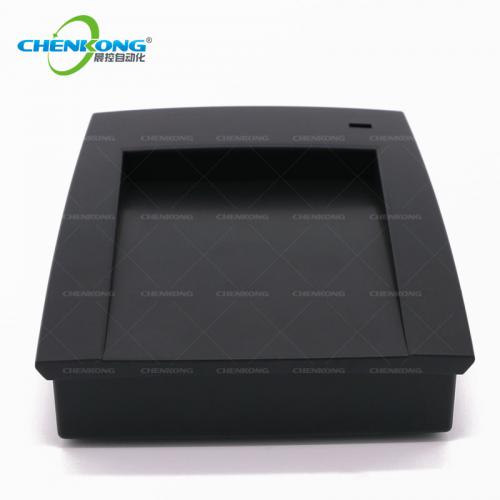

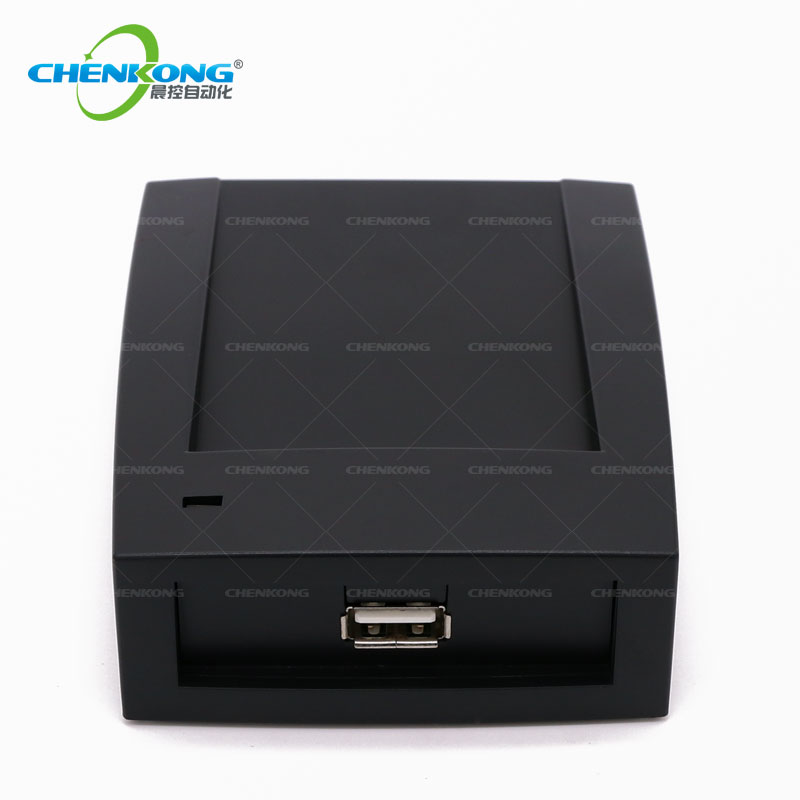

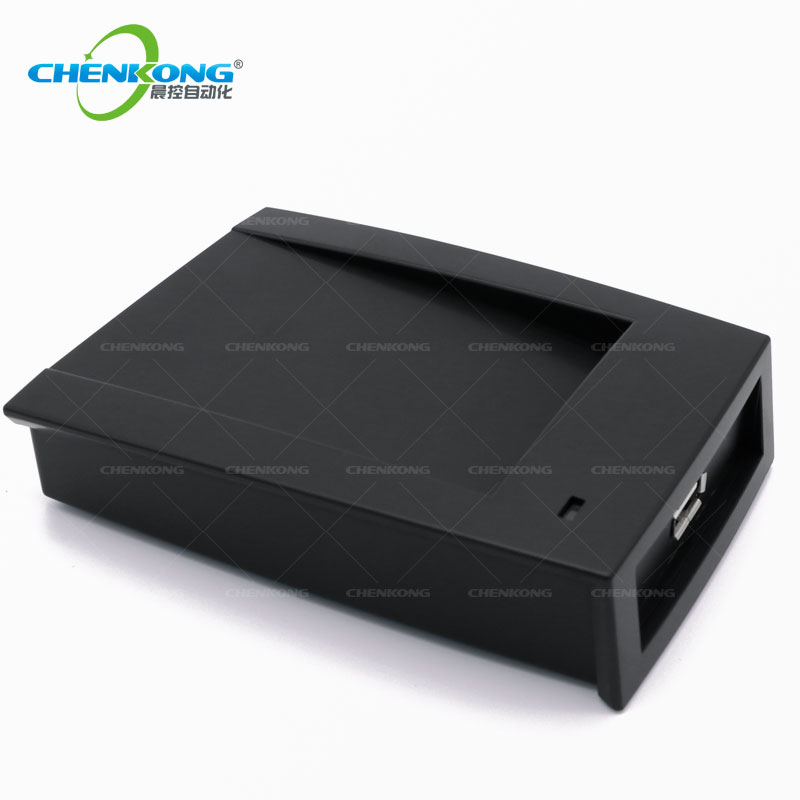

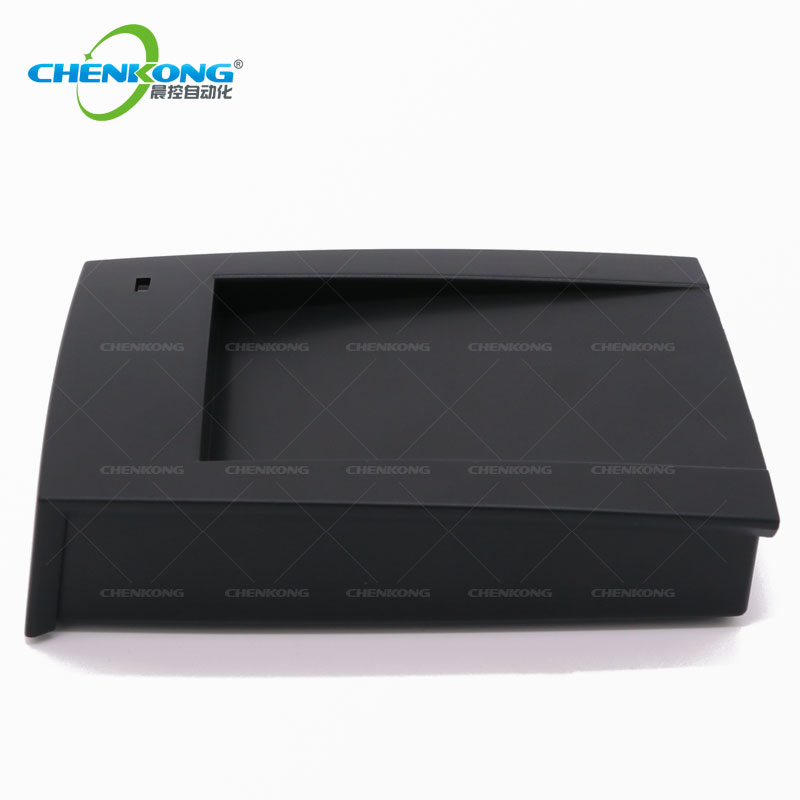

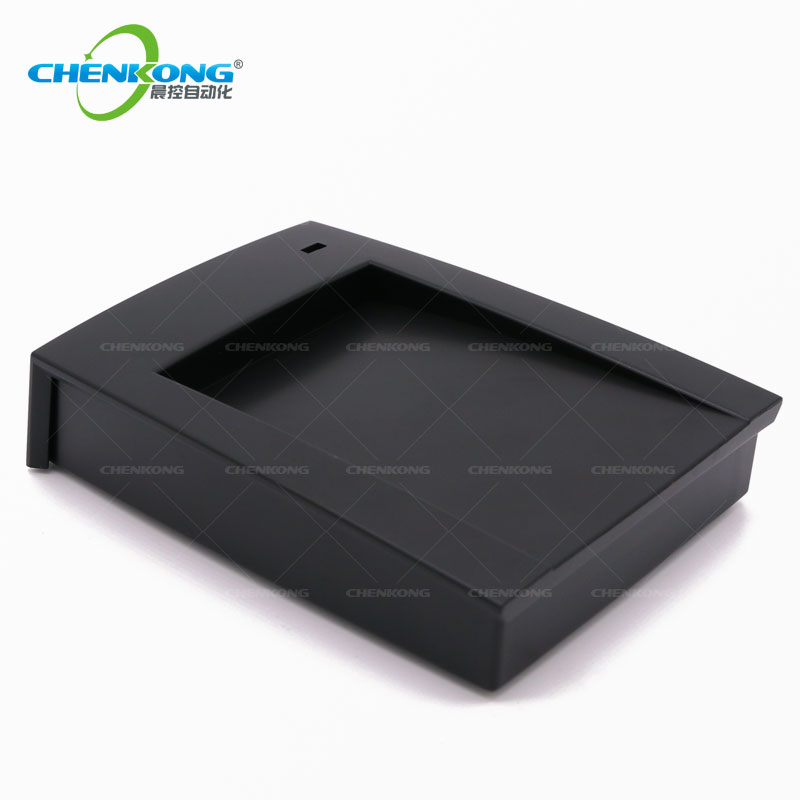

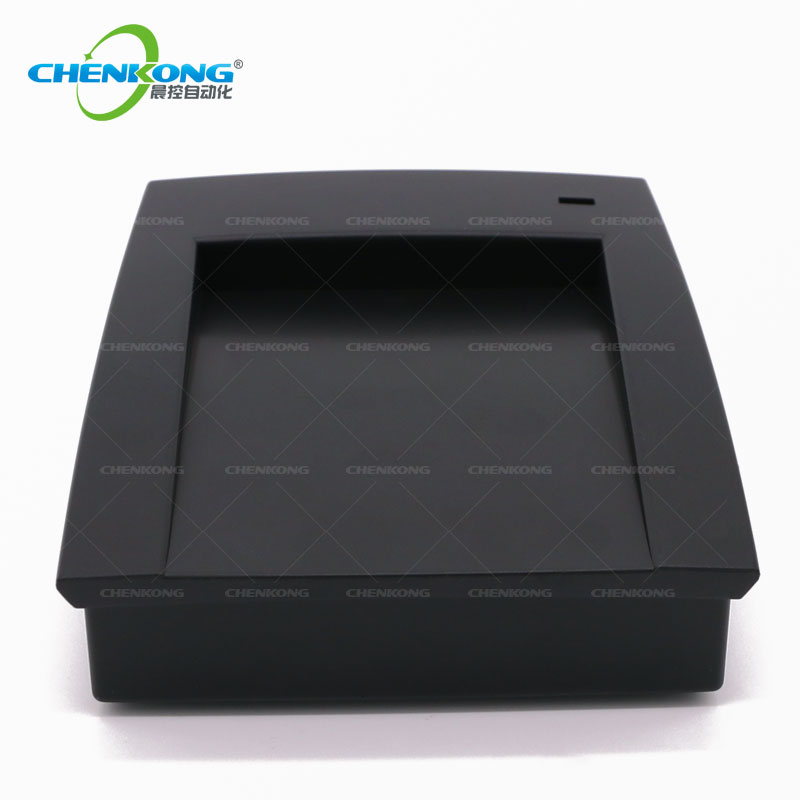

廣州晨控 CK-A05標簽編碼器

品牌：CK/晨控
最小起訂：1 臺
供貨總量：1000 臺
發貨期限：3 天內發貨
有效期至：長期有效
更新時間：2018-06-11 09:21
立即詢價

加入收藏

普通商家

廣州晨控自動化科技有限公司
經營模式：輔助及安全產品供應商
地區：中國廣東省廣州市
電話：400-003-8030
進入店鋪

聯系方式
分享到：

企業推薦產品

更多>

產品詳情

產品參數

產品圖片

廣州晨控自動化科技有限公司出品的低頻125KHZ桌面式讀寫器，USB通訊接口，可支持對RFID標簽的讀寫操作，同時支持EMID，F(xiàn)DX-B兩種數據格式。

1.簡介

CK-A05是基于USB2.0技術開發的低頻讀寫器，可支持對RFID地感標簽的讀寫操作，同時支持EMID，F(xiàn)DX-B兩種數據格式。讀寫器內部集成了射頻通信協議，開發人員只需通過通信接口發送簡單的命令便可以完成對RFID標簽的讀寫操作，而無需理解復雜的IC卡通信協議。

2.產品特性

◆ 標準USB2.0通信接口；
◆ USB接口供電，無需單獨外接電源；
◆ 支持多種數據格式：EMID，F(xiàn)DX-B；
◆ 完善的開發文檔和開發例程。
◆ 支持多種操作系統：windows95／98／2000／xp/win7；

3.技術參數

3.1極限參數

工作溫度…………………………………………-20℃~+85℃

貯存溫度…………………………………………-40℃~+125℃

供電電壓(vcc to vss)…………………………-0.3V~+5.5V

相對濕度 ………………………………………………5%~95%

注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

3.2技術參數表

表 3.2 技術參數表

工作頻率	125Khz
支持標簽類型	EMID，F(xiàn)DX-B
讀寫距離	5--12Ccm（視不同使用環境和卡片而定）
通信接口	USB2.0
信號指示	LED燈、蜂鳴器
工作電壓	4.5V~5.5V（USB取電）
工作電流	待機電流：20mA；工作電流：《100mA
工作溫度	-10℃～70℃
尺寸	139×100×25（mm）
操作系統	Microsoft Windows2000/XP/Vista/Win7
應用領域	一卡通，資產管理，物品追蹤，防盜與防偽，門禁考勤，會議簽到，立體倉庫，智能停車場，電子票證

4.操作說明

4.1 驅動安裝

解壓光盤中的USB Driver.rar文件，選擇默認選項，完成驅動安裝。

4.2 軟件操作

¨ 端口選擇

用USB電纜將讀寫器鏈接到電腦，打開軟件，選擇合適的通信端口。設備鏈接成功后，蜂鳴器響一聲提示。

圖 2

¨ EMID卡號寫入操作

把10位EMID卡號填入輸入框，點“Write EM4001”按鍵，數據寫入成功后蜂鳴器響一聲提示，如果數據寫入失敗蜂鳴器響兩聲提示。點“Read EM4001”可將寫入的ID卡號讀出。

圖 3

EMID數值范圍是：000000000~~4294967295
注:根據EMID編碼規則，最大值不能超過4294967295，超過該最大值編碼將出錯

¨ FDX-B數據寫入

對于AGV用戶，建議優先選擇該編碼方式，F(xiàn)DX-B編碼方式比EMID在讀卡距離，解碼速度上都更加有優勢。
把15位標簽數據填入輸入框，其中Country輸入框填3位，National框輸入12位，點“Write ”按鍵，數據寫入成功后蜂鳴器響一聲提示，如果數據寫入失敗蜂鳴器響兩聲提示。點“Read”可將寫入的標簽數據讀出。

圖 4

FDX-B數值范圍：
高3位數值范圍：000~~999
后12位數值范圍：000000000000~~274877906943
注：根據ISO11784/85規則，F(xiàn)DX-B的編碼值National數據區最大不能超過274877906943，否則編碼出錯

使用十六進制(HEX)編碼時，可以支持寫入7個Byte數據，
Country編碼應<03E7，National編碼應<3FFFFFFFFF

5.機械尺寸

機械尺寸（L×W×H）：139×100×25（mm）
