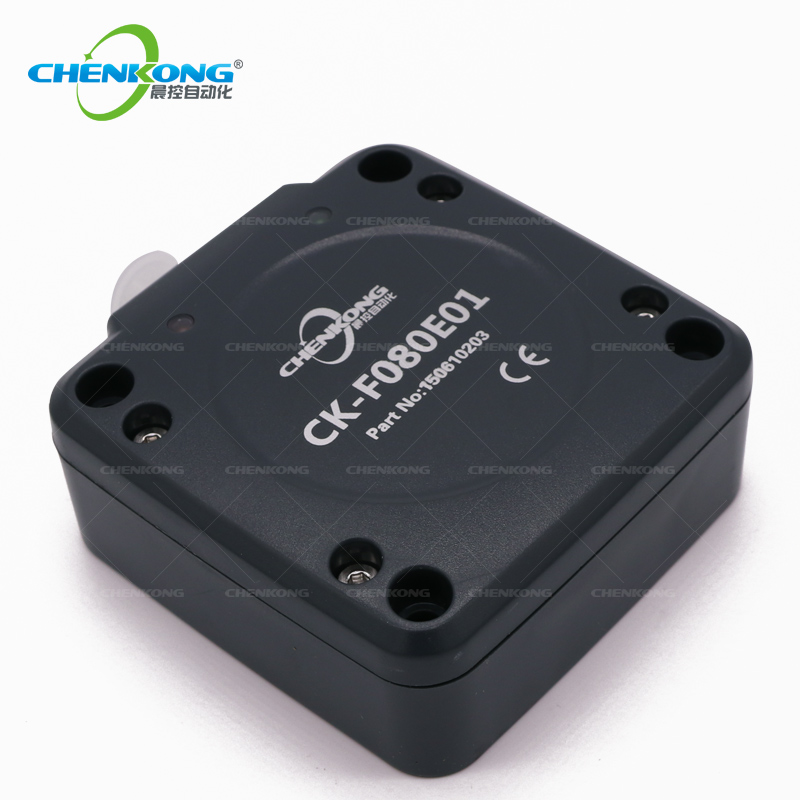

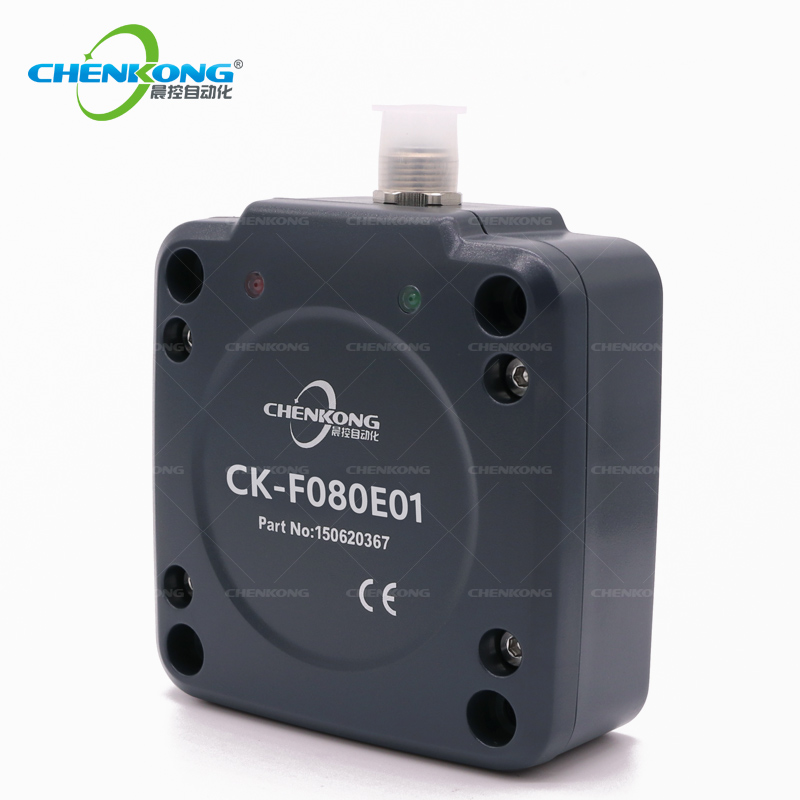

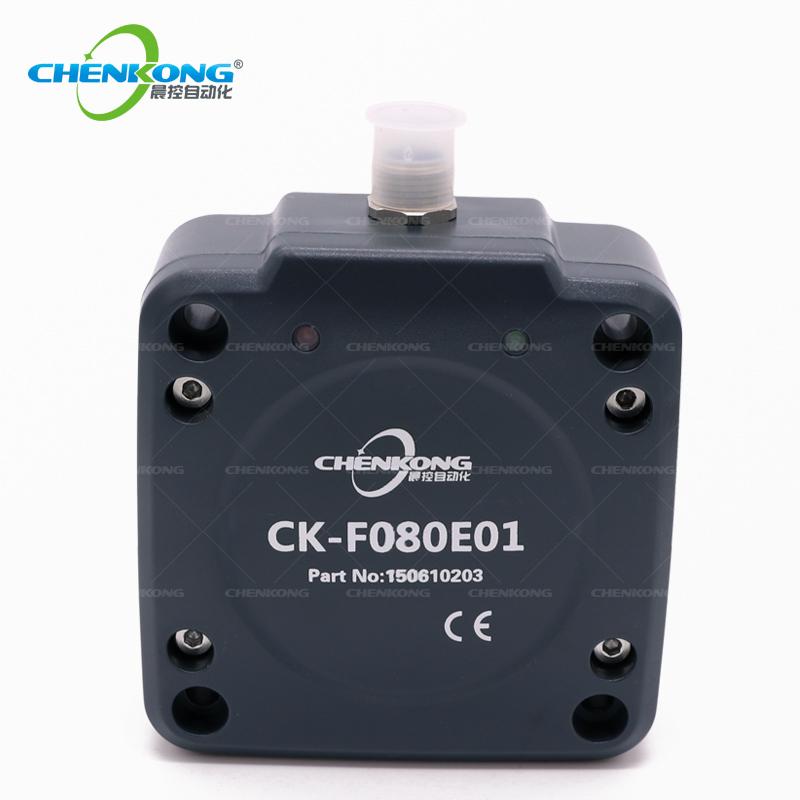

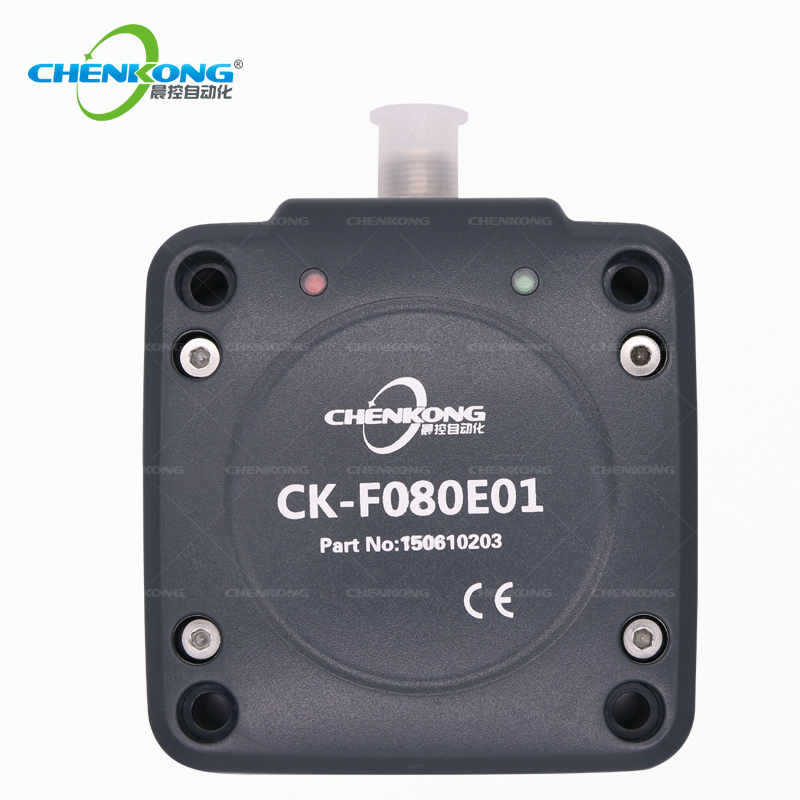

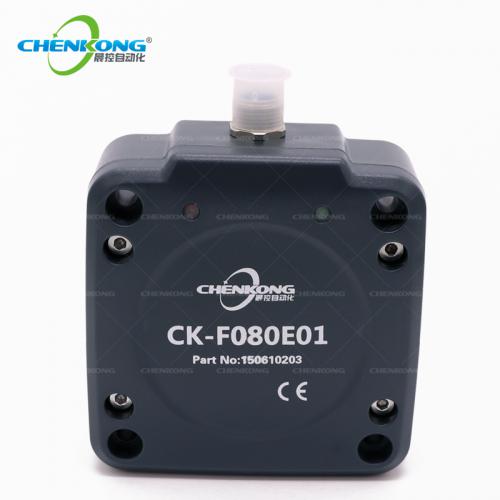

晨控科技CK-F080E01高頻RFID讀寫器EtherNet/IP協議讀卡器
讀寫距離0-15CM，讀寫器直接與PLC或PC端通訊，總線可同時掛載200臺以上，同時支持標準工業通訊協議EtherNet/IP和 Modbus TCP,讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。
1.簡介
CK-F080E01是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。
讀卡器同時支持標準工業通訊協議EtherNet/IP和 Modbus TCP，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。
讀卡器自帶Auto-turning自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、可靠性強等特點。
讀卡器可廣泛應用于物流，倉儲管理，過程控制，機械臂站點控制等領域。
2.產品特性
◆供電方式：POE供電(以太網供電46-58V)；
◆功耗：2.2W；
◆電路保護：帶極性接反保護；
◆工作頻率：13.56MHZ；
◆協議標準：ISO15693；
◆支持標簽類型：I-CODE2、I-CODE SLI；
◆讀卡距離：150mm(標準IC卡)；
◆通信接口：以太網；
◆通信協議：EtherNet/IP、MODBUS TCP；
◆工作濕度：10－90% RH；
◆工作溫度：-25℃－+85℃；
◆防護等級：IP-65；
◆外殼材質：ABS工程塑料。
3.電氣參數
物理及環境特性：
|
項目 |
技術參數 |
|
操作溫度 |
-25℃~85℃ |
|
存儲溫度 |
-25℃~120℃ |
|
濕 度 |
5%~95%非凝結狀態 |
|
重 量 |
230g |
|
跌落測試 |
1.2米自由跌落 |
|
ESD性能 |
空氣放電±15KV,接觸放電±8KV |
|
密封標準 |
IP67 |
電氣參數指標：
|
項目 |
技術參數 |
|
供電方式 |
POE供電(以太網供電46-58V) |
|
功 耗 |
2.2W |
|
電路保護 |
帶極性接反保護 |
|
工作頻率 |
13.56MHZ |
|
協議標準 |
ISO15693 |
|
支持標簽類型 |
I-CODE2、I-CODE SLI |
|
讀卡時間 |
Read Time：45ms each 4Bytes Write Time：40ms each 4 Bytes |
|
讀卡距離 |
150mm(標準IC卡) |
|
通信接口 |
以太網 |
|
通信協議 |
EtherNet/IP、MODBUS TCP |
4.CK-F080E01通信連接
CK-F080E01是基于以太網的高頻讀卡器，同時支持EtherNet/IP和MODBUS TCP兩種通信協議。
4.1接線說明CK-F080E01接線圖如下：
圖 4 -1 CK-F080E01接線圖
4.2 CK-F080E01和PLC系統構成CK-F080E01是基于以太網的高頻讀卡器，用POE供電。在選擇路由器時可選用帶POE功能的路由器或者交換機，可以簡化布線和降低成本。系統結構如下：
圖 4 -2 CK-F080E01和PLC系統結構
5. 機械尺寸
機械尺寸：85mm*85mm*34.4mm
6.應用圖片
