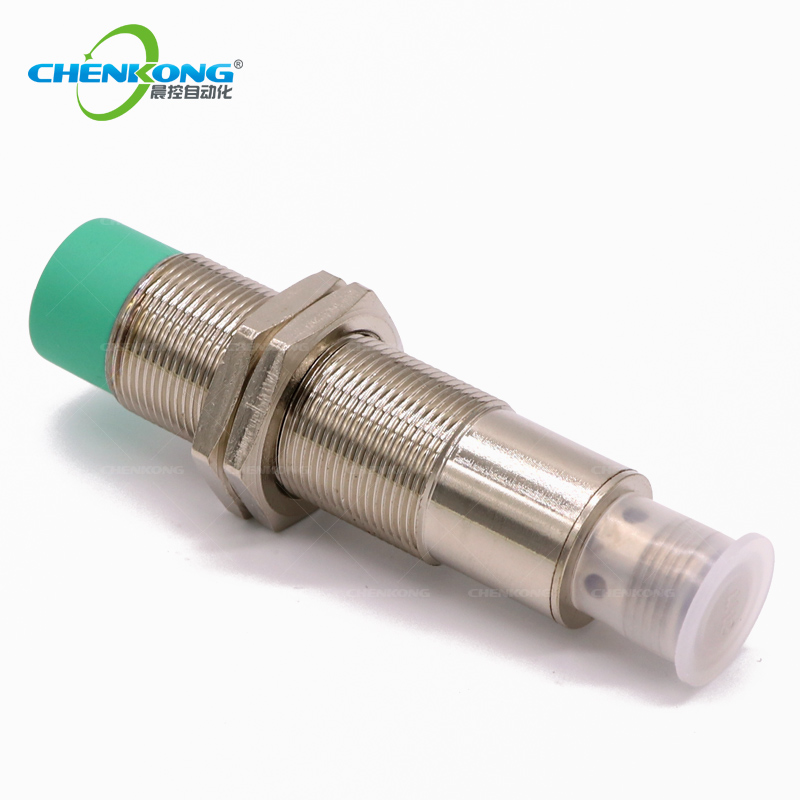

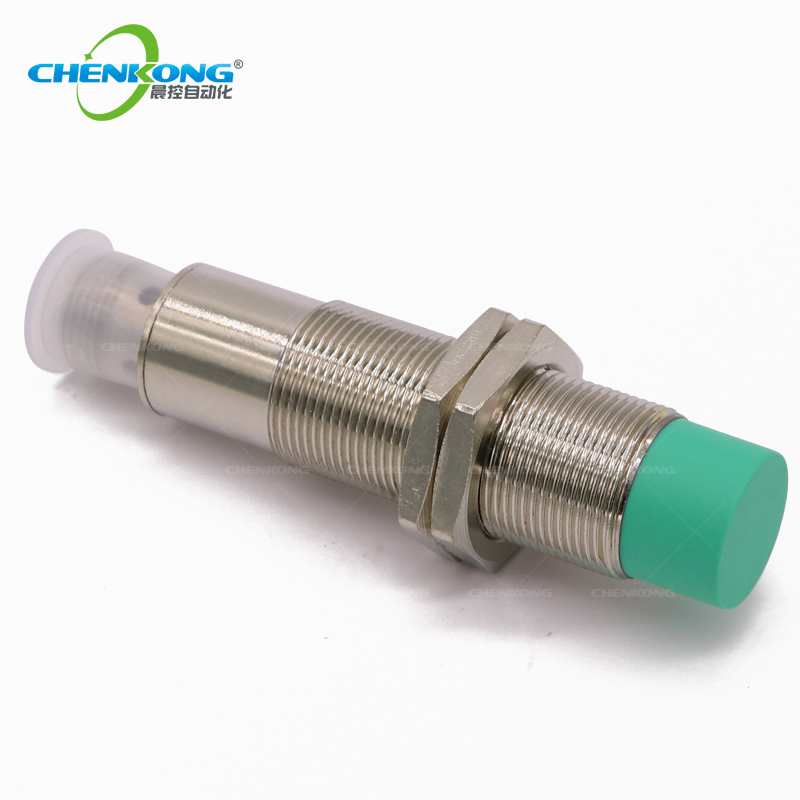

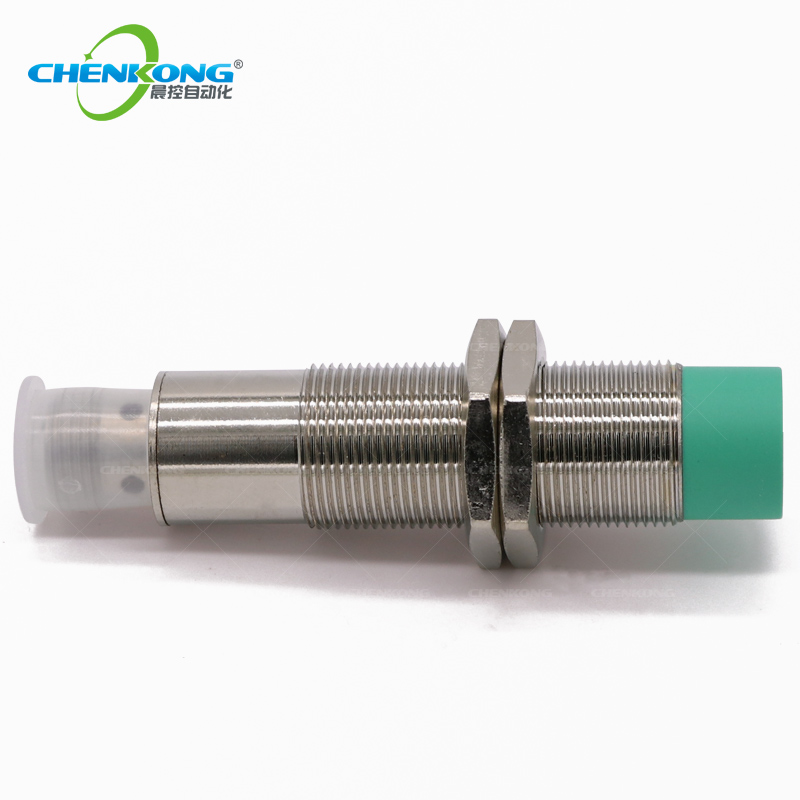

零部件廣州晨控CK-F018A 射頻識別系統Modbus rtu協議高頻RFID讀寫器
RS485，13.56mhz,讀寫距離5CM，標準協議ISO15693，通訊協議modbus rtu，讀卡器可多臺串聯通訊，直接和PLC或電腦連接。防護等級IP67。具有小巧精密的外型，適用于生產管理，在自動化流水線里安裝條件狹窄，讀寫密集，容易串讀的工況下應用。
1. 簡介
CK-F018A是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。讀卡器內部集成了射頻部分通信協議，用戶只需通過RS232/RS485通信接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。
讀卡器自帶Auto-turning自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、可靠性強等特點。
讀卡器可廣泛應用于物流，倉儲管理，過程控制，機械臂站點控制等領域。
2.產品特性
◆工作電壓：10-30V；
◆功耗：2.2W；
◆電路保護：帶極性接反保護；
◆工作頻率：13.56MHZ；
◆協議標準：ISO15693；
◆支持標簽類型：I-CODE2、I-CODE SLI；
◆讀卡距離：0~85mm(跟標簽性能有關)；
◆通信接口：RS485；
◆通信協議：工業MODBUS RTU通信協議；
◆工作濕度：10－90% RH；
◆工作溫度：-25℃－+85℃；
◆防護等級：IP-65；
◆外殼材質：ABS+鋁合金。
3.電氣參數
物理及環境特性：
|
項目 |
技術參數 |
|
操作溫度 |
-25℃~85℃ |
|
存儲溫度 |
-25℃~120℃ |
|
濕 度 |
5%~95%非凝結狀態 |
|
重 量 |
80g |
|
跌落測試 |
1.2米自由跌落 |
|
ESD性能 |
空氣放電±15KV,接觸放電±8KV |
|
密封標準 |
IP67 |
電氣參數指標：
|
項目 |
技術參數 |
|
工作電壓 |
10-30V |
|
功 耗 |
2.2W |
|
電路保護 |
帶極性接反保護 |
|
工作頻率 |
13.56MHZ |
|
協議標準 |
ISO15693 |
|
支持標簽類型 |
I-CODE2、I-CODE SLI |
|
讀卡時間 |
Read Time：25ms each 4 Bytes Write Time：28ms each 4 Bytes |
|
讀卡距離 |
0~85mm(跟標簽性能有關) |
|
通信接口 |
RS485 |
|
通信協議 |
MODBUS RTU通信協議 |
4.CK-F018A通信連接
CK-F018A是基于RS485、MODBUS通信協議的高頻讀卡器，可支持多臺讀卡器聯網工作，最多可同時在總線上掛載32臺CK-F018A。

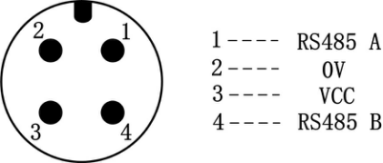

4.1接口定義CK-F018A采用M12 4芯航空插頭，端口定義如下：
圖 4-1 CK-F018A端口定義
使用CK-M12-5P-150傳感器電纜時，引線定義與線芯顏色對應如下：
紅色------VCC
黑色------0V
白色------RS485 A
棕色------RS485 B
藍色------NC

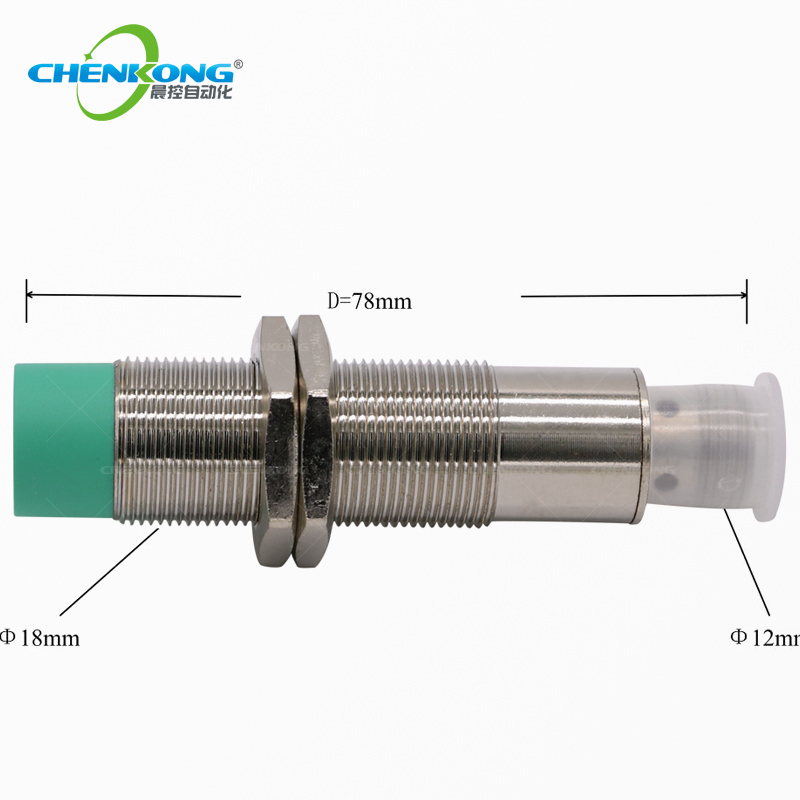

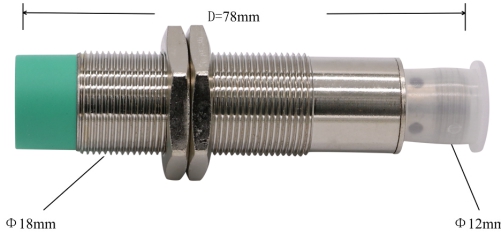

5.機械尺寸
機械尺寸：
螺紋規格：M18*78+M12
6.免責聲明
● 開發預備知識
CK-F018A系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。
● EMI與EMC
CK-F018A系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。
CK-F018A系列模塊的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。
● 修改文檔的權利
廣州晨控自動化設備有限公司保留任何時候在沒有事先聲明的情況下對CK-F018A系列模塊相關文檔修改的權利。
● ESD靜電放電保護
CK-F018A系列模塊部分元件內置ESD保護電路，但當模塊的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝CK-F018A系列模塊時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。
