零部件一、概述

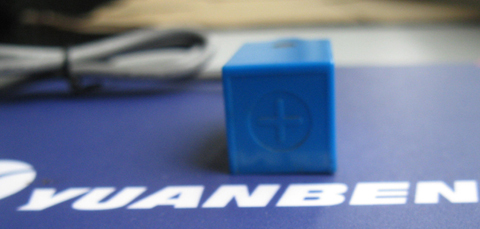

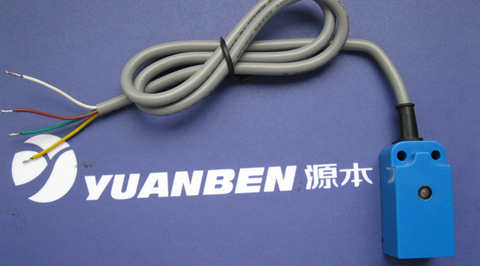

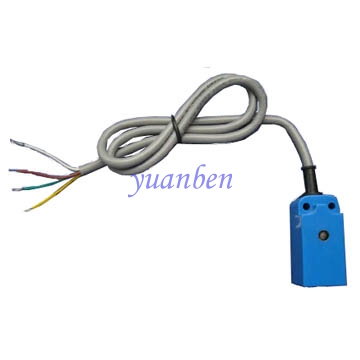

MAR-H2B磁性站點閱讀器采用磁敏感元件制成,具有性能穩定、靈敏度高、使用方便、使用壽命長等優點，可用于磁場較弱的磁性地址碼檢出、站點識別檢測等。
二、MAR-H2B磁編碼站點閱讀器主要參數
|
項目 |
參數 |
備注 |
|
規格/型號 |
MAR-H—2-O-20-500 |
|
|
產品代碼 |
MAR-H2B |
|
|
主體材質 |
工程塑料 |
|
|
電源電壓 |
8-24VDC |
|
|
負載電流 |
20ｍＡ max |
|
|
輸出類型 |
開關量 |
|
|
輸出位數 |
2 |
|
|
適配磁條 |
1.2厚×50寬 |
距磁條30mm高處剩磁≥6GS |
|
感應距離 |
15mm-30mm |
|
|
測量范圍(感應面磁場) |
≥6GS S極磁場 |
黃色信號線，紅色指示燈點亮 |
|
≥6GS N極磁場 |
白色信號線，綠色指示燈點亮 |
|
|
輸出方式 |
NPN集電極開路輸出(常開) |
|
|
信號幅度 |
VOL≤0.6V |
VCC=12V |
|
VOH≥11V |
||
|
保護類型 |
極性接反和短路保護 |
|
|
絕緣電阻 |
100MΩ min |
|
|
電氣連接 |
UL2464 24AWG 4×0.2×500 |
四芯護套線 |
|
抗拉強度 |
5kg |
導線與殼體間 |
|
使用壽命 |
3年 |
|
|
環境溫度 |
0—75℃ |
|
|
濕度 |
90% max |
|
|
機械振動 |
7g |
ｆ=20—400Hz,每個方向 |
|
機械沖擊 |
10g/16ms |
1000次，每個方向 |
|
防護等級 |
IP65 |
|
|
ESD保護 |
4.5KV |
|
|
電場干擾 |
200V/m |
|
|
安裝使用 |
安裝方向 |
檢出面正對磁體 |
|
應用領域 |
自動導引車AGV |
|
