零部件RF-1232-114高頻站點閱讀器產品資料
一.概述可0-8088
公司自行開發研制的RF-1232-114 是一款基于射頻識別技術的高頻RFID非接觸式閱讀器，工作頻率為13.56M Hz，支持符合ISO15693標準協議電子標簽的讀取。傳感器可安裝在無人駕駛的AGV小車上，閱讀器自帶自動調諧電路，在不同環境中工作時能自動調節電路參數，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、防沖撞、可靠性強等特點。用戶只需通過 RS232 通信接口接收數據便能完成對標簽的讀取操作，無需理解復雜的射頻通信協議。
二.產品特點及應用
讀卡器采用RCL663基站芯片，內部集成了射頻通信協議，能夠通過內建發射器直接驅動外置天線與 ISO15693卡片進行通信，數字模塊負責全部的數據組幀和錯誤檢測功能（奇偶校驗和 CRC 循環冗余校驗）。可以讀取I-CODE 2、I-CODE SLI電子標簽。接線方式也簡明易懂，采用寬幅直流電輸入，電壓范圍是10-30VDC。可廣泛應用于物流，倉儲管理，過程控制，AGV站點控制等領域。四芯線接線方式如下：
三：主要參數
|
項目 |
參數 |
備注 |
|
規格/型號 |
YBRF-H1-R-114 |
|
|
產品代碼 |
RF-1232-114 |
|
|
主體材質 |
工程塑料 |
|
|
電源電壓 |
10-30VDC |
|
|
工作頻率 |
13.56M |
|
|
讀卡距離 |
70mm-85mm |
|
|
支持標簽協議 |
ISO16593 標準協議 |
|
|
負載電流 |
100ｍＡ ( max) |
|
|
通訊接口 |
RS232 |
|
|
默認波特率 |
9600 |
|
|
保護類型 |
短路保護、極性保護 |
|
|
相應時間 |
串行信號<25ms |
|
|
使用壽命 |
3年 |
|
|
環境溫度 |
-10℃—70℃ |
|
|
濕度 |
10%-90% |
|
|
|
||
|
防護等級 |
IP64 |
|
|
安裝方向 |
|
傳感器中心線與AGV小車中心線對齊 |

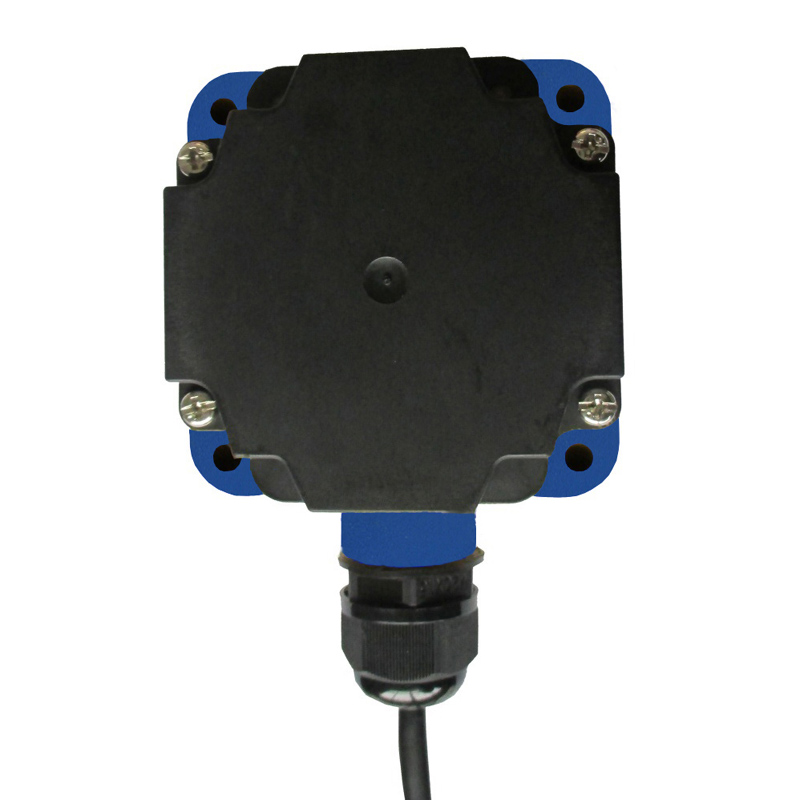

四：產品圖片
五：外形尺寸
安裝定位尺寸：4-φ5.5mm*27.5m
六：使用注意事項
1．請使用10—30V直流穩壓電源為傳感器供電，避免傳感器和電機等大功率感性、容性負載共用電源
2．注意引腳屬性，不能錯接，嚴禁將TXD、RXD引腳接入電源正或負極。
3．廠家保留端子嚴禁任何連接，否則會造成傳感器永久性失效。
4．傳感器安裝時盡可能離電機遠一點，至少保留80mm間隙，避免電機繞組產生的磁場引起傳感器誤動作。
5. 正確接線后，打開串口小助手，完成如附件所示設置。上電后即可讀取卡片的UID號。如失敗請重新檢測接線是否正確，電源是否在10-30VDC之間。
6.其他技術問題請與廠家聯系。
附件：（通信與協議說明）
1.信號指示
紅色 LED： 電源指示燈
綠色 LED： 讀卡閃爍
閱讀器接上電源后，紅色LED長亮；閱讀器進入自動調諧狀態并根據工作環境對自身參數進行調諧。閱讀器檢測到RFID標簽存在時，綠色LED間隔閃爍。
2.數據通信格式
打開串口小助手，選擇正確串口號，波特率9600、8位數據、1位停止位、無奇偶校驗位。若電子標簽進入讀卡區域后，可連續收到被讀標簽8字節UID號碼。如下圖所示：
