高分辨率系列再添新成員，繼6500萬像素之上的1.51億后，?？?/a>機器人推出1.01億超高分辨率工業面陣相機，填補了高分辨率級別的區間空白，以高產品性能滿足大屏檢測等缺陷檢測需求。

"

本期產品 · 101MP高分辨率相機

海康機器人101MP高分辨相機MV-CH1010-10CM-M72-NF，基于Sony IMX461 Rolling Shutter圖像傳感器，搭配Camera Link數據傳輸接口，滿分辨率下可達8.1fps。在超高分辨率下同時擁有較高幀速，可大幅提高各行業的檢測效率。

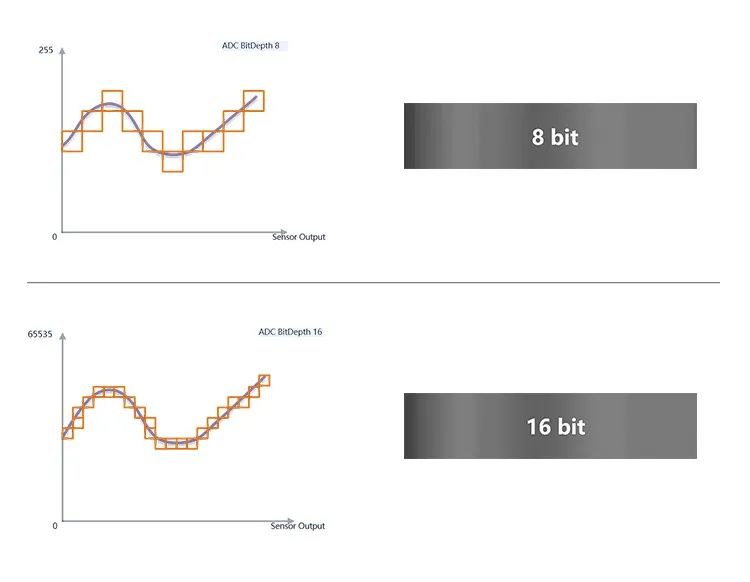

■更寬位深呈現細節

與151MP相機相同，101MP相機也可支持16bit輸出，在黑白相機中更好地進行細節采樣及呈現，精準把控不同層次的灰階值。

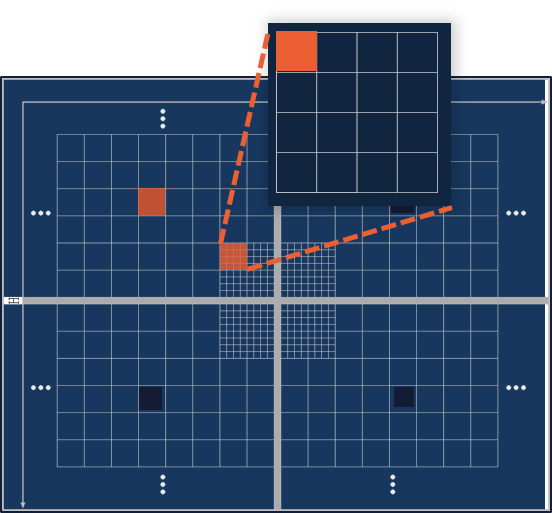

■ 逐像素點校正

逐像素點校正是明暗場矯正的升級，擁有更高精度的校正算法；其從區塊到像素進行校正，可大幅提升像素間均勻性，讓圖像處理簡單化。傳統的ISP算法會選擇按塊來對像素的均勻性進行校正。然而，按塊處理存在產生塊邊界的風險，同時部分壞點會被塊邊界掩蓋。

屏幕檢測應用中的像素級缺陷，對圖像的一致性要求很高。?？禉C(jī)器人對101MP相機進行了逐像素點校正，最大限度的保證了全幅面的一致性。

■百級凈化

生產也是對高分辨率相機的考驗之一。百級凈化可用于醫藥工業的無菌制造、集成器的制造等，只允許少量5um以內大小的顆粒的存在。?？禉C(jī)器人建立了百級凈化間，通過不斷提升產品生產的工藝等級，最大限度的減小灰塵對相機的影響。

■ 屏幕檢測應用

V學堂小課堂之“放大率”

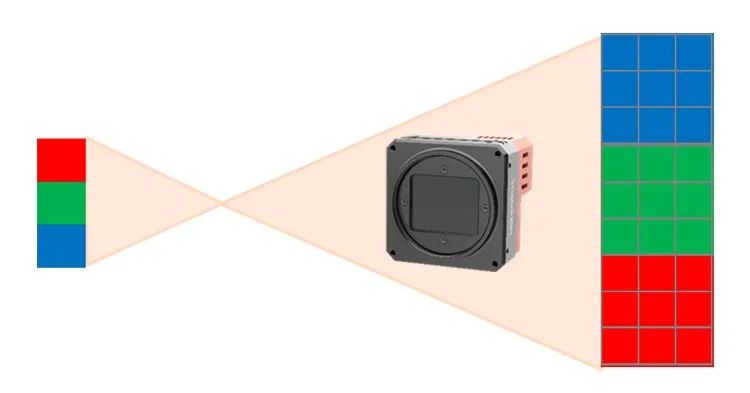

屏幕檢測應用中，放大率（Magnification Ratio，簡稱MR）意為被測屏幕上的一個顯示RGB像素所對應的相機像素?cái)?shù)。

一般來說，屏檢行業的應用要求需要MR≥3，即1個屏幕像素點需要3個相機像素點來檢測，如1280×960的手機屏，需要3840×2880分辨率的相機進行檢測。

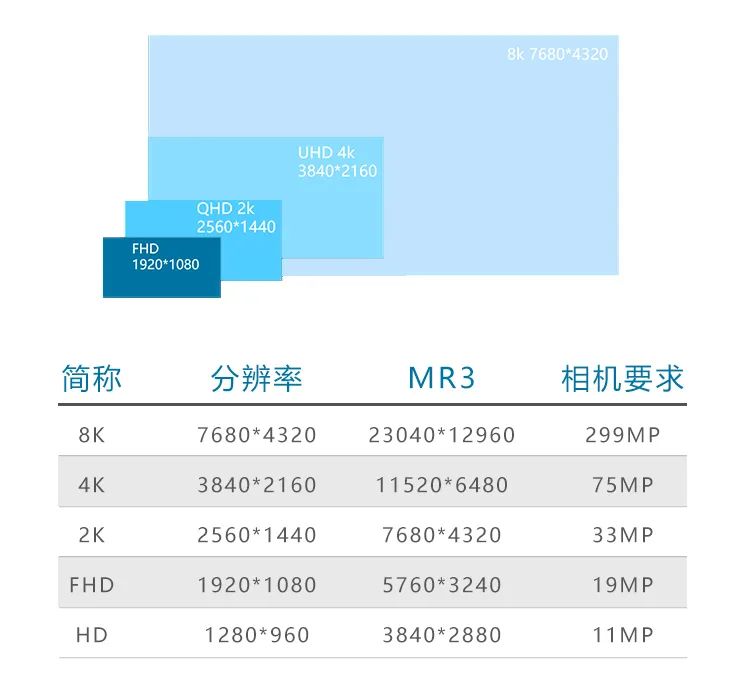

如下圖，手機分辨率朝著大屏顯示不斷演進。65MP相機可拍攝2K以下分辨率的屏幕，而101MP相機可覆蓋4K以下的屏幕檢測需求，8K則需要101MP相機進行3次拍攝，151MP則只需拍2次，此類超高分辨率相機為高效檢測提供了更多可能。

此外，高分辨率相機還能廣泛應用于航空測繪、PCB AOI等行業。
