ROM, RAM, FLASH閃存, SSD, DDR3/4， eMMC, UFS, SD卡, TF卡, 這些名詞不僅僅在手機和電腦等數碼產品的參數中經常出現，在高精度定位產品中也有大量使用。

當多個“存儲”單元集成在一個設備中時，容易使人混淆其作用和用法。那么究竟該如何區分呢？本文這里做一下簡單梳理，以供參考。

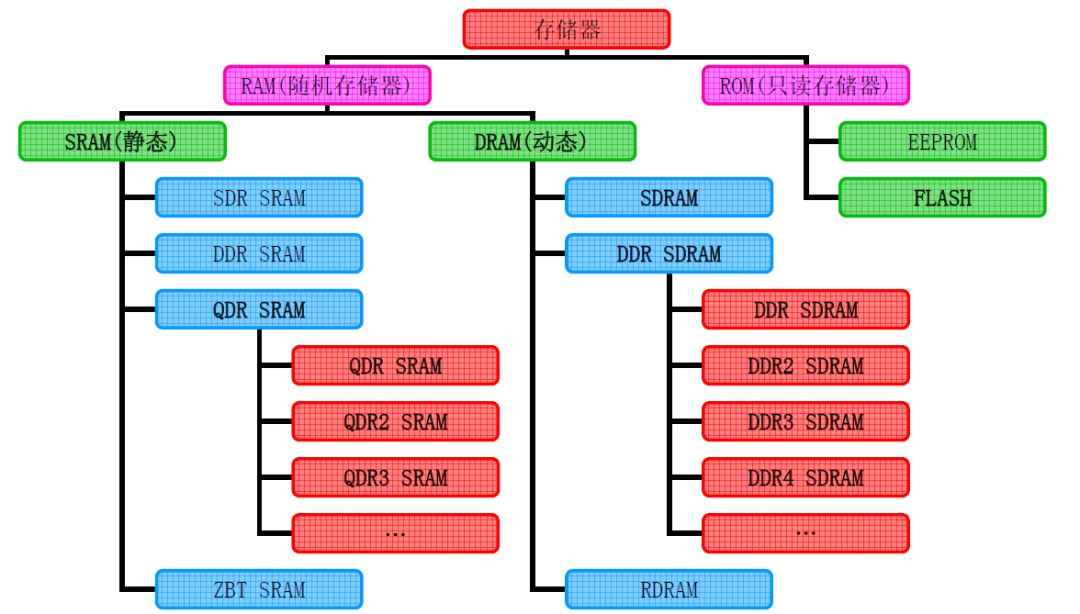

首先從內存的概念開始。從功能上分，內存一般有兩種：RAM、ROM。上圖為存儲器的一般分類。

關于RAM

RAM，全稱Random Access Memory，意思是隨機存取存儲器，也就是運行內存，儲存的是軟件運行時和運行之后的相關數據。RAM越大，手機運行就越快，但是其作為隨機存取內存，在關機之后RAM存的數據并不會保存。在電腦中，主要是內存條，也被稱為主存，關機斷電丟數據。

另外還有一種是CACHE，即高速緩存，是速度特別快的RAM，一般是靜態RAM（主內存是動態RAM），比動態RAM速度快得多，是用來彌補主內存速度不夠快而設定的。

—— DRAM

DRAM（Dynamic Random Access Memory，動態隨機存儲器）是最為常見的系統內存。我們使用的電腦和手機的運行內存都是DRAM。

DRAM使用電容存儲， 只能將數據保持很短的時間。因此必須隔一段時間刷新（refresh）一次，如果存儲單元沒有被刷新，存儲的信息就會丟失。（數據的存儲，請參考數據存儲模型。）我們知道，電容中的電荷很容易變化，所以隨著時間推移，電容中的電荷數會增加或減少，為了確保數據不會丟失，DRAM每隔一段時間就會給電容刷新（充電或放電）。（動態：定時刷新數據。）

SDRAM：（Synchronous Dynamic Random Access Memory，同步動態隨機存取存儲器），為DRAM的一種，同步是指Memory工作需要同步時鐘，內部命令的發送與數據的傳輸都以時鐘為基準；動態是指存儲陣列需要不斷的刷新來保證數據不丟失；隨機是指數據不是線性依次存儲，而是由指定地址進行數據讀寫。

（1）DDR SDRAM（Double Data Rate SDRAM）：為雙信道同步動態隨機存取內存，是新一代的SDRAM技術。DDR內存芯片的數據預取寬度（Prefetch）為2 bit（SDRAM的兩倍）。

（2）DDR2 SDRAM（Double Data Rate Two SDRAM）：為雙信道兩次同步動態隨機存取內存。DDR2內存Prefetch又再度提升至4 bit（DDR的兩倍）。

（3）DDR3 SDRAM（Double Data Rate Three SDRAM）：為雙信道三次同步動態隨機存取內存。DDR3內存Prefetch提升至8 bit，即每次會存取8 bits為一組的數據。運算頻率介于 800MHz -1600MHz之間。

（4）DDR4相比DDR3最大的區別有三點：16bit預取機制（DDR3為8bit），同樣內核頻率下理論速度是DDR3的兩倍；更可靠的傳輸規范，數據可靠性進一步提升；工作電壓降為1.2V，更節能。DDR4內存的針腳從DDR3的240個提高到了284個，防呆缺口也與DDR3的位置不同，還有一點改變就是DDR4的金手指是中間高兩側低有輕微的曲線，而之前的內存金手指都是平直的，DDR4既在保持與DIMM插槽有足夠的信號接觸面積，也能在移除內存的時候比DDR3更加輕松。

（5）DDR5等新一代產品陸續推出。

—— SRAM

SRAM（Static Random Access Memory，靜態隨機存儲器），它是一種具有靜止存取功能的內存，其內部機構比DRAM復雜，可以做到不刷新電路就能保存它內部存儲的數據。（靜態：不需要刷新。）

對比DRAM的優缺點：

優點：速度快，不必配合內存刷新電路，可提高整體的工作效率。

缺點：集成度低，功耗較大，相同的容量體積較大，而且價格較高，少量用于關鍵性系統以提高效率。

—— PSRAM

隨著物聯網的發展，高精度定位應用于民用等中低端市場，PSRAM獲得了更多的應用，由于PSRAM以其小封裝、大容量、低成本，開始顯露器獨特優勢。

PSRAM全稱Pseudo static random access memory，指偽靜態隨機存儲器。它的內核是DRAM架構：1T1C一個晶體管一個電容構成存儲cell，而傳統SRAM需要6T即六個晶體管構成一個存儲cell。由此結合，他可以實現類SRAM的接口又可實現較大的存儲容量。

而之所以叫偽靜態是因為它具有類SRAM的接口協議：給出地址、讀、寫命令，就可以實現存取，不像DRAM需要memory controller來控制內存單元定期數據刷新，因此結口簡單，近似原有SRAM的接口。

關于ROM

ROM，全稱Read Only Memory，叫做只讀內存，也就是存儲內存。電腦的BIOS就是固化在主板的BIOS ROM芯片里面的，電腦硬盤的也是ROM，放系統、用戶文件等。現在提到手機的存儲容量時一般指的是ROM容量，一部分是系統占用的，另一部分是用戶可自由支配的存儲空間，能存放手機軟件、用戶文件，如：照片、視頻等。

ROM按其內容寫入方式，一般分為3種：固定內容ROM；可一次編程PROM；可擦除ROM，又分為EPROM（紫外線擦除電寫入）和EEPROM（電擦除電寫入）等類型。

——固定內容ROM

是采用掩模工藝制作的，其內容在出廠時已按要求固定，用戶無法修改。由于固定ROM所存信息不能修改，斷電后信息不消失，所以常用來存儲固定的程序和數據。如在計算機中，用來存放監控、管理等專用程序。

——PROM(Programmable ROM)

PROM是可一次編程ROM。這種存儲器在出廠時未存入數據信息。單元可視為全“0”或全“1”，用戶可按設計要求將所需存入的數碼“一次性地寫入”，一旦寫入后就不能再改變了。PROM在每一個存儲單元中都接有快速熔斷絲，在用戶寫入數據前，各存儲單元相當于存入“1”。寫入數據時，將應該存“0”的單元，通以足夠大的電流脈沖將熔絲燒斷即可。

——EPROM(ErasablePro-grammable Read-only Memory)

為了克服PROM只能寫入一次的缺點，出現了可多次擦除和編程的存儲器。EPROM是可擦除可編程的ROM，電寫入紫外線擦除的存儲器。

EPROM內容的改寫不像RAM那么容易，在使用過程中，EPROM的內容是不能擦除重寫的，所以仍屬于只讀存儲器。要想改寫EPROM中的內容，必須將芯片從電路板上拔下，將存儲器上面的一塊石英玻璃窗口對準紫外燈光照射數分鐘，使存儲的數據消失。擦除時間大約為10min~30min，視型號不同而異。為便于擦除操作，在器件外殼上裝有透明的石英蓋板，便于紫外線通過。在寫好數據以后應使用不透明的紙將石英蓋板遮蔽，以防止數據丟失。數據的寫入可用軟件編程，生成電脈沖來實現。

——E2PROM(Electrically Erasable Programmable Read-only Memory)

E2PROM是一種電寫入電擦除的只讀存儲器，擦除時不需要紫外線，只要用加入10ms、20V左右的電脈沖即可完成擦除操作。擦除操作實際上是對E2PROM進行寫“1”操作，全部存儲單元均寫為“1”狀態，編程時只要對相關部分寫為“0”即可。

自比亞迪推出“刀片電池”之后，憑借著將“自燃從電動車中抹去”這一概念，受到不少新能源車主的追捧。

——Flash Memory快閃存儲器（閃存）

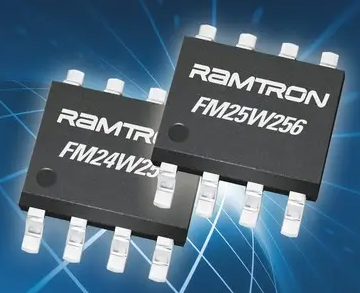

一般講的Flash也是一種ROM，是EEPROM的變種，是新一代的EEPROM，它具有EEPROM擦除的快速性，結構又有所簡化，進一步提高了集成度和可靠性，從而降低了成本。目前除了各種快閃存儲器的產品面世外，快閃存儲器還向其他應用領域拓展，例如已經應用于計算機上的可移動磁盤，以代替軟磁盤。

Flash又分NAND Flash和NOR Flash，NOR型存儲內容以編碼為主，其功能多與運算相關；NAND型主要功能是存儲資料，如數碼相機中所用的記憶卡。

• Nor Flash：主要用來存儲代碼，重要數據，甚至執行片上程序

優點：具有很好的讀寫性能和隨機訪問性能，因此它先得到廣泛的應用；

缺點：單片容量較小且寫入速度較慢，決定了其應用范圍較窄。

• NAND Flash：主要用在大容量存儲場合

優點：優秀的讀寫性能、較大的存儲容量和性價比，因此在大容量存儲領域得到了廣泛的應用；

缺點：不具備隨機訪問性能。

NOR FLASH 和 NAND FLASH 的比較如表 1 所示。

表1：NOR FLASH 和 NAND FLASH 的比較
特點	NOR FLASH	NAND FLASH
傳輸速率	很高	較低
寫入和擦除速度	較低	較高
讀速度	較高	較低
寫入/擦除操作速度	以64~128KB 的塊進行，時間為 5s	8~32KB 的塊，只需要 4ms
外部接口	帶有SRAM 接口，有足夠的地址引腳，可以對內部每個字節進行尋址操作。	使用復雜的I/O 引腳來串行的存取數據
價格	較高	較低
單片容量	1~16MB	8~128MB
用途	代碼存儲	數據存儲，如CF 卡、MMC 卡等
寫操作	以字節或字為單位	以頁面為基礎單位

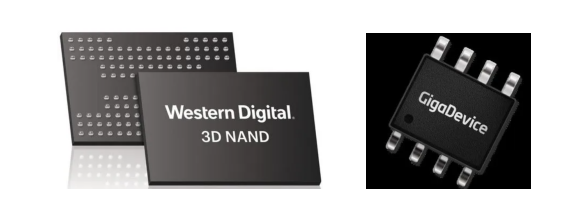

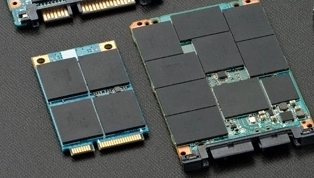

SSD（Solid State Drives）是固態硬盤，是由閃存作為存儲介質的硬盤方案。現在大部分的SSD都是用來存儲不易丟失的資料，所以SSD存儲單元會選擇NAND Flash芯片。SSD里面會用到很多閃存的，要根據其自身容量來定，比如一塊64G的固盤，可以選擇16 張 4G的flash，也可以選擇4張16G的flash，具體如何選擇要根據線路設計及成本考量。嵌入式產品中包括數碼相機，移動設備的內存卡、MP3隨身聽記憶卡、體積小巧的U盤等也是用的NAND Flash芯片。

SSD固態硬盤，為了達到高并行高性能的要求，有多個NADN Flash 芯片，這樣就可以在每個芯片上進行相互獨立的讀寫操作，以并行性來提高硬盤吞吐量，還可以增加冗余備份。

——幾種“內存卡”

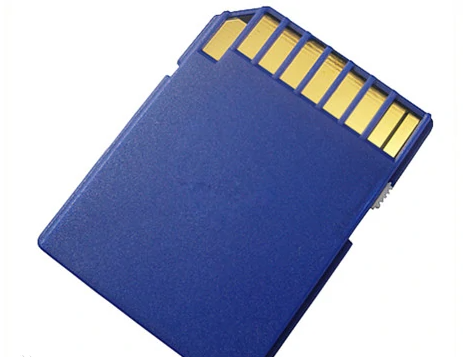

• SD卡：Secure Digital Memory Card/SD card

SD卡是一種基于半導體快閃存儲器的新一代高速存儲設備。SD存儲卡的技術是從MMC卡( MultiMedia Card格式上發展而來，在兼容SD存儲卡基礎上發展了SDIO( SD Input/ Output)卡，此兼容性包括機械，電子，電力，信號和軟件，通常將SD、SDIO卡俗稱SD存儲卡。采用的也是NAND Flash芯片作為存儲核心。用在數碼產品存儲照片、音樂、視頻等等。

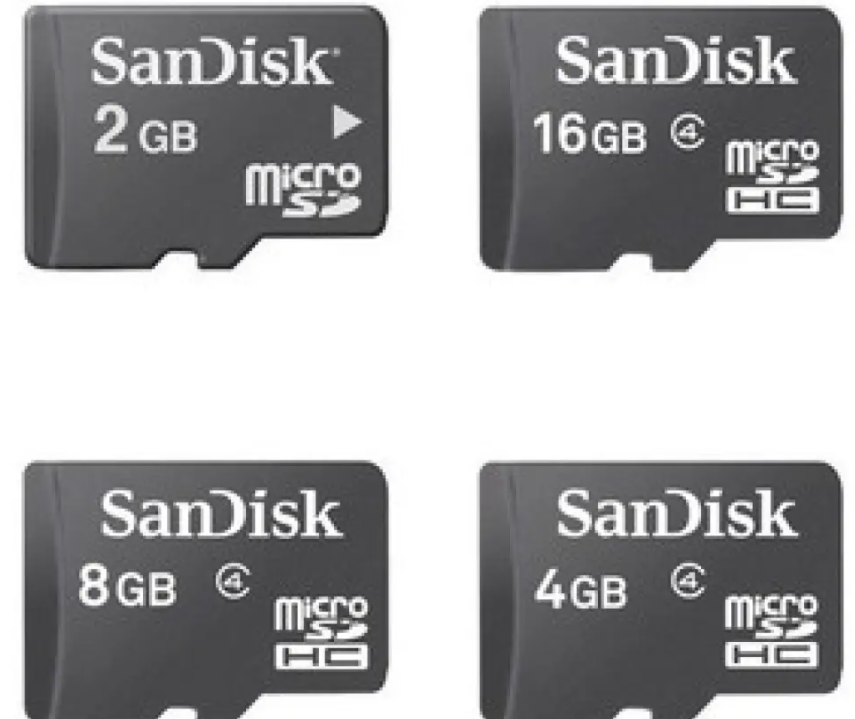

• TF卡：Trans-flash Card

原本這種記憶卡稱為T-Flash，后改稱為Trans Flash；而重新命名為Micro SD的原因是因為被SD協會 (SDA) 采立，Micro SD卡是其最新的名字。采用的也是NAND Flash芯片作為存儲核心。以前手機擴展內存用的那種黑黑的小內存卡。

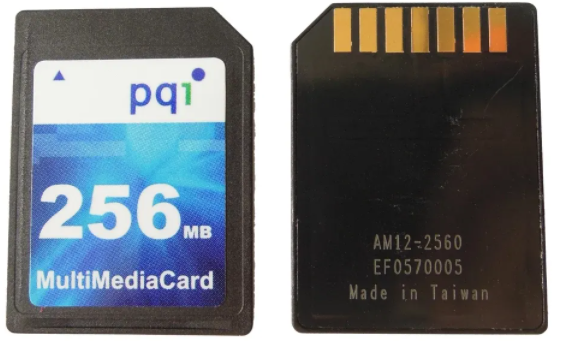

• MMC卡：MultiMediaCard

即多媒體卡，也是一種非易失性存儲器件，體積小巧，容量大，耗電量低，傳輸速度快。MMC共有7個pin,分為兩種模式，分別為MMC模式和SPI模式。MMC卡時鐘頻率是20MHz,比SD卡少兩個PIN,只有一位數據帶寬，所以最大傳輸速率為2.5MHz。MMC也是一種接口協定（一種卡式），能符合這接口的內存器都可稱作mmc儲存體（mmc卡）。同為閃存卡。

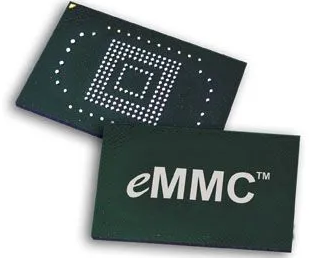

• eMMC：不是卡，而是芯片

手機等小型化產品為了節省空間和功耗，ROM一般采用eMMC 和 UFS，他們也是采用NADN Flash 芯片，與其他功能封裝在一起形成的，但遠遠沒有SSD那么土豪，有那么多個，eMMC 和 UFS一般只有一片或很少Flash，小巧使其面向的是移動端、嵌入式設備。

總結

RAM和ROM是兩個大概念，我們在看產品參數時經常碰到這兩個參數。

一般手機的ROM類型之前多用的eMMC，現在主要是UFS，仍習慣直接叫ROM。在嵌入產品中，例如高精度定位產品中ROM一般都是FLASH，RAM則是指的運行內存。

在具體應用中，由于FLASH讀寫速度快，擦寫方便，一般用來存儲用戶程序和需要永久保存的數據，RAM則運行過程中的臨時數據。例如司南導航自研高精度定位Quantum III SoC芯片（K8系列產品）選擇將編譯過的固件程序就燒寫到FLASH里，程序的具體執行及臨時數據則放在SRAM中。
