萬兆網接口作為高速傳輸接口中最具“性價比”的代表性接口，近年來一直受到機器視覺行業的廣泛青睞。自2019年重磅推出“旗艦款” 65MP萬兆網大面陣工業相機以來，

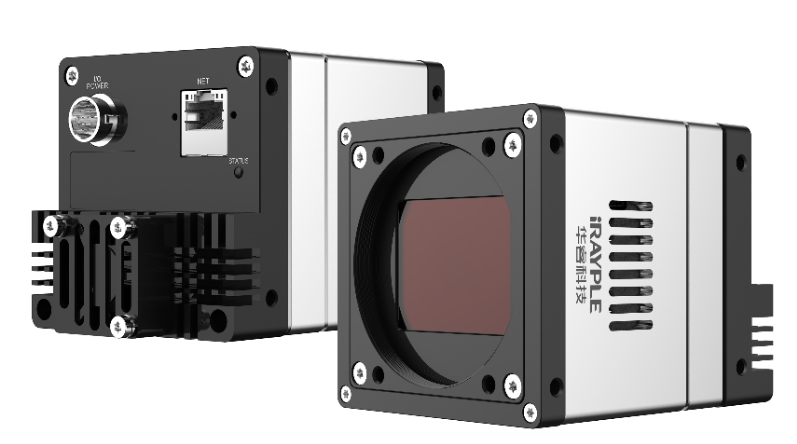

12MP萬兆網大面陣工業相機

獨具匠“芯”，優異成像

Sony出品的IMX253是一款全局快門的CMOS圖像傳感器，其分辨率為12MP——4,096 (H) x 3,000 (V)，該芯片采用了3.45μm的像元尺寸，靶面大小1.1”，可以完美適配C接口鏡頭（相機搭配M58轉C口的轉接環一起使用）。在8bit的輸出模式下，幀頻可高達68.3fps,同時在未進行任何圖像處理的前提下，此款相機擁有高達72.93%的光電轉換效率，并且具有39.46dB的超高信噪比。正是在這些獨具匠心的技術特性的加持下，此款芯片成功入選至我司萬兆網系列產品，并成為主打“親民路線”的產品新秀。

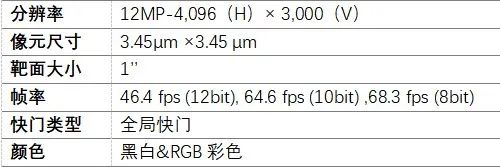

Sensor關鍵參數表

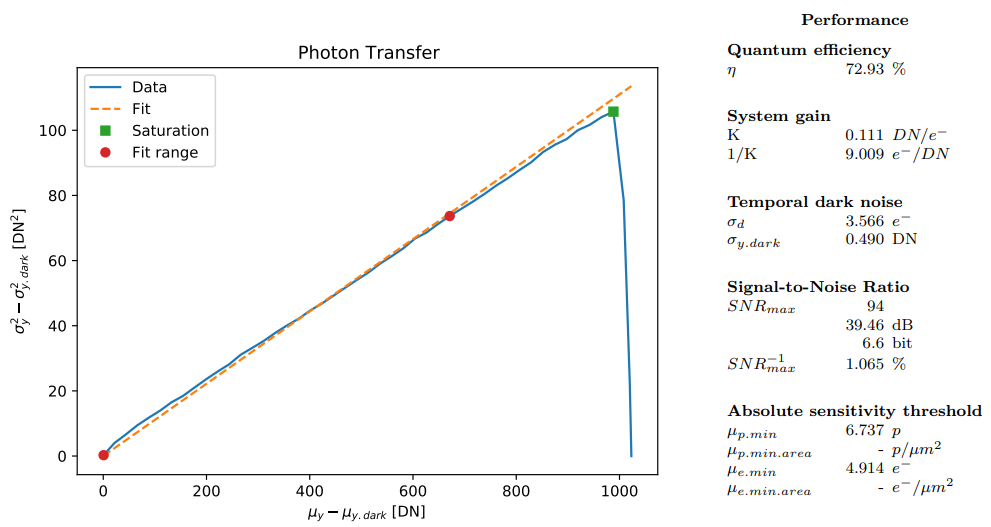

實測量子轉換效率圖

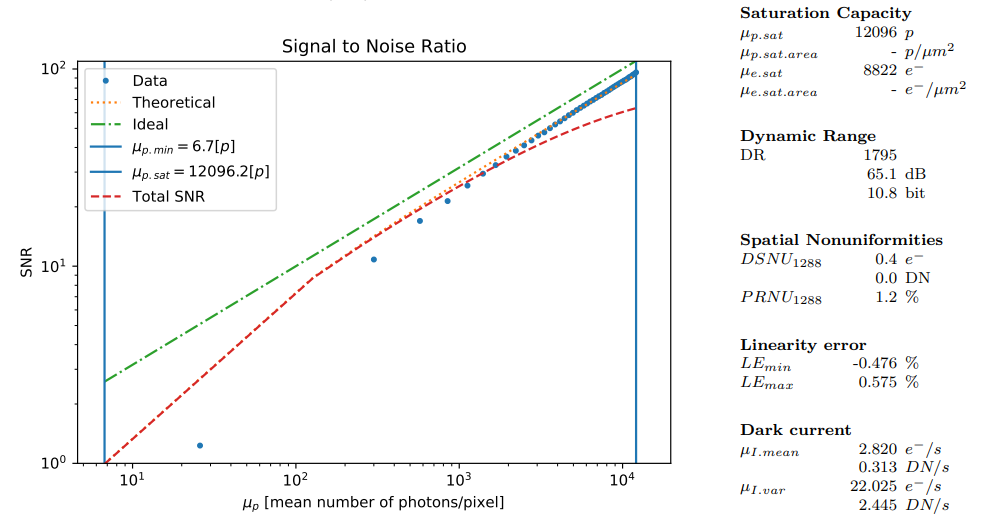

實測信噪比圖

高信噪比，低復雜度

萬兆網相機因其本身具有高帶寬、長傳輸距離、低成本以及使用便捷度高，在機器視覺應用領域一直自帶高性價比的屬性光環，越發受到機器視覺行業的歡迎。同時相較于其他高帶寬接口，萬兆網僅通過升級一張萬兆網卡及一根萬兆網線即可迅速投入使用，且可以向下兼容千兆網傳輸，是高性價比和低復雜度的充分體現。同時，此款相機圖像傳感器的靶面尺寸是1.1’’，可以選配C接口的鏡頭，在鏡頭選擇上更加便捷靈活，將成本優勢進一步拉大。

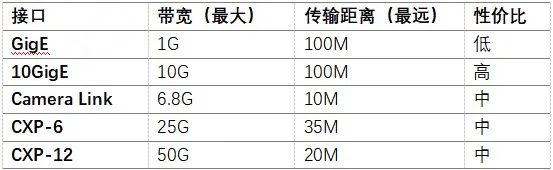

接口帶寬傳輸距離性價比對比

功能豐富，圖像優異

12MP萬兆網接口大面陣工業相機AX7A20M/CT250雖然主打親民路線，卻繼承了我司萬兆網產品系列的全部?jī)?yōu)勢功能，在功能參數和圖像質量上的表現同樣非凡卓越。AX7A20M/CT250具有逐點的FFC(Flat Field Correction：平場校正)校正能力。由于圖像傳感器每個像素的輸出響應都有差異，導致最終成像的非均勻性，因此能夠同時針對DSNU（暗信號的非均勻性）和PRNU（光響應的非均勻性）進行校正的像素級別的圖像校正能力十分必要，同時面對大靶面工業相機中時常困擾檢測的補光非均勻性和鏡頭的暗角問題，逐點的FFC校正也可以有效解決、從而獲得更高的圖像檢測可靠性。

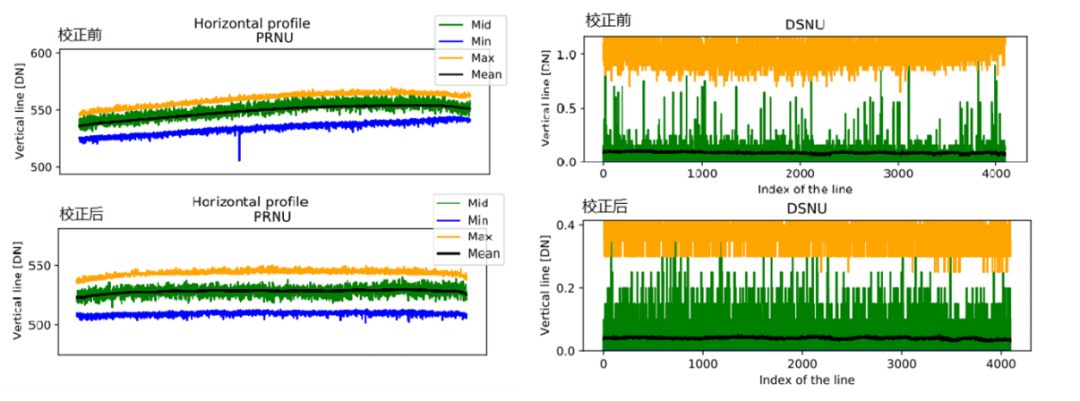

逐點FFC功能開啟前后均勻性對比AX7A20M/CT250支持多幀平均功能，相機自身68fps的超高傳輸速率給了其“任性”的資本，多幀平均功能通過犧牲一部分幀率以進一步提高相機的圖像信噪比，對于相機圖像畫質要求極高的高精尖使用場景尤為適用，此相機最多支持4幀圖像做平均，當做2幀平均時，其圖像信噪比可以從39.46dB增加至39.82dB，完美應對高畫質應用場景。

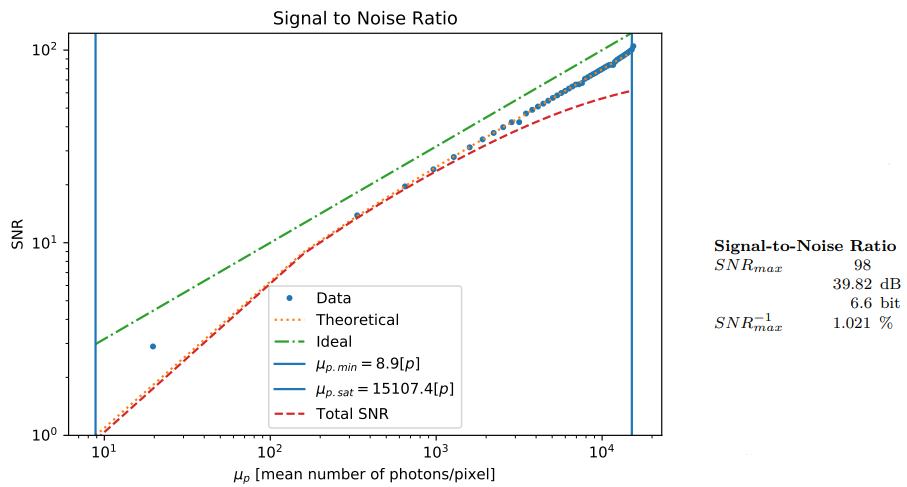

多幀平均功能開啟后信噪比實測AX7A20M/CT250的結構上設計2個風扇，一個位于中通結構件內部用以對Sensor板進行散熱，另一個位于結構后蓋上，用于對FPGA主板進行散熱。同時相機支持設置Sensor目標溫度的風扇轉速自適應功能，用戶在室溫環境下使用相機時，可以設置Sensor目標溫度范圍為5~60℃，相機實時監測Sensor板中溫度傳感器的返回值，以自動調節風扇的轉速以保證Sensor溫度值逐漸趨近于恒定目標。

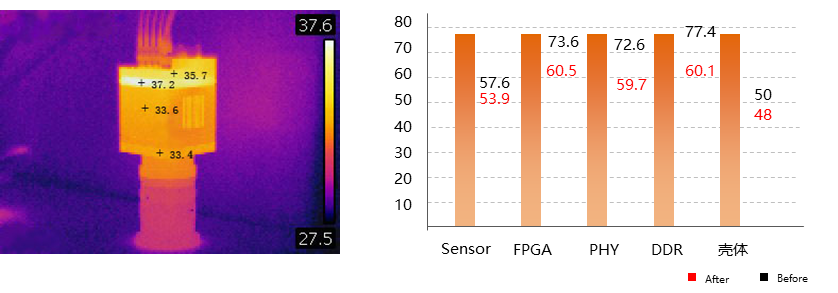

相機雙風扇結構散熱效果實測

關鍵技術參數表

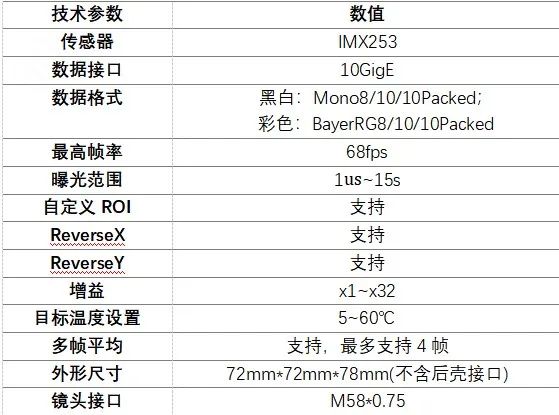

AX7A20M/CT250關鍵技術參數表

“模塊化”結構設計

——拼接簡單就像“搭積木”

2018年起，華睿科技就將“模塊化“的結構設計理念應用于大面陣工業相機的各個產品系列中。這種獨具前瞻性的設計理念，也為華?？萍荚诖竺骊嚬I(yè)相機產品系列的開發中贏得了寶貴時間，讓我們?cè)诙潭虜?shù)年間，迅速做到多種數據傳輸接口、超大分辨率范圍的迅速覆蓋，同時還可促進產品的迅速迭代。模塊化結構設計的中心思想就是“靈活的拼接”，就仿佛“搭積木”般，將結構件：前蓋、中通、后蓋與硬件PCB板：Sensor板、FPGA板與接口板進行拼接組合，適應市場中多樣的分辨率和接口需求，大大縮短了開發時間，用以響應多變的市場需求。

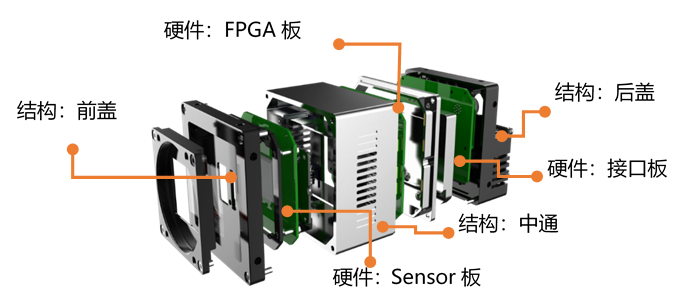

模塊化結構“爆炸圖”時至今日，得益于睿智的“模塊化”設計理念，我司在大面陣萬兆網接口系列中，已經成功完成4款產品的布局，其分辨率覆蓋12MP、25MP以及65MP，其產品的主要參數對比如下，可供客戶按需進行選擇：

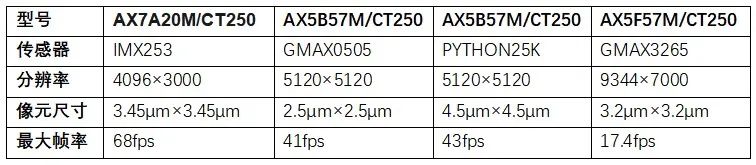

萬兆網接口相機主要參數對比表

完美應對SMT行業檢測需求

SMT(Surface Mounted Technology: 表面貼裝技術)是目前電子組裝行業里最為常見的加工工藝?，F(xiàn)如今PCB電路板越發復雜，一塊電路板會出現上千個焊接點，人眼檢測也越發難于支持如此高密度、高效率的檢測需求。機器視覺作為一種快速、實時、準確采集與處理信息的高新技術已經深切的滲透至SMT檢測行業，已經逐漸成為提高企業競爭力不可或缺的技術工具和手段。

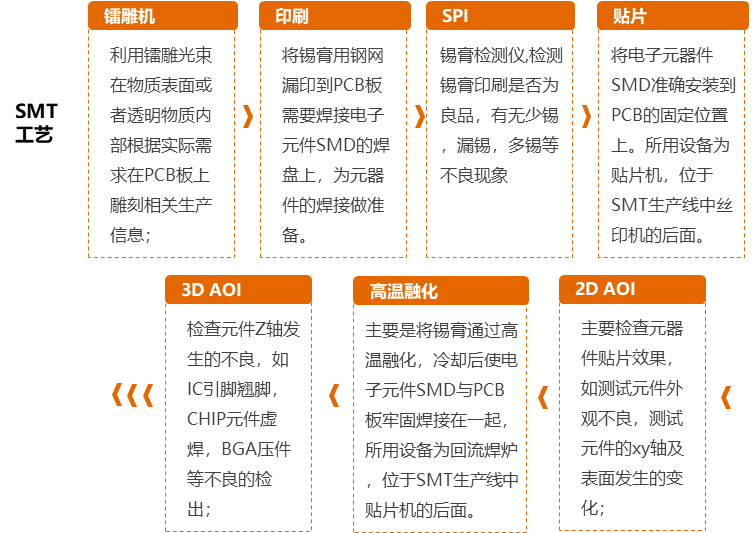

SMT工藝檢測流程在整個SMT工藝檢測流程中，其中有3個流程是關鍵的機器視覺檢測點：SPI(Solder Paste InspecTIon: 錫膏檢測)，2D的AOI（Automated Optical Inspection: 自動光學檢測）及3D的AOI。12MP萬兆網大面陣工業相機AX7A20M/CT250憑借其出色的性能在SPI以及2D AOI環節可以得到靈活應用。

SMT行業檢測示意圖

12MP萬兆網大面陣工業相機AX7A20M/CT250支持超小曝光模式，最小支持1μs，適應“飛拍”等各類高速拍攝場景需求，有效做到高畫質、無拖影，配合其滿分辨率下68fps的高速傳輸，可以輕松應對高速的上下料節奏，進一步提升PCB的生產效率。

同時，此相機支持多寄存器組SequencerControl功能, 對于在拍攝時需要頻繁切換不同補光條件的應用場景尤為適用，用戶可以針對自身使用需求，單獨設置所設序列組中每一幀圖片的增益、曝光、白平衡以及黑電平等值，極大提升用戶使用的靈活性。
