作者 Stefan Sattler 是西門子數字工業部門的營銷經理。圖片來源：西門子

工業機器人是制造業不可或缺的一部分：它們搬運半導體元件、分揀唇膏和移動汽車車體。盡管機器人技術用途廣泛，但到目前為止，在擁有工業機器人的工廠中，相應的機器安全措施并不靈活。這種情況在基于軟件的安全解決方案中得到改變。

不僅是工業機器人的數量對工廠和機器的安全提出了新的要求，而且機器人的密度也在不斷增加。根據國際機器人聯合會的數字，2020年，全球制造業每10000個工作崗位就有126個機器人，幾乎是2015年的兩倍。

德國的機器人越來越多

德國每萬名員工擁有371臺機器人，仍然遠遠高于平均水平。2020年在自動化程度最高的國家中排名第四，排在韓國、新加坡和日本之后。這種增長的后果可以在許多生產線上看到。越來越多的機器與工業機器人一起工作或結合使用。使用了各種各樣的運動學類型：6軸關節機器人、龍門機器人SCARA系統和三角揀選機--這些機器人必須在越來越狹窄的空間內與車間里的人類一起工作，甚至在必要時進行合作。

關注工廠和機器安全

這些發展對機器安全意味著什么？在機械指令中有相應的規范，根據這些規范，工業機器人被認為是不完整的機器。只有在與所有設備和保護措施整合到機器或生產環境中后，才是完整的機器。這意味著發布?xì)W共體符合性聲明的義務是由各機器制造商或集成商承擔的。而這恰恰是挑戰之一所在。因?yàn)樘貏e是考慮到對更多的生產和靈活的機器和工廠概念的競爭--工業機器人正是其中的一個核心組成部分--工廠安全作為開發和實施新解決方案的成本和時間因素進入視野。

安全圍欄要么需要很大的空間，以確保機器人不接觸圍欄，必要時使其變形并傷害機器操作員。另外，柵欄可以放在離機器人更近的地方--但這時必須在軸關節上安裝機械擋板或鎖，以相應限制機器人的運動。然而，這種解決方案不是很靈活：如果控制程序或自動化任務有變化，這些擋板可能必須以不同的方式安裝。此外，每種類型的運動學對工作和保護空間都有自己的要求。一個新的工具或工件也可能意味著必須調整保護措施。機器制造商必須在他的機器安全概念中考慮到所有這些因素，對它們進行規劃，并在最后將它們記錄下來--這就是為什么他經常發現機器安全是創新的一個障礙。

基于軟件的機器安全，具有靈活性

有了正確的解決方案，機器中的運動系統不僅可以安全地運行，而且還可以靈活地、高度地生產。當不同類型運動學的運動控制通過Simatic控制系列中的技術對象或Sinumerik One的Sinumerik Run MyRobot進行控制時，Simatic安全運動學接管了運動的安全監控。這意味著，在安全方面，與機器有關的運動學也是工廠自動化的一部分。Simatic安全運動學軟件解決方案由兩部分組成：安全功能塊，用于安全監控各運動學的軸位；工程設計，用于在TIA門戶中簡單配置安全解決方案。

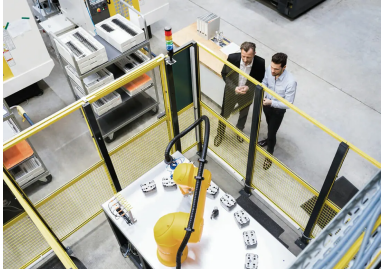

到目前為止，機器人和員工主要是通過機械和建設性措施彼此分開的。借助基于軟件的安全解決方案，機器人現在可以安全地使用，但更加靈活和高效。圖片來源：西門子

更緊湊的系統和更高的生產力

這種基于軟件的解決方案的一個關鍵特性是可以在機器或系統中定義和安全監控不同的區域：允許機器人移動的工作區域和不允許機器人移動的保護區。安全區域監控意味著及時檢測到機器人與先前建模區域之間的碰撞，以便系統可以在機器人到達安全圍欄之前將其停止。這確保了防護柵欄和機器人之間始終有足夠的距離，這意味著防護柵欄可以安裝在離機器人更近的地方。這顯著減少了機器人單元所需的空間/面積。一個經過深思熟慮的安全解決方案還為最佳利用可用空間創造了先決條件。

安全區域監控的另一個好處：可以實施靈活的區域概念，使系統更加高效。只要操作員距離危險區域足夠遠，例如 6 軸關節機器人，就不必停止。如果操作員接近機器人，運動系統的速度會降低并安全監控。不僅在工具中心點監控速度，而且在機器人、工具和工件上的任何其他點都監控速度。您不必停止機器人，它可以在遠離操作員的地方執行其他任務，例如繼續處理工件或繼續處理任務。

高效的項目規劃

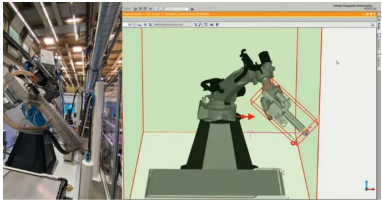

運動學的相應安全概念可以在統一的環境中輕松實施。為此，該過程在 TIA Portal 中進行組態。通過導入 CAD 數據，運動學和環境條件可以毫不費力地真實地顯示出來。在 3D 編輯器中，可以離線模擬或在線復制真實運動學的運動——考慮到不同的工具和工件幾何形狀。通過這種方式，可以輕松檢查運動學的運動方式、區域是否已正確定義或機器人手臂是否會穿過防護欄。這些區域違規會立即顯示給用戶，以便他可以相應地調整配置。

可以在安全程序中定義相應的安全反應，例如根據運行模式或其他安全設備的操作。例如，可以在設置操作期間限制機器人的速度，以便它可以隨時安全停止。這意味著員工也可以留在機器人的工作區域內進行新工件或新動作的示教。最后，驗收測試助手支持用戶驗證和確認安全功能以及系統安全文檔。
