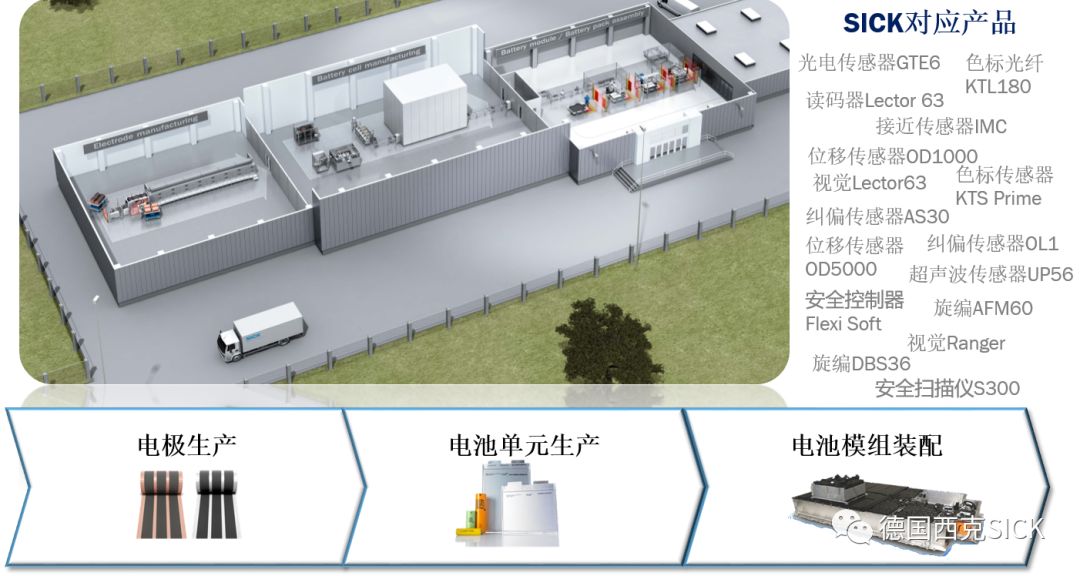

鋰電池工藝概覽圖
電極生產
1

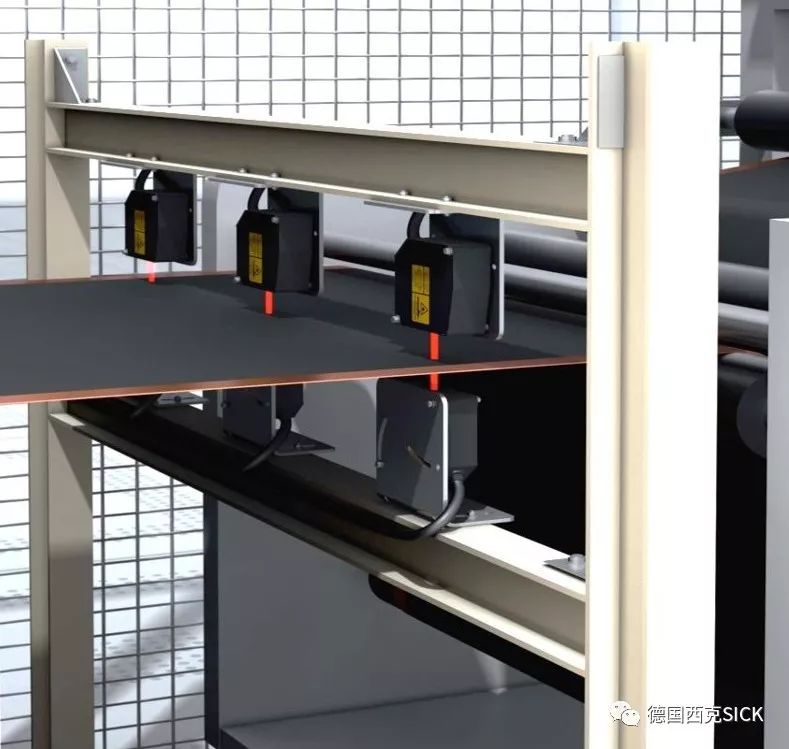

涂布厚度控制
電極涂布：實現持續均勻涂布，精度需達微米級
特點 & 受益：
?? 測量速度高，頻率可達80 kHz；利用UDP接口可實現持續監測；
?? 重復精度低至0.01μm。
2

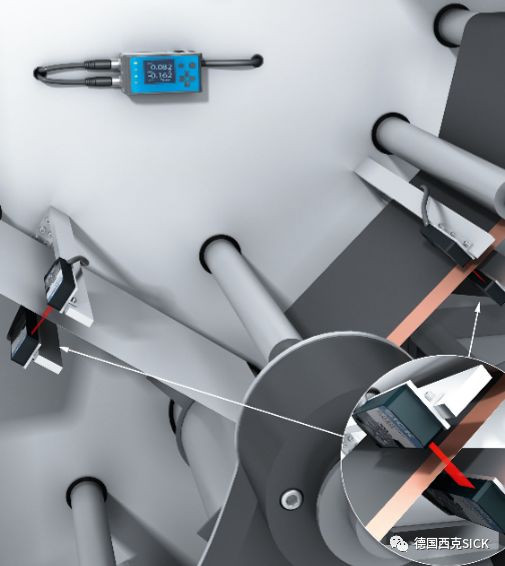

邊緣糾偏
卷繞機：極片卷繞時如果位置不精確，會降低電池芯的質量，削弱電池的能量容量。

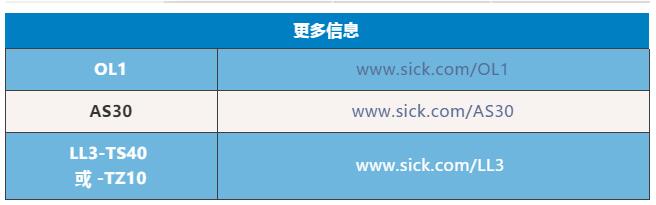

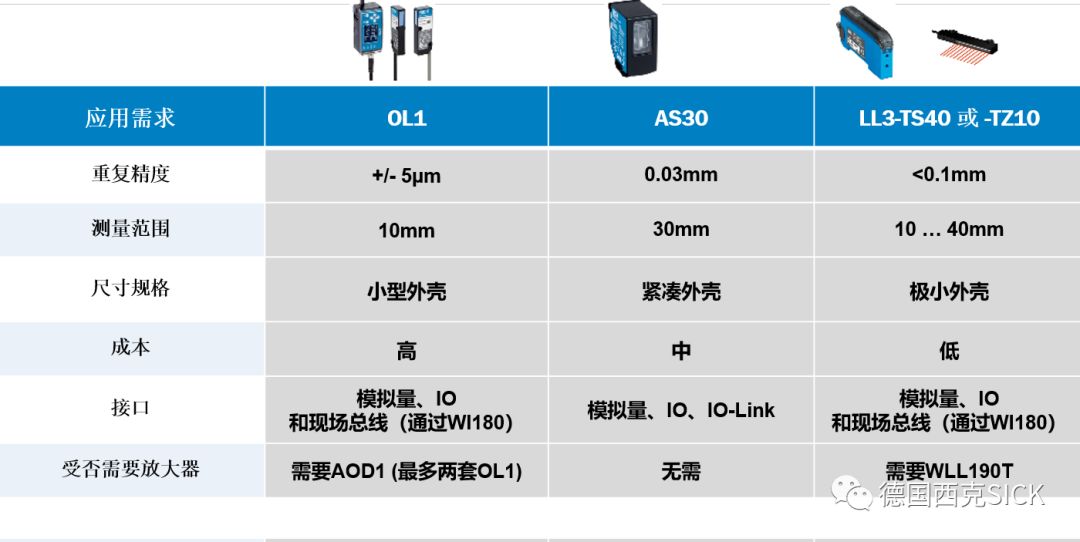

西克解決方案：
位移糾偏傳感器OL1
糾偏傳感器AS30
光纖傳感器WLL190T和LL3-TS40
特點 & 受益：
?? 精度可靠，性能穩定；
?? 搭配多種不同精度的糾偏傳感器系列，方案整體性價比高。
3

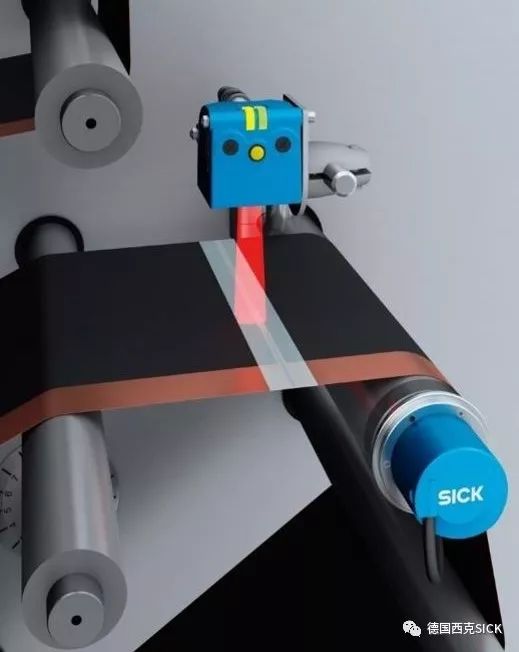

檢測膠帶
卷繞機：需檢測不同顏色的膠帶（半透明或全透明），對電池極片進行定位和切割。

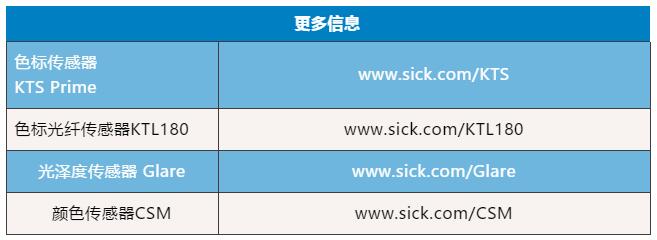

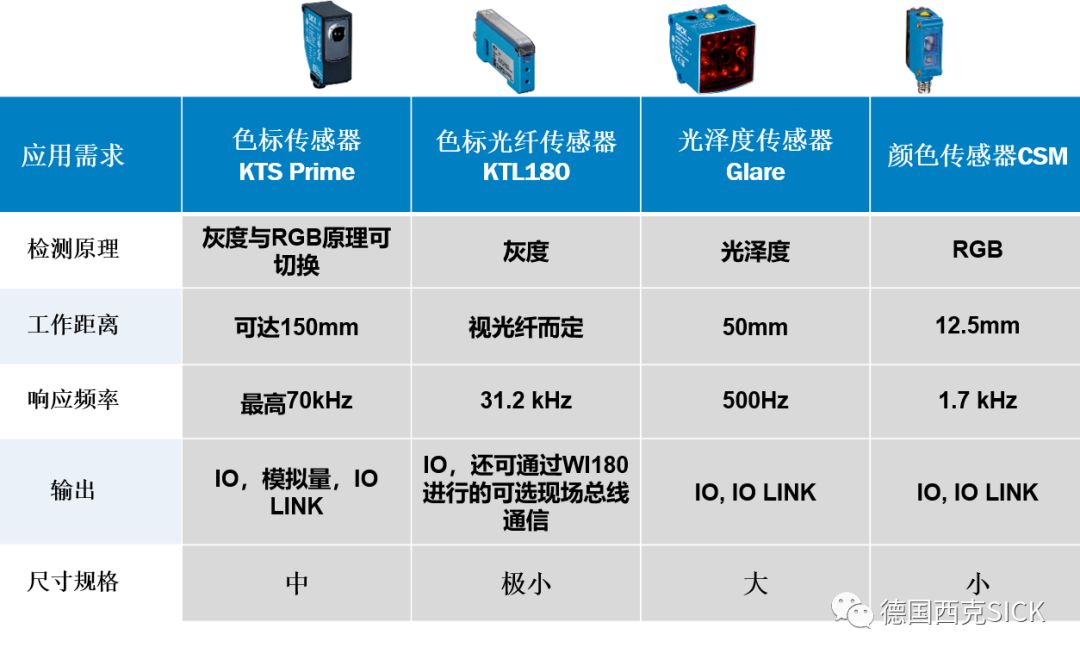

西克解決方案：
色標傳感器KTS Prime
顏色傳感器CSM
色標光纖KTL180
光澤度傳感器Glare
特點 & 受益：
?? 通過膠帶的顏色或對比度特制，穩定地將其與電極涂布、銅箔或鋁箔進行區分。；
?? 西克的色標/顏色傳感器可支持最高70Khz的響應頻率，實現高效的識別與生產。。

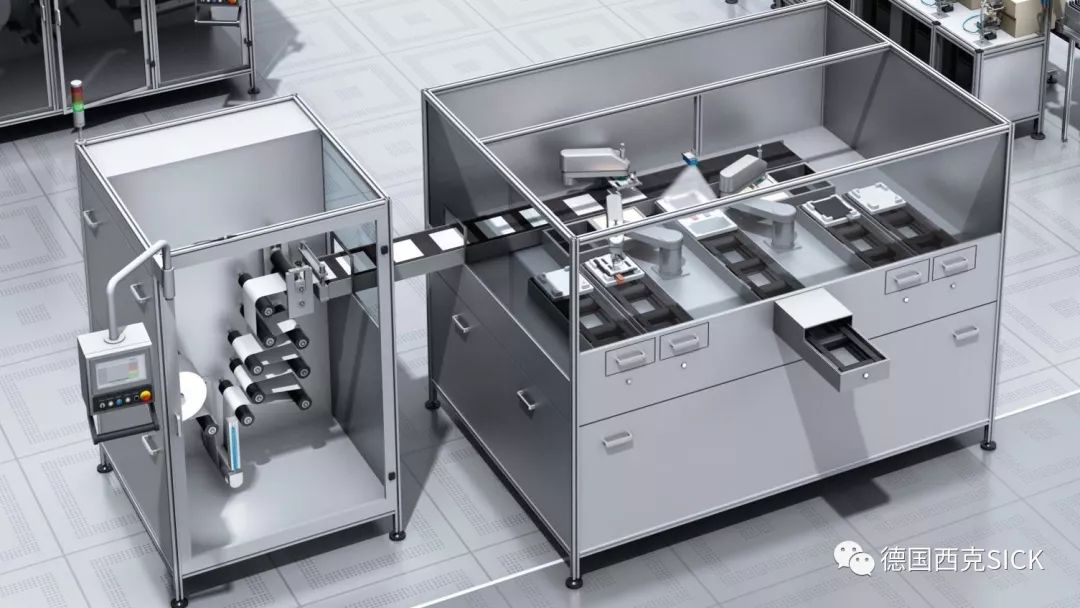

電池單元制造
1
存在檢測

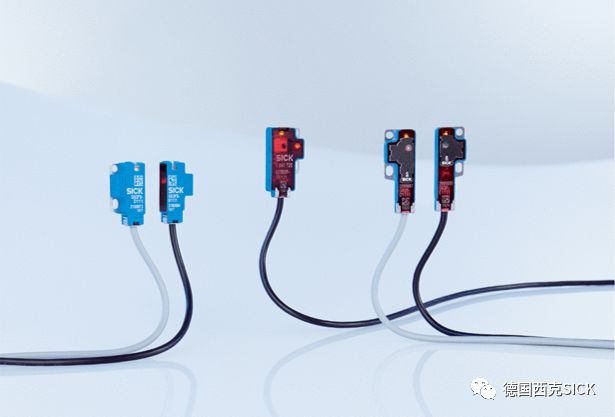

迷你光電傳感器 G2F
特點 & 受益：
?? 迷你外形適用于極小空間；
?? 相對于光纖傳感器，無需使用額外的元件，有利于減少總成本，降低調用和安裝成本。
具體信息：www.sick.com/G2F
2

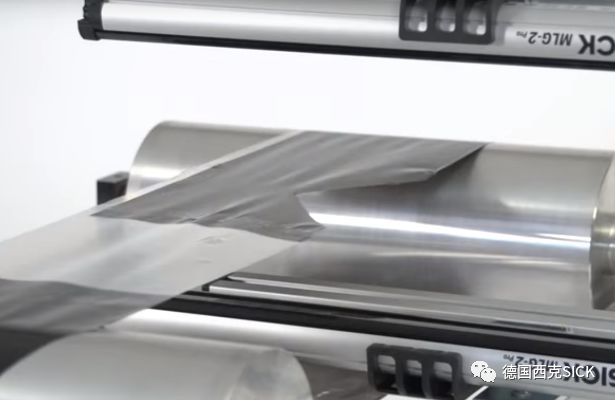

極片材料破洞破損檢測
自動化測量光柵
特點 & 受益：
?? 工藝流程中可及時檢測極片破洞或破損狀態；
?? 無需昂貴的相機解決方案，即可在工藝流程中，通過檢測箔片上的孔洞來確保實現最高產出質量。
?? 不受環境光干擾，性能穩定，使用簡便。
具體信息：www.sick.com/MLG
3

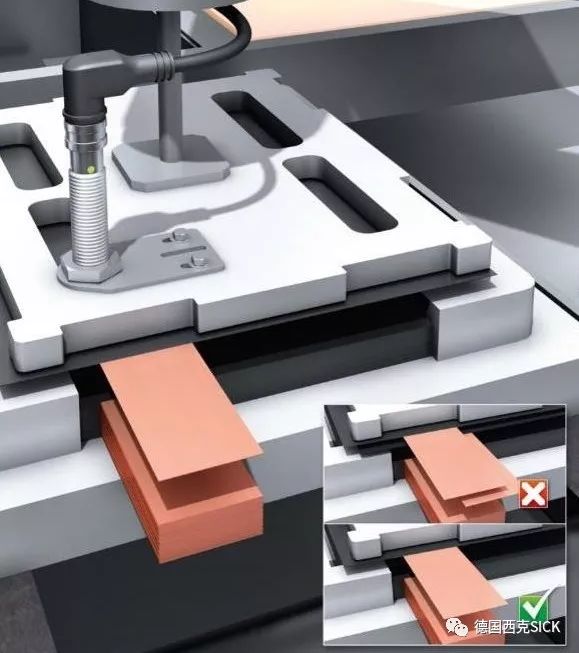

單雙張檢測
成盒堆垛：堆垛過程中需要檢測被拾取的極片的單雙張。

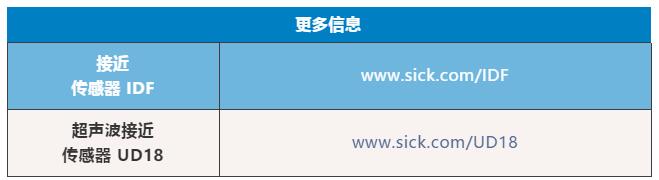

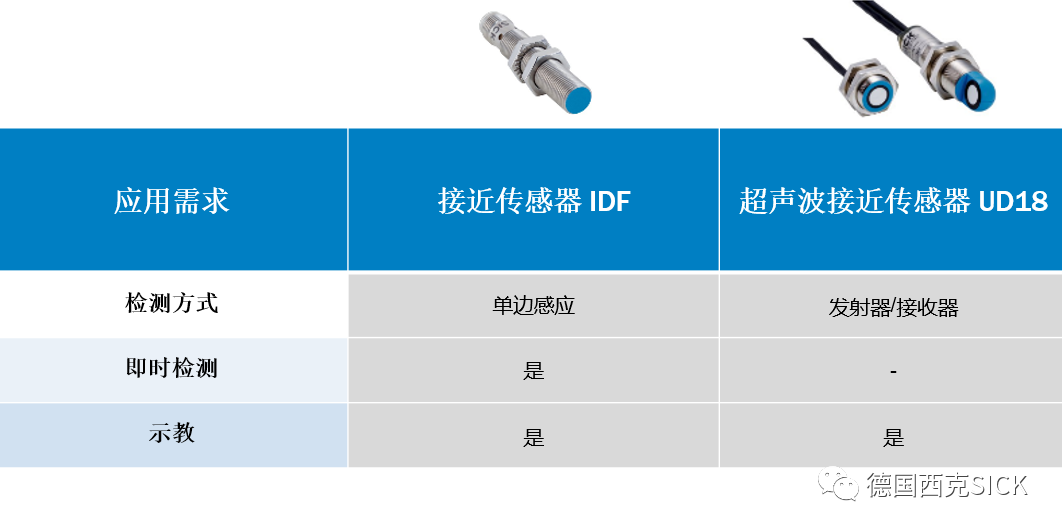

西克解決方案：
接近傳感器IDF
超聲波傳感器UD18
特點 & 受益：
?? 無論夾具是否抓取了多個電極片和分離器，均可實現可靠檢測。；
?? 電極材料示教簡單，節省工藝時間。

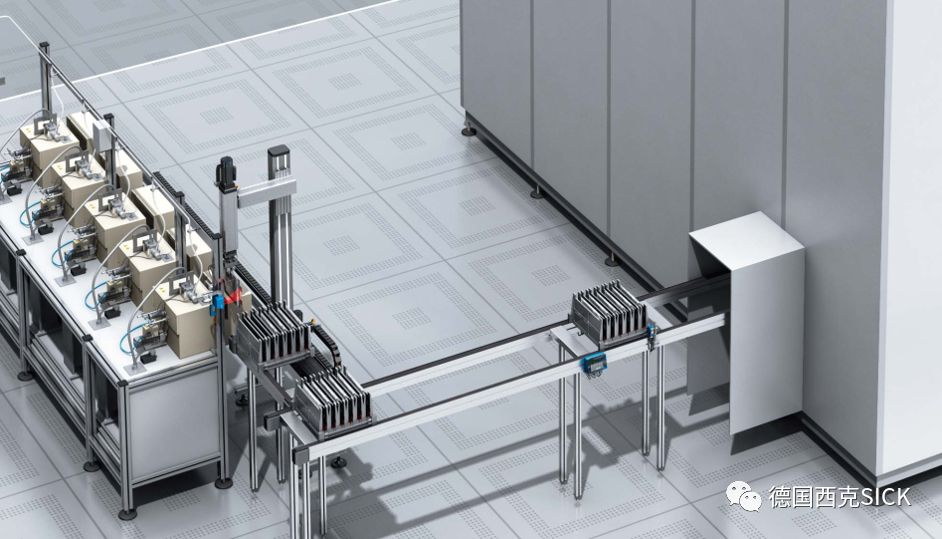

電池模組裝配
1

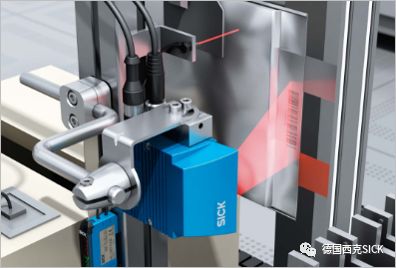

電芯識別
讀碼器
特點 & 受益：
?? 外型設計小巧緊湊，分辨率可達1MP，既適用于大尺寸FOV，又適用于小尺寸模式；
?? 自動參數轉換功能可提高解碼的靈活性和穩定性。
具體信息：www.sick.com/Lector62x
2
裝配裝載識別
RFID
特點 & 受益：
?? 利用UHF技術可確保檢測穩定：支持進行單個物品識別和批量讀??；
?? 可在多個生產站點內實現生產工藝識別。
具體信息：www.sick.com/RFU61x
3

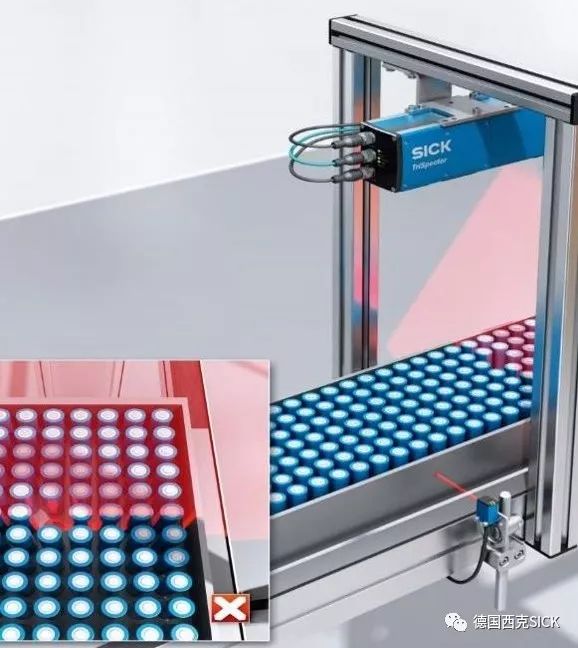

檢查電池模組
裝配過程中需要存在檢測、位置檢測、表面狀態檢測（劃痕、膠水…）
西克解決方案：
3D 視覺傳感器Trispector
3D 視覺傳感器Ranger3
特點 & 受益：
??性價比最佳的可配置3D檢查解決方案：Trispector；
?? Ranger3: 市面上速度最快的3D相機，運行速率可達46kHz，支持產品線內部新的檢查任務。

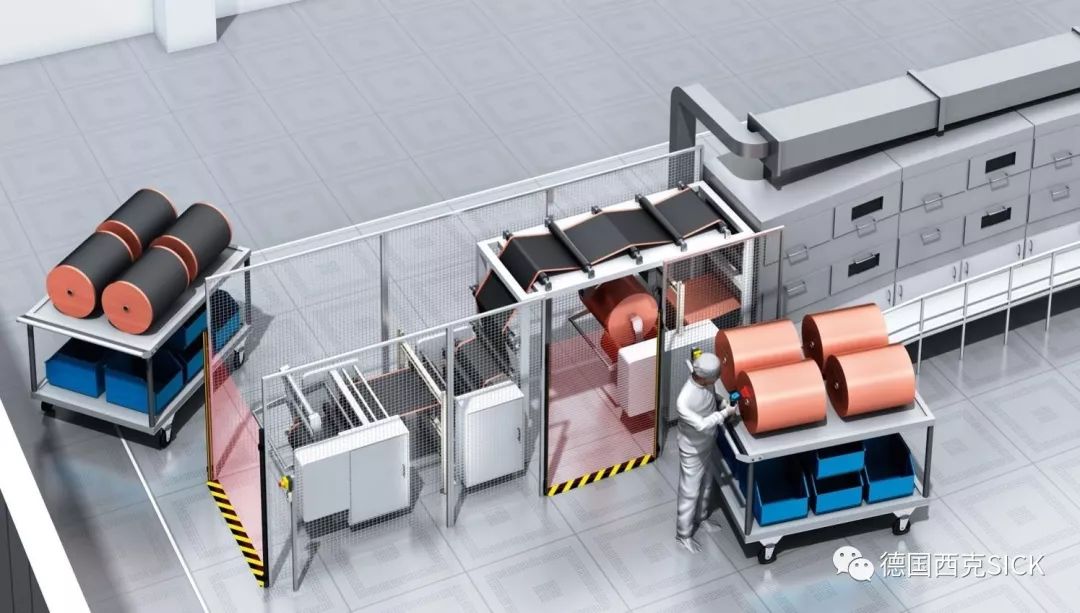

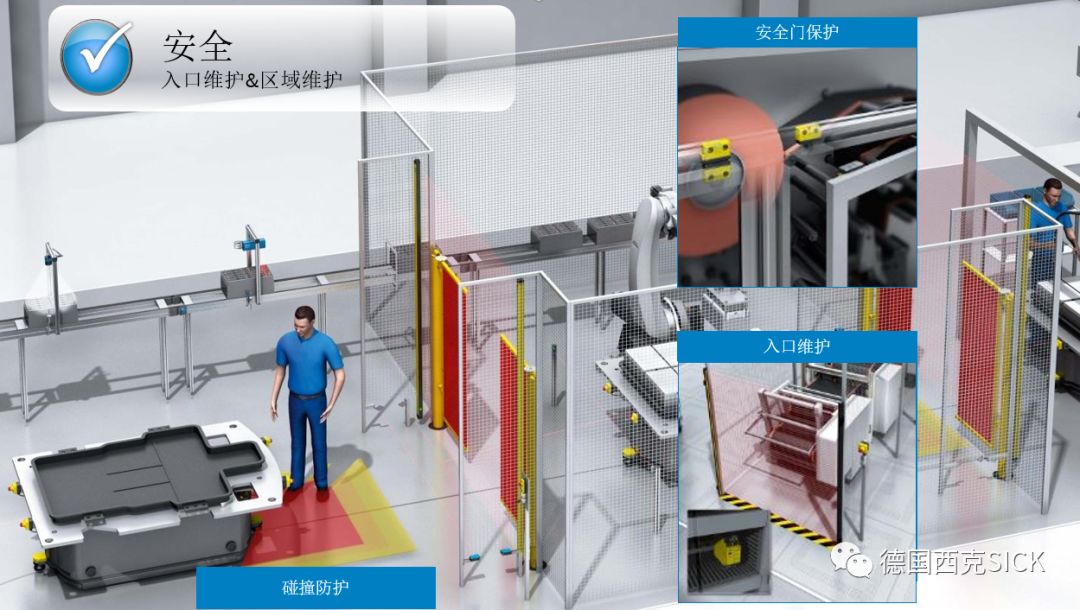

針對電池行業的安全解決方案
針對電池行業的有效解決方案
