03

耐火磚尺寸檢測

應用描述

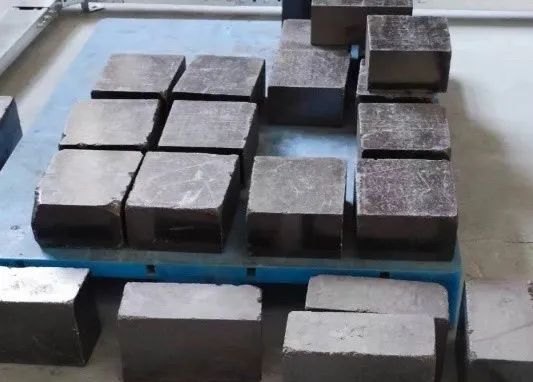

耐火磚簡稱火磚，是用耐火黏土或其他耐火原料燒制成的耐火材料，呈淡黃色或帶褐色，能耐1,580℃—1,770℃的高溫，主要用于砌冶煉爐。該應用使用SICK 3D相機檢測火磚的外觀及尺寸，實現自動化設備升級。

應用難點

?? 客戶產品種類多；

?? 現場存在高粉塵的情況，對3D相機成像效果要求高。

應用選型

?? SICK RulerXR系列，高速高精度，X像素數高達2560，掃描幀率高達46kHz（ROI模式：128rows）；

?? 一體式相機方便易用。

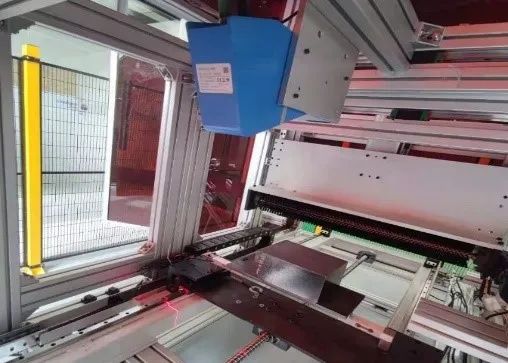

應用圖示

04

鋼材成品全尺寸檢測

應用描述

鋼材成型出廠前，需要對型材進行全尺寸輪廓檢測。使用SICK 3D 相機更好地解決生產線上高速檢測、多種類柔性線兼容問題，而且替代了人工，實現產線全檢，并且自動將型材尺寸上傳到數據庫中存檔。該視覺系統搭載的Ranger3相機可在4m/s的高速度速度底下實現：

0.3mm*1mm*0.3mm的檢測精度。

應用難點

?? 產品種類多，形狀復雜；

?? 視野范圍較大，節拍極快；

?? 現場存在高粉塵的情況，對3D相機成像效果要求高。

應用選型

?? SICK Ranger3-60，高速高精度，X像素數高達2560，掃描幀率高達46kHz（ROI模式：128rows）；

?? Ranger3可根據型材的尺寸，靈活匹配不同鏡頭、光源，設計更適合的視野，取更優方案。

應用圖示
