05

鋼包口定位引導

應用描述

在鋼鐵精煉工藝過程中，需要把一般煉鋼爐中初煉的鋼水移到另一個容器中（主要是鋼水包）進行精煉的過程，也叫“二次煉鋼或爐外精煉”。該應用使用SICK 3D相機引導鋼包轉爐。

應用難點

?? 現場環境光線影響，對3D相機成像效果要求高；

?? 現場高溫工作狀態，對3D相機成像穩定性有極高要求。

應用選型

?? SICK Ranger3，高速高精度，X像素?cái)?shù)高達2560，掃描幀率高達46kHz（ROI模式：128rows）；

?? Ranger3可根據被測物的尺寸，靈活匹配不同鏡頭、光源，設計更適合的視野，取更優方案。

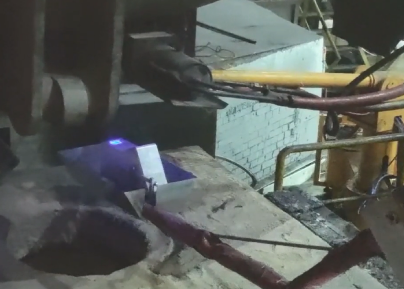

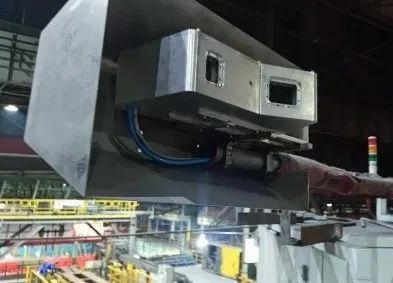

應用圖示

3

06

工程機械制造過程中的定位引導

應用描述

工程機械結構件通常由切割板材件和鑄鋼件拼焊而成。

在鋼材鈑金切割分揀過程中，采用SICK分體3D相機，自由靈活搭配激光鏡頭，可實現500-3000mm不同大小鈑金的定位引導。

在銷軸及閥塊加工等料框上料過程中，使用SICK產品PLB視覺系統配合機械手進行定位引導。

在焊接工藝過程中，采用SICK分體3D相機進行粗定位，再使用PLR視覺系統精定位，進行焊接定位引導。

應用難點

?? 產品種類多、視野大、精度要求高。

?? 現場環境光線影響，對3D相機成像效果要求高。

?? 焊接工位電磁干擾較強，電氣條件苛刻。

應用選型

?? SICK Ranger3/PLB/PLR視覺定位系統；

?? Ranger3可根據型材的尺寸，設計更適合的視野，取更優方案。

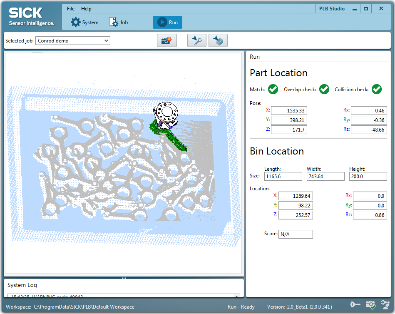

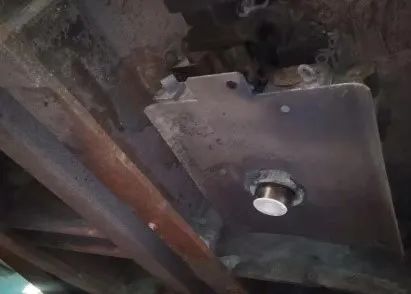

應用圖示
