1.應用挑戰

隨著大數據、通信網絡等信息技術的發展，信息交換技術已經廣泛應用于工廠、企業，因此，需要建立包括從工業現場設備層到控制層、管理層等各個層次的綜合自動化網絡平臺。

雖然以太網在工業控制領域管理層和控制層等中上層網絡通信中，而實際現場層的網絡復雜，PLC種類繁多，因不同品牌的PLC之間的通信協議不同，而無法實現直接通信，造成上位機或PLC集中監控或采集數據困難。

2.目標

為了解決現場的工控網絡協議多、接口復雜等問題，通過使用倍加福Device Master網關模塊進行數據鏈接，解決不同通訊協議的PLC之間的數據交互。

3.解決方案

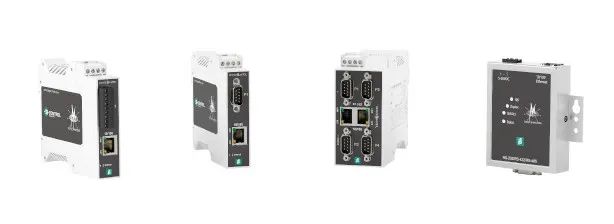

由于大量的PLC控制器與網絡都需要相互通信，因此需要一個中間設備。倍加福串行網關（DeviceMasters?）就適用于這類應用，串行到以太網轉換器和工業網關的產品系列，將來自現場設備的串行和以太網數據轉換為 TCP/IP 和工業以太網協議，例如 EtherNet/IP，PROFINET, MODBUS TCP，EtherNet/IP to MODBUS TCP，PROFINET to MODBUS TCP。

同時，通過基于Web的配置、示例程序和基于 Windows 的管理應用PortVison^?，串行網關可提供即插即用的工業連接，實現不同品牌PLC協議之間的轉換，從物理層、數據鏈路層到應用層提供全面的數據轉換方案，使企業最終的應用層有單一的網絡協議，便于企業的數據互通，降低應用成本，以實現遠程集中式自動數據采集，為數字化升級打下堅實基礎。

通過串行網關DeviceMaster網關

實現不同協議PLC數據交互通信

4.案例演示

我們以西門子PLC （支持PROFINET協議）與臺達AS228T PLC （支持MODBUS TCP協議）為例，分步詳解如何進行參數設置，如何通過倍加福DeviceMaster網關，實現兩者間數據通信

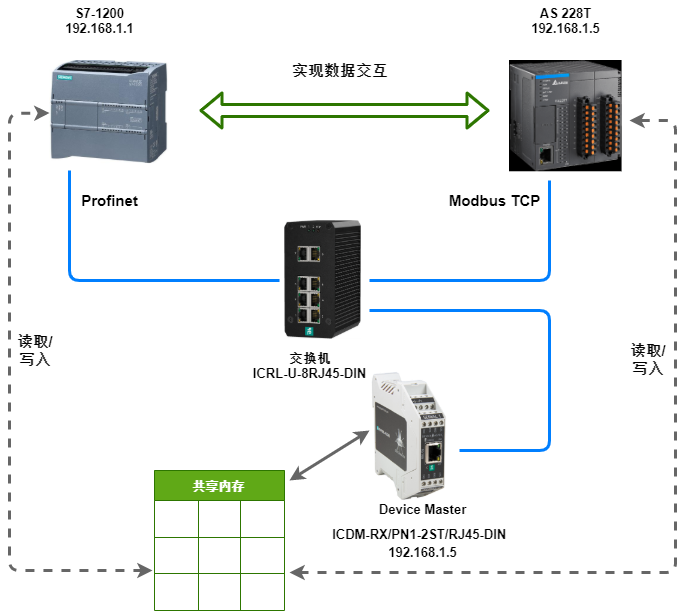

網絡拓?fù)浣Y(jié)構圖

設備之間的網絡連接情況：

IP設定要求：

所有的設備必須在同一網段，例如：192.168.1.xxx

①  西門子 S7-1200 PLC（IP：192.168.1.1）

②  臺達 AS228T PLC （IP：192.168.1.5）

③ 倍加福 網關型號ICDM-RX/PN1-2ST/RJ45-DIN（IP：192.168.1.248）

連接方式：

①  西門子 S7-1200與ICDM-RX/PN1組成 PROFINET網絡

②  臺達AS228T與 ICDM-RX/PN1組成MODBUS TCP網絡

5.分步詳解 便捷配置

設置倍加福 Device Master 模塊

通過WEB頁面，設置Device Master 模塊TCP接口：

1.1 在瀏覽器中登錄192.168.1.248地址，進入ICDM-PN1模塊Web配置頁面。

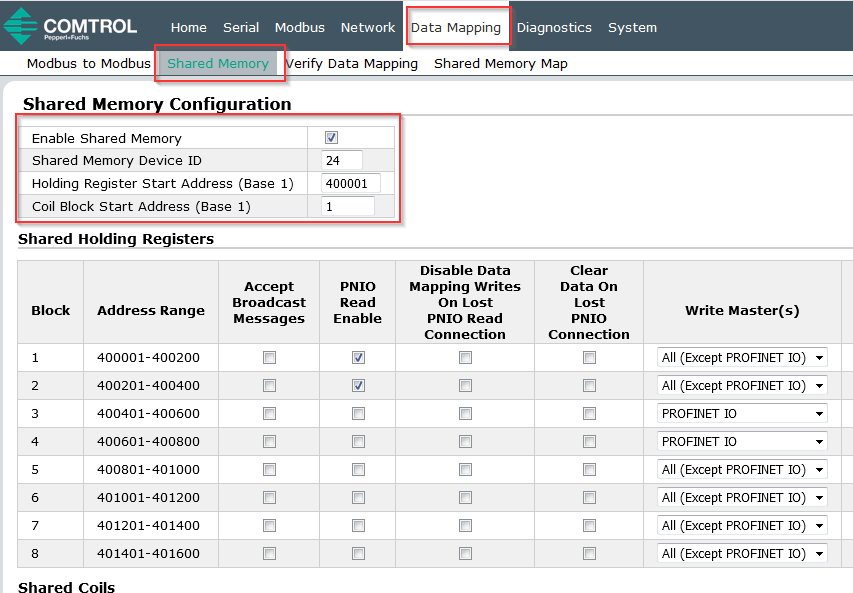

1.2 選擇“Data Mapping” >> “Shared Memory”，配置相關參數

①“Enabled Shared Memory”（允許）, 選擇 “ yes”

②“Shared Memory Device ID”（共享內存ID）, 填寫共享內存ID，依據實際設定1-255，Modbus網絡中ID必須唯一（例：ID24）

③  "Holding Register Start Address (Base 1)"（保持寄存器起始地址Base1）依據實際設定，取值范圍為400001~ 463935 （以400001為例）

④“Coil Block Start Address (Base 1)”（線圈寄存器起始地址Base1）寫入范圍1-64255 （以1為例）

⑤設定完成后點擊“SAVE”保存
