第二步：西門子PLC建立PROFINET通信

2.1: TIA中組態ICDM-PN1模塊

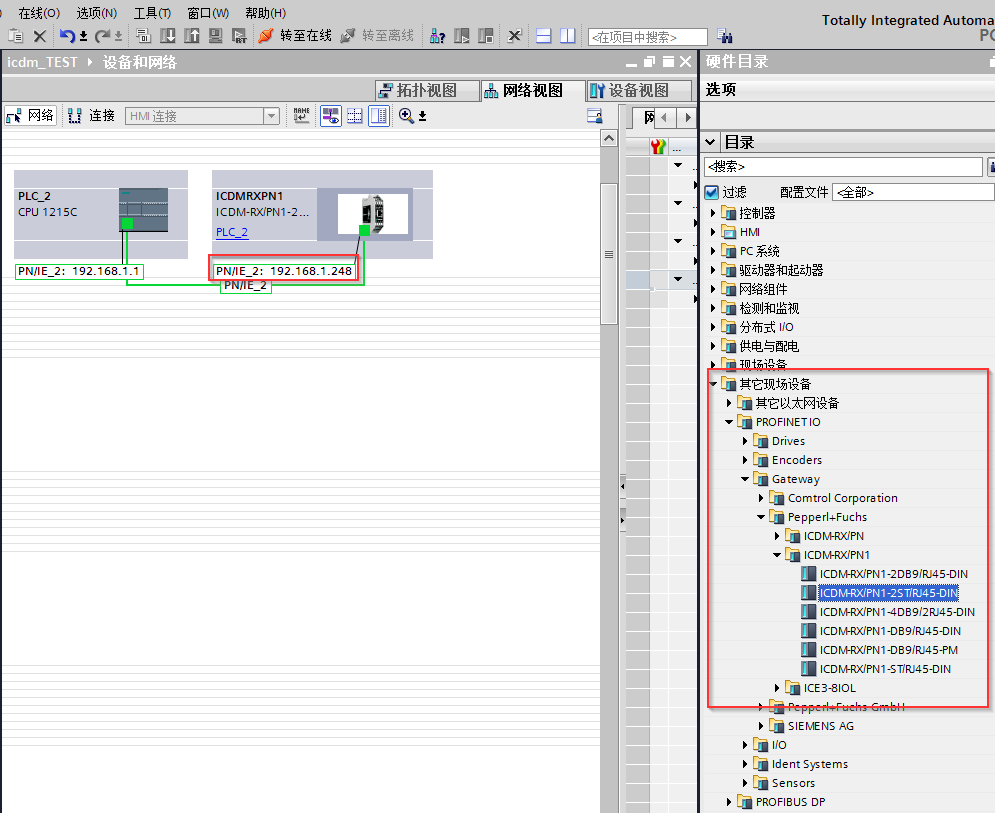

將ICDM-PN1模塊添加到網絡視圖中，并修改IP為：192.168.1.248：

2.2: 配置ICDM-RX/PN1-2ST/RJ45-DIN設備數據映射區

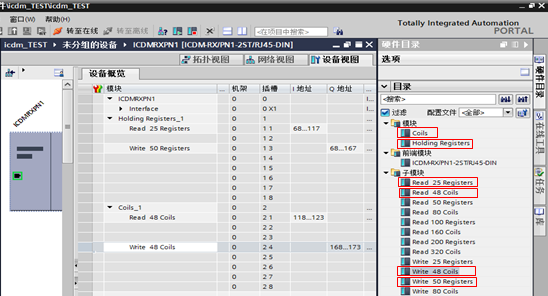

?添加PLC側保持寄存器、線圈數據區

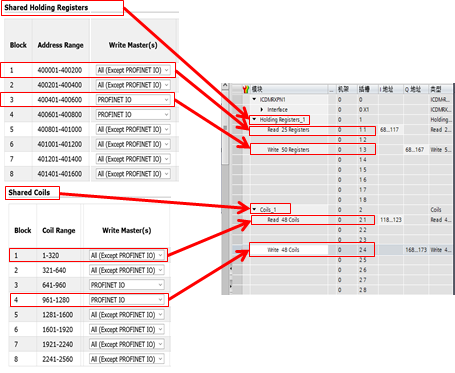

?PLC數據映射區與ICDM-PN1模塊共享數據區對應關系

至此，完成西門子PLC側數據映射區的建立。

第三步：AS228T PLC建立 MODBUS TCP通信

3.1 在HSCONFIG軟件中新建Modbus TCP通信

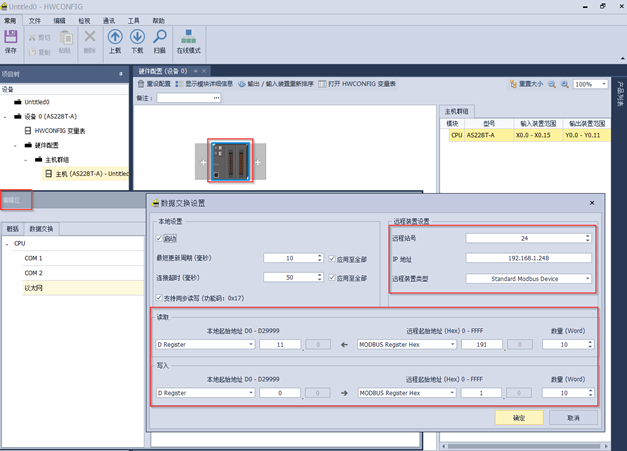

3.2 填寫ICDM-PN1模塊中共享內存的ID號、IP地址并且選擇裝置類型為“Standard Modbus Device”

3.3 設定讀取、寫入的數據區映射區

3.4 設定完成后點擊下載

3.5: 在ISPSoft軟件中新建監控表

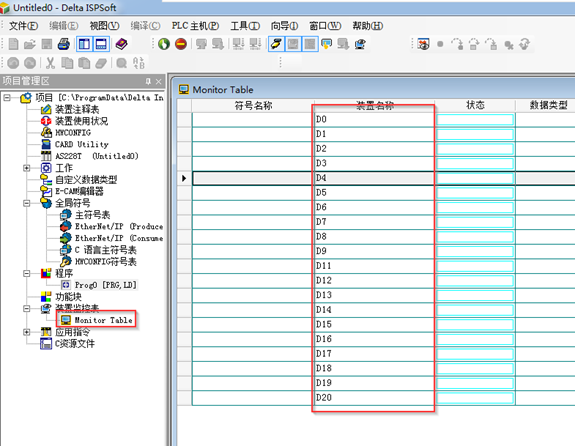

3.6 在監控表中添加監控?cái)?shù)據（按照在HSCONFIG軟件中建立的數據區域范圍添加）

至此，AS228T PLC與ICDM-PN1模塊建立Modbus TCP通信完成。

第四步：通信測試 測試方法：

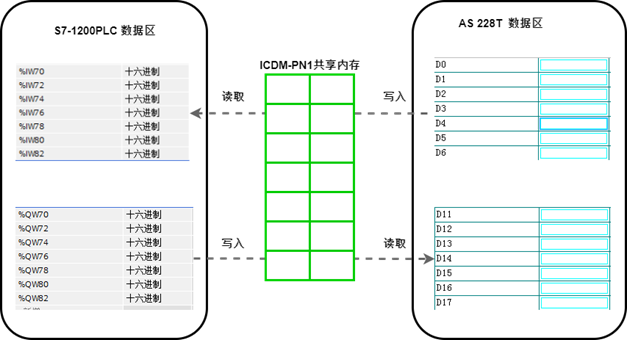

?在AS228T中使用產生隨機數指令，將產生的隨機數發送給S7-1200PLC數據區，同時S7-1200PLC將收到的隨機數，再發送給AS228T的數據區中。

注：隨機數更新時間：設定1s更新一次（更新時間為測試時間，目的是能容易的看清楚數據更新的狀態，不代表模塊本身，以及通信時間）
